주철 웨이트 플레이트는 어떻게 만드나요?
도면과 사형, 용해·주조, 털이·가공, 표면·표기, 로트 검사까지 주철 원판 조달 핵심을 정리합니다.
요약: 주조는 완제품을 만드는 여러 단계 중 하나입니다

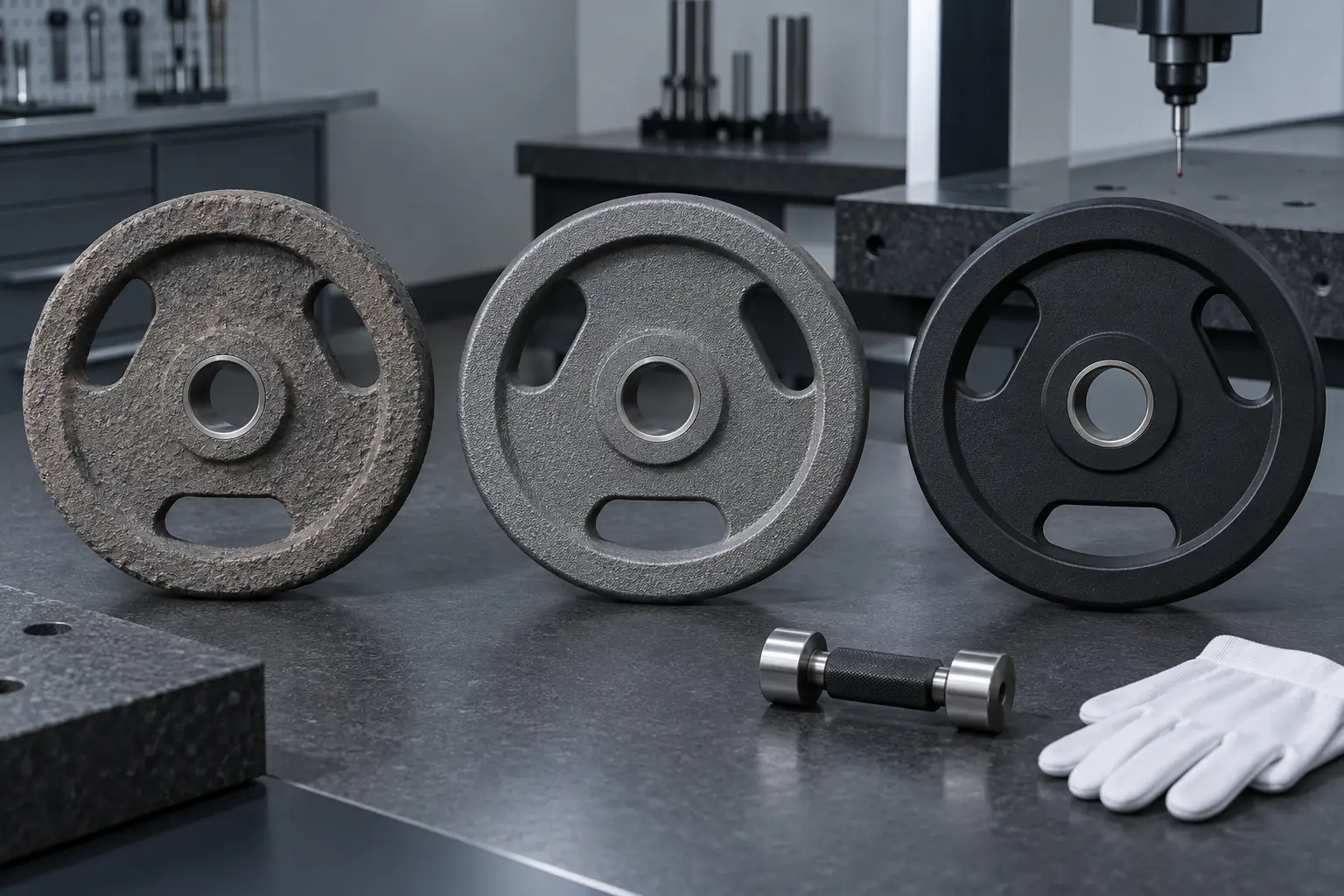

주철 원판은 승인된 도면과 패턴에서 시작합니다. 이후 주형 준비, 용해와 소재 관리, 주입, 냉각, 탈사, 탕구·버 제거, 클리닝, 지정 가공, 질량·치수 검사, 표면 처리, 표기, 포장을 거칩니다. 정확한 순서는 모델과 주조 조건에 따라 다릅니다.
ChinaFreeWeight는 OEM, ODM, Custom Logo, Private Label, Bulk Supply 프로젝트의 공장 파트너입니다. 승인 샘플·리비전·최종 검사를 해당 모델과 연결하고 선택한 공정에 포함되는 작업을 명확히 설명합니다. 용탕 금속 사진 한 장은 전체 로트의 적합 증거가 아닙니다.
도면에서 형상·질량·식별 방식을 먼저 고정합니다
외경, 보어, 두께, 허브, 림, 그립 홀, 문자, 드래프트 각, 파팅 라인, 가공 여유량이 패턴과 주형에 영향을 줍니다. 명칭 질량은 소재와 후공정을 고려해 계획해야 하며, 무작위 버나 과도한 도장으로 보정하면 안 됩니다.
가벼운 규격, 중간 규격, 무거운 규격을 모두 샘플링하세요. 단면과 캐비티, 냉각 특성이 규격별로 다를 수 있습니다. 패턴, 캐비티, 아트워크 리비전, 주물·연삭·가공 면을 기록해 금형 보수 후 재주문을 비교하세요.
사형과 용탕 관리를 별도의 검증으로 다루세요
사형과 용탕 관리를 별도의 검증으로 다루세요
사형 주조에서는 패턴이 공간을 만들고 탕구·압탕 계통이 금속을 이동시킵니다. American Foundry Society는 모래가 일반적인 주형·중자 소재임을 설명하고, US EPA는 조형·용해·주입·냉각·탈사·후처리를 구분합니다. 이 자료는 공정 참고이지 원판 인증서가 아닙니다.
발주서에는 합의한 주철 종류 또는 속성 기준과 필요 문서를 기재하세요. ISO 185는 회주철을 인장 강도나 브리넬 경도 기준으로 분류하지만 모든 원판의 재질을 선택해 주지 않습니다. 소재와 로트 식별을 도면과 연결하세요.
주입과 응고 문제를 표면으로 가리지 마세요
주입과 응고 문제를 표면으로 가리지 마세요
용탕과 주형의 상태, 충전 경로, 냉각이 형상에 영향을 줍니다. 눈에 띄는 미충전, 개재물, 수축 징후, 모드 어긋남, 균열에는 사전 판정 규칙이 필요합니다. 메우기 재료나 두꺼운 코팅으로 기능적 결함을 감추지 마세요.
모든 주조소에 하나의 주입 온도, 냉각 시간, 결함 한계를 적용하지 마세요. 초품 기록, 로트 식별, 실제 검사 지점을 요청하고, 특별히 고른 한 개가 아니라 생산 시간대에 따라 샘플을 분산하세요.
주철 원판 공정 관리 표
| 단계 | 발주 전 정의 | 보관 증거 |
|---|---|---|
| 도면과 패턴 | 형상, 드래프트, 아트워크 | 승인 도면과 공구 ID |
| 주형과 금속 | 공정과 소재 기준 | 로트와 초품 |
| 주조 | 외관 결함과 판정 | 주조 기록 |
| 털이 | 모서리와 보호 부위 | 표면 기준품 |
| 가공 | 데이텀, 한계, 여유량 | 치수 보고서 |
| 출하 승인 | 표면, 표시, 포장 | 서명 샘플과 최종 보고 |
탈사·털이·가공의 목적을 구분하세요
탈사·털이·가공의 목적을 구분하세요
냉각 후 모래를 제거하고 탕구, 압탕, 버를 절단하거나 연삭합니다. 쇼트 블라스팅으로 잔류 모래와 스케일을 제거할 수 있습니다. 털이는 안전한 모서리를 만들어야 하지만 림, 그립 홀, 중량 표시를 훼손해서는 안 됩니다. 매끈한 표면이 보어 치수를 증명하지는 않습니다.
기계 가공은 보어, 허브 면, 림 등 도면에 지정된 특성에만 적용합니다. ISO 8062-3은 주물 치수·형상 공차와 가공 여유량의 용어를 제공합니다. 구매자와 제조사는 해당 모델의 데이텀, 한계, 측정 방법을 따로 합의해야 합니다.
표면·표시·포장이 상업용 제품을 완성합니다
표면·표시·포장이 상업용 제품을 완성합니다
무처리 주철, 액상 도장, 분체 도장 등은 적절한 전처리와 외관 기준이 필요합니다. 코팅은 질량, 균열, 보어, 날카로운 모서리를 수정하지 못합니다. 끼워 맞춤 부위의 도막 누적과 중량 표시 가독성을 확인하세요.
Custom Logo는 주조, 색상 충전, 인쇄 또는 승인된 방법으로 적용할 수 있습니다. 돌출, 위치, 대비, 적재 시 접촉을 샘플에서 보세요. Private Label 포장은 질량과 단위를 정확히 식별하고 보어, 림, 양면을 보호해야 합니다.
로트 출하 승인에는 공정과 제품 자료가 모두 필요합니다
로트 출하 승인에는 공정과 제품 자료가 모두 필요합니다
샘플에서 식별, 질량, 직경, 두께, 보어와 핏, 기능 접촉면, 모서리, 표시, 표면, 포장을 별도로 확인하세요. 서명된 도면, 실물 기준품, 사진, 측정 방법, 아트워크를 보관합니다. 질량이 맞아도 거친 보어는 불합격일 수 있습니다.
생산품은 규격, 시간, 캐비티, 카튼에 걸쳐 샘플링하고 개별 결과를 기록합니다. 설명되지 않은 혼합 리비전은 보류합니다. 소재, 패턴, 탕구, 가공, 표면, 아트워크, 생산원 변경은 Bulk Supply 전에 재검토해야 합니다.
생산 전 10가지 확인
- 전체 규격과 리비전을 목록화합니다.
- 소재 기준을 합의합니다.
- 패턴, 캐비티, 아트워크를 식별합니다.
- 주물면과 가공면을 구분합니다.
- 버와 모서리 기준을 정합니다.
- 질량과 형상을 따로 검사합니다.
- 표면과 표시를 승인합니다.
- 시간, 캐비티, 카튼을 골고루 보세요.
- 보어, 림, 양면을 보호합니다.
- 주요 변경 후 재승인합니다.
원판 사양을 계속 설계하세요
자주 묻는 질문
모든 주철 원판이 사형 주조인가요?
사형 주조가 흔하지만 견적 모델의 실제 공정을 확인해야 합니다. 소재명만으로 제조 방식을 알 수 없습니다.
기계 가공 원판은 항상 질량이 더 정확한가요?
아닙니다. 가공은 선택 형상을 관리하고 소재를 제거합니다. 질량은 주조 목표, 보정, 측정, 합의 한계에도 달렸습니다.
원판 둘레의 선은 무엇인가요?
주형 파팅 라인일 수 있습니다. 후처리는 샘플과 일치해야 하며 날카로운 버나 적재 방해를 남기면 안 됩니다.
도장으로 주조 결함을 숨길 수 있나요?
외관을 균일하게 만들 수는 있지만 균열, 미충전, 위험한 모서리, 잘못된 형상을 가려서는 안 됩니다.
언제 새 샘플이 필요한가요?
소재, 패턴, 캐비티, 탕구, 가공, 표면, 아트워크, 생산원 변경의 영향을 검토하고 해당 특성을 다시 승인하세요.
