Jawaban singkat: pengecoran adalah satu tahap dalam rantai lengkap

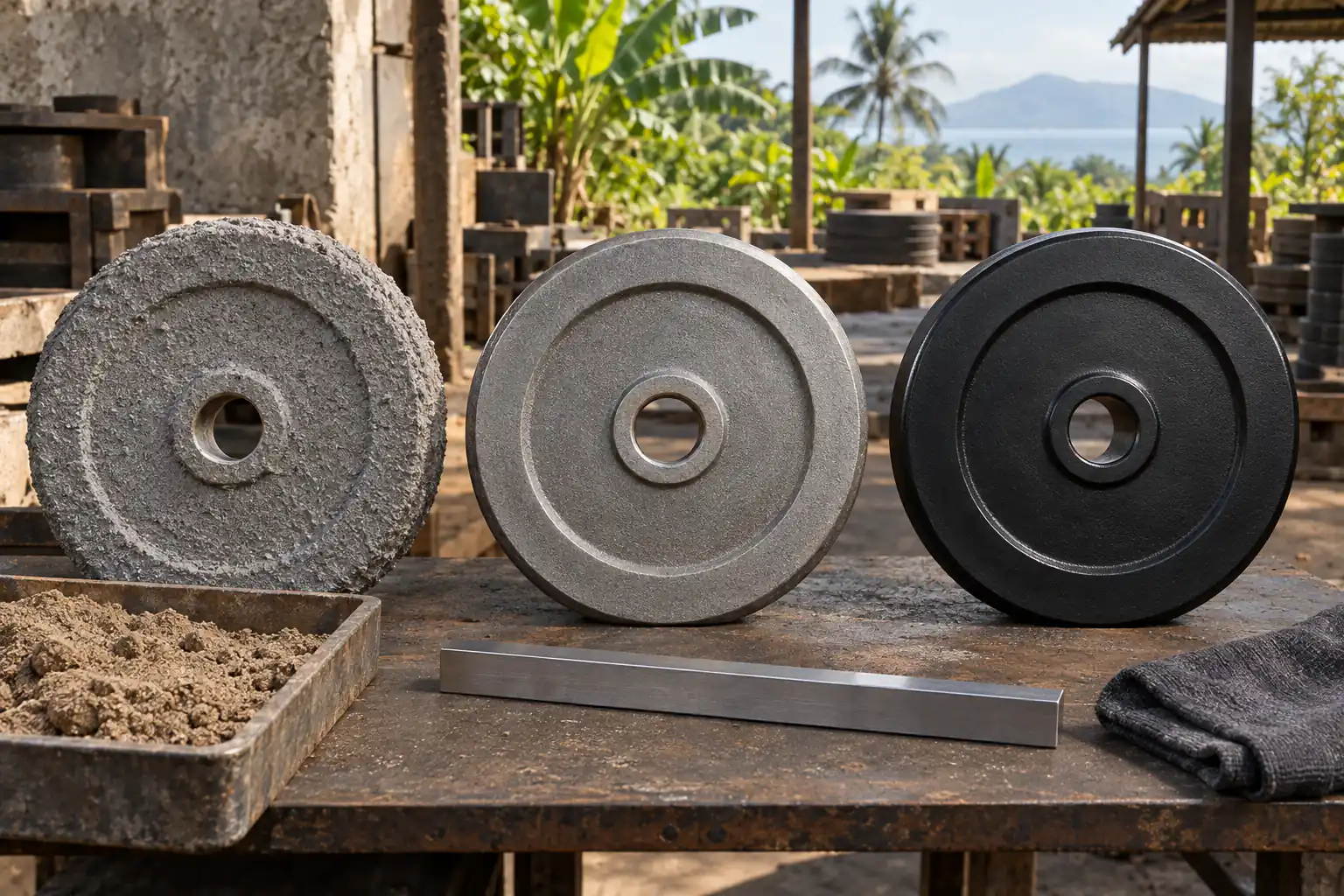

Plate besi cor dimulai dari gambar dan pola yang disetujui. Tahap berikutnya mencakup persiapan cetakan, peleburan dan kontrol logam, penuangan, pendinginan, pembongkaran cetakan, pemotongan saluran dan geram, pembersihan, pemesinan yang ditentukan, pemeriksaan massa dan dimensi, penyelesaian, penandaan, serta pengemasan. Jalur tepatnya mengikuti desain dan fasilitas pengecoran.
ChinaFreeWeight menjadi mitra pabrik untuk OEM, ODM, logo khusus, merek privat, dan pasokan massal. Kami menghubungkan sampel, revisi, dan pemeriksaan akhir dengan model yang disetujui serta menjelaskan tahap yang termasuk dalam jalur terpilih. Satu foto logam cair tidak membuktikan seluruh pengiriman sesuai gambar.
Gambar harus mengunci geometri, massa, dan identitas produk
Diameter luar, lubang tengah, tebal, hub, pelek, bukaan grip, huruf, sudut pelepasan, garis belah, dan allowance pemesinan memengaruhi pola. Massa nominal perlu dirancang dengan mempertimbangkan material dan proses lanjutan; geram acak atau cat berlebih bukan cara terkendali untuk mengatur berat.
Setujui sampel dari bobot ringan, menengah, dan berat. Penampang, rongga, dan pendinginan dapat berubah dalam satu rentang. Catat pola, cavity, revisi desain grafis, serta permukaan hasil cor, digerinda, dan dikerjakan mesin. Catatan ini menjaga konsistensi ketika perkakas diperbaiki untuk pesanan ulang.
Cetakan pasir dan persiapan logam memerlukan bukti terpisah
Cetakan pasir dan persiapan logam memerlukan bukti terpisah
Pada pengecoran pasir, pola membentuk rongga dan sistem saluran membawa logam. American Foundry Society menjelaskan pasir sebagai bahan cetakan dan inti yang umum; US EPA memisahkan pembuatan cetakan, peleburan, penuangan, pendinginan, pembongkaran, dan penyelesaian. Sumber tersebut menjelaskan proses, bukan mengesahkan plate gym.
Pesanan pembelian perlu menyebut dasar kelas atau sifat besi cor yang disepakati dan dokumen yang diminta. ISO 185 mengklasifikasikan besi cor kelabu berdasarkan pilihan kekuatan atau kekerasan, tetapi tidak memilih satu kelas untuk semua plate. Identitas material dan lot harus terkait dengan gambar produk.
Penuangan dan pembekuan menimbulkan risiko yang tidak boleh ditutup coating
Penuangan dan pembekuan menimbulkan risiko yang tidak boleh ditutup coating
Kondisi logam dan cetakan, pola pengisian, serta pendinginan memengaruhi hasil cor. Misrun, inklusi, indikasi susut, pergeseran cetakan, atau retak yang terlihat memerlukan aturan penerimaan dan tindakan sejak awal. Filler atau lapisan tebal tidak boleh menyembunyikan cacat fungsional.
Jangan menggunakan satu temperatur, waktu pendinginan, atau batas cacat generik untuk setiap foundry. Minta catatan first-piece, identitas lot, dan titik inspeksi aktual, lalu sebarkan sampel sepanjang produksi alih-alih hanya menilai satu barang pilihan.
Matriks kontrol proses plate besi cor
| Tahap | Tentukan sebelum pesanan | Bukti |
|---|---|---|
| Gambar dan pola | Geometri, sudut pelepasan, desain grafis | Gambar rilis dan ID perkakas |
| Cetakan dan logam | Jalur dan dasar material | Lot dan first-piece |
| Penuangan | Cacat terlihat dan tindakan | Catatan pengecoran |
| Fettling | Tepi dan area terlindungi | Referensi permukaan |
| Machining | Datum, batas, allowance | Laporan dimensi |
| Pelepasan | Penyelesaian, penandaan, kemasan | Sampel tanda tangan dan laporan |
Shakeout, fettling, dan machining mempunyai tujuan berbeda
Shakeout, fettling, dan machining mempunyai tujuan berbeda
Setelah dingin, pasir dikeluarkan; gate, riser, dan geram dipotong atau digerinda. Shot blasting dapat membersihkan permukaan. Fettling harus menghasilkan tepi aman tanpa mengurangi pelek, area grip, atau angka berat. Permukaan yang rapi belum membuktikan lubang tengah sesuai.
Machining hanya diterapkan pada fitur dalam gambar, misalnya bore, muka hub, atau pelek. ISO 8062-3 memberi istilah untuk toleransi cor dan allowance machining. Pembeli dan produsen tetap harus menyepakati datum, batas, dan metode ukur bagi model yang dipesan.
Penyelesaian, penandaan, dan kemasan melengkapi produk komersial
Penyelesaian, penandaan, dan kemasan melengkapi produk komersial
Besi terbuka, cat cair, lapisan bubuk, atau penyelesaian lain membutuhkan persiapan dan referensi penampilan. Lapisan tidak memperbaiki massa, retak, lubang, atau tepi tajam. Kontrol penumpukan lapisan pada area suaian dan pastikan angka berat tetap terbaca.
Logo khusus dapat dicor, diisi warna, dicetak, atau diterapkan dengan metode yang disetujui. Tinjau relief, posisi, kontras, dan kontak saat plate ditumpuk pada sampel. Kemasan merek privat harus menghubungkan nilai dan unit serta melindungi lubang, pelek, dan kedua muka.
Pelepasan lot menggabungkan data proses dan produk
Pelepasan lot menggabungkan data proses dan produk
Pada sampel, periksa identitas, massa, diameter, tebal, lubang dan suaian, bidang kontak fungsional, tepi, penandaan, penyelesaian, serta kemasan sebagai karakteristik terpisah. Simpan gambar bertanda tangan, referensi fisik, foto, metode ukur, dan desain grafis. Massa yang benar tidak membebaskan lubang yang kasar.
Dalam lot, bagi sampel menurut nilai, periode produksi, cavity, dan karton serta simpan hasil per unit. Revisi campur yang tidak dijelaskan harus ditahan. Perubahan material, pola, saluran, pemesinan, penyelesaian, desain grafis, atau sumber produksi perlu ditinjau sebelum pasokan massal berlanjut.
Sepuluh pemeriksaan sebelum produksi
- Daftar semua nilai dan revisi.
- Sepakati dasar material.
- Identifikasi pola, cavity, dan desain grafis.
- Pisahkan permukaan hasil cor dan pemesinan.
- Tentukan geram dan tepi.
- Ukur massa dan geometri terpisah.
- Setujui penyelesaian dan penandaan.
- Cakup waktu, cavity, dan karton.
- Lindungi lubang, pelek, dan muka.
- Setujui ulang perubahan penting.
