Comment Fabrique-t-on un Disque de Musculation en Fonte ?

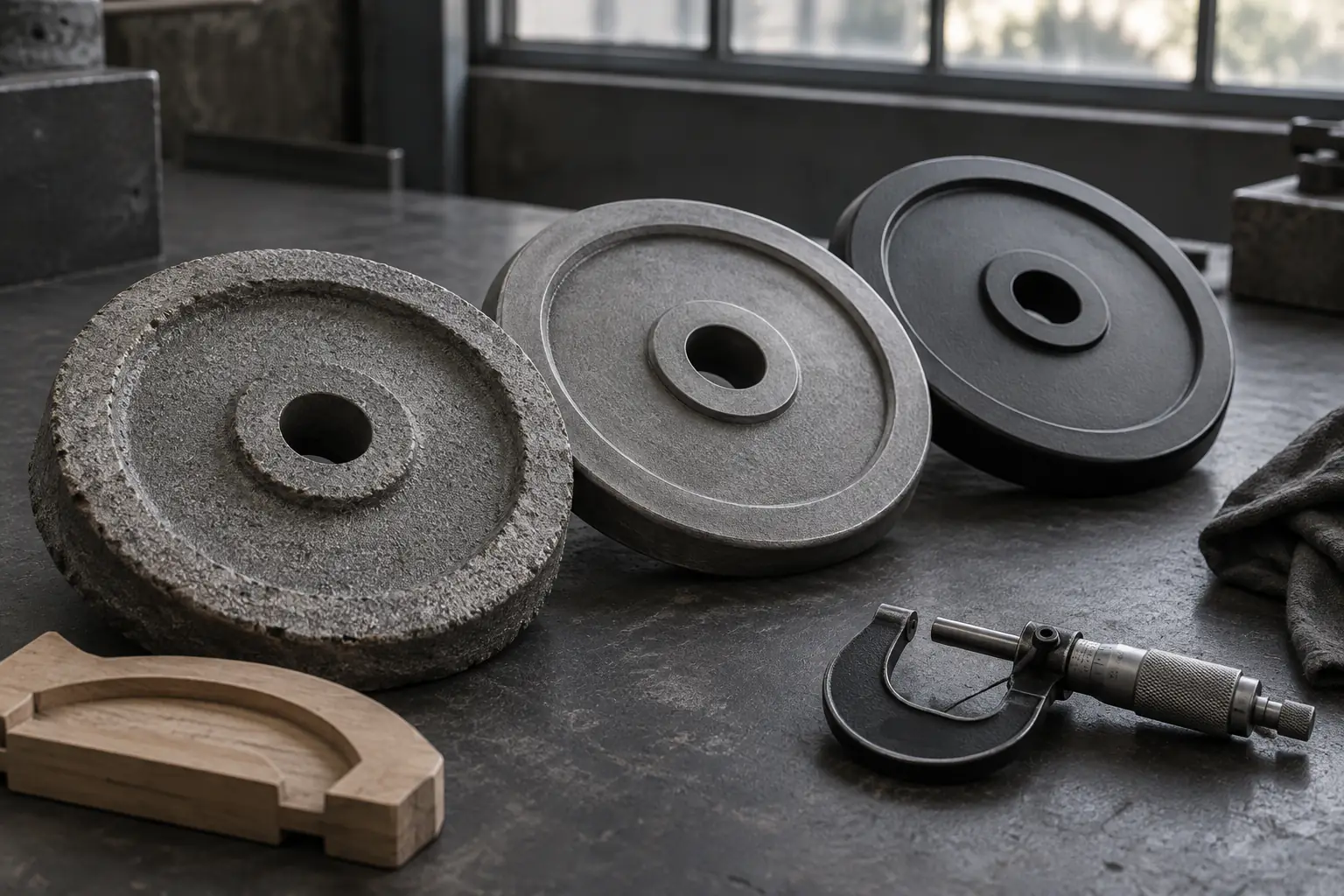

Du plan au moule sable, puis décochage, ébarbage, usinage, finition et contrôle d'un lot de disques en fonte pour achat professionnel.
Réponse directe : la coulée n'est qu'un maillon
Un disque en fonte part d'un plan et d'un modèle validés. Viennent ensuite la préparation du moule, la fusion et le contrôle du métal, la coulée, le refroidissement, le décochage, la coupe des attaques, l'ébarbage, le nettoyage, l'usinage prévu, la pesée, le contrôle dimensionnel, la finition, le marquage et l'emballage. Le parcours exact dépend du modèle et de la fonderie.
ChinaFreeWeight accompagne en tant qu'usine les programmes OEM, ODM, Custom Logo, Private Label et Bulk Supply. Nous relions dessin, échantillon et contrôle final au produit retenu et précisons les opérations de la filière choisie. Une image de métal en fusion ne constitue pas à elle seule une preuve de conformité du lot.
Le plan doit fixer la géométrie, la masse et l'identité
Diamètre extérieur, alésage, épaisseur, moyeu, jante, poignées, lettres, dépouille, plan de joint et surépaisseur d'usinage influencent le modèle. La masse nominale s'anticipe avec la matière et les opérations finales ; une bavure aléatoire ou une peinture épaisse ne sont pas des moyens de réglage.
Validez plusieurs valeurs de la gamme. Un disque léger peut avoir une section différente, tandis qu'une forte masse modifie remplissage et refroidissement. Consignez le modèle, l'empreinte, l'artwork et les faces laissées brutes, meulées ou usinées afin de maîtriser une réparation d'outillage lors d'une commande suivante.
Le moule en sable et le métal demandent deux plans de contrôle
Le moule en sable et le métal demandent deux plans de contrôle
En moulage sable, le modèle crée l'empreinte et le système d'alimentation conduit le métal. L'American Foundry Society décrit l'emploi courant du sable pour moules et noyaux ; l'US EPA distingue moulage, fusion, coulée, refroidissement, décochage et finition. Ces références décrivent un procédé, sans certifier un disque.
L'acheteur doit convenir de la nuance ou de la base de propriétés et des preuves attendues. ISO 185 classe les fontes grises selon des options de résistance ou de dureté, mais ne choisit pas une nuance universelle pour la musculation. La matière, le lot et les vérifications doivent être liés au plan.
La coulée et la solidification laissent des indices à traiter
La coulée et la solidification laissent des indices à traiter
L'état du bain, du moule, du remplissage et du refroidissement agit sur la pièce. Manque de matière, inclusion visible, indice de retrait, déplacement ou fissure exigent un critère et une décision. Mastic et revêtement ne doivent pas masquer un défaut qui touche l'usage ou la sécurité.
N'imposez pas une température ou une durée générique. Les moyens de production diffèrent. Demandez l'identification du lot, le relevé de première pièce et les points de contrôle, puis prélevez à plusieurs moments au lieu de juger un exemplaire de présentation.
Matrice de maîtrise du procédé
| Étape | À définir | Preuve à conserver |
|---|---|---|
| Plan et modèle | Géométrie, dépouille, artwork | Plan et outil identifiés |
| Moule et métal | Filière et base matière | Lot et première pièce |
| Coulée | Défauts visibles et décision | Rapport de fonderie |
| Ébarbage | Bords et zones protégées | Référence de surface |
| Usinage | Références, limites, surépaisseur | Rapport dimensionnel |
| Libération | Finition, marque, emballage, échantillon | Référence signée et contrôle |
Décochage, ébarbage et usinage n'ont pas le même objectif
Décochage, ébarbage et usinage n'ont pas le même objectif
Après refroidissement, le sable est retiré et les attaques, masselottes et bavures sont coupées ou meulées. Le grenaillage peut nettoyer la peau de fonte. L'ébarbage doit supprimer les arêtes agressives sans entamer une jante, une prise ou un marquage fonctionnel. Une belle surface ne garantit pas l'alésage.
L'usinage concerne les zones désignées par le plan : alésage, face de moyeu, jante ou autre référence. ISO 8062-3 apporte un vocabulaire de tolérances de pièces moulées et de surépaisseurs ; les valeurs et méthodes du disque restent à convenir.
Finition, marquage et emballage transforment la fonte en produit
Finition, marquage et emballage transforment la fonte en produit
Fonte brute, peinture liquide, poudre ou autre finition nécessitent une préparation et une référence d'aspect. La couche ne corrige ni masse, ni fissure, ni alésage, ni arête. Limitez les surépaisseurs dans les zones d'ajustement et vérifiez la lisibilité de la valeur.
Le Custom Logo peut être moulé, rempli, imprimé ou appliqué selon la méthode validée. Contrôlez relief, emplacement, contraste et contact dans la pile. L'emballage Private Label doit identifier valeur et unité, protéger faces et alésage et ne jamais présenter une illustration comme un projet client réel.
La libération du lot relie procédé, mesures et traçabilité
La libération du lot relie procédé, mesures et traçabilité
Sur l'échantillon, contrôlez séparément identité, masse, diamètre, épaisseur, alésage et ajustement, appui fonctionnel, bords, marquage, finition et emballage. Conservez plan signé, pièce de référence, photos, méthode de mesure et artwork. Une masse conforme ne libère pas un alésage rugueux.
En série, répartissez les prélèvements entre valeurs, périodes, empreintes et cartons. Notez chaque résultat et bloquez les révisions mélangées. Une modification de matière, modèle, alimentation, usinage, finition, artwork ou sous-traitant exige une revue avant Bulk Supply.
Dix contrôles avant lancement
- Lister valeurs et révisions.
- Définir matière ou propriétés.
- Identifier modèle, empreinte et artwork.
- Séparer surfaces brutes et usinées.
- Fixer bavures et arêtes.
- Mesurer masse et géométrie séparément.
- Valider finition et marquage.
- Échantillonner périodes, empreintes et cartons.
- Protéger alésage, jante et faces.
- Revalider les changements significatifs.
Poursuivre la spécification
Questions fréquentes
Tous les disques en fonte sont-ils moulés au sable ?
Le moulage sable est courant, mais il faut confirmer la filière du modèle coté. Le nom du matériau ne prouve pas le procédé.
Un disque usiné est-il toujours plus précis en masse ?
Non. L'usinage maîtrise des surfaces et retire du métal ; la masse dépend aussi de la cible brute, de la correction, de la mesure et de la tolérance.
Pourquoi voit-on une ligne autour du disque ?
Il peut s'agir du plan de joint du moule. Sa finition doit suivre l'échantillon sans arête dangereuse ni gêne à l'empilage.
La peinture peut-elle cacher un défaut ?
Elle uniformise l'aspect mais ne doit pas dissimuler fissure, manque de matière, bord dangereux ou mauvaise géométrie.
Quand demander un nouvel échantillon ?
Examinez tout changement de matière, modèle, empreinte, alimentation, usinage, finition, artwork ou source et revalidez les points touchés.
