Hur Tillverkas Viktskivor i Gjutjärn?
Inköpsguide till ritning, sandform, gjutning, rensning, bearbetning, ytbehandling och kontroll av gjutjärnsskivor.
Kort svar: en gjuten skiva är resultatet av en hel styrkedja

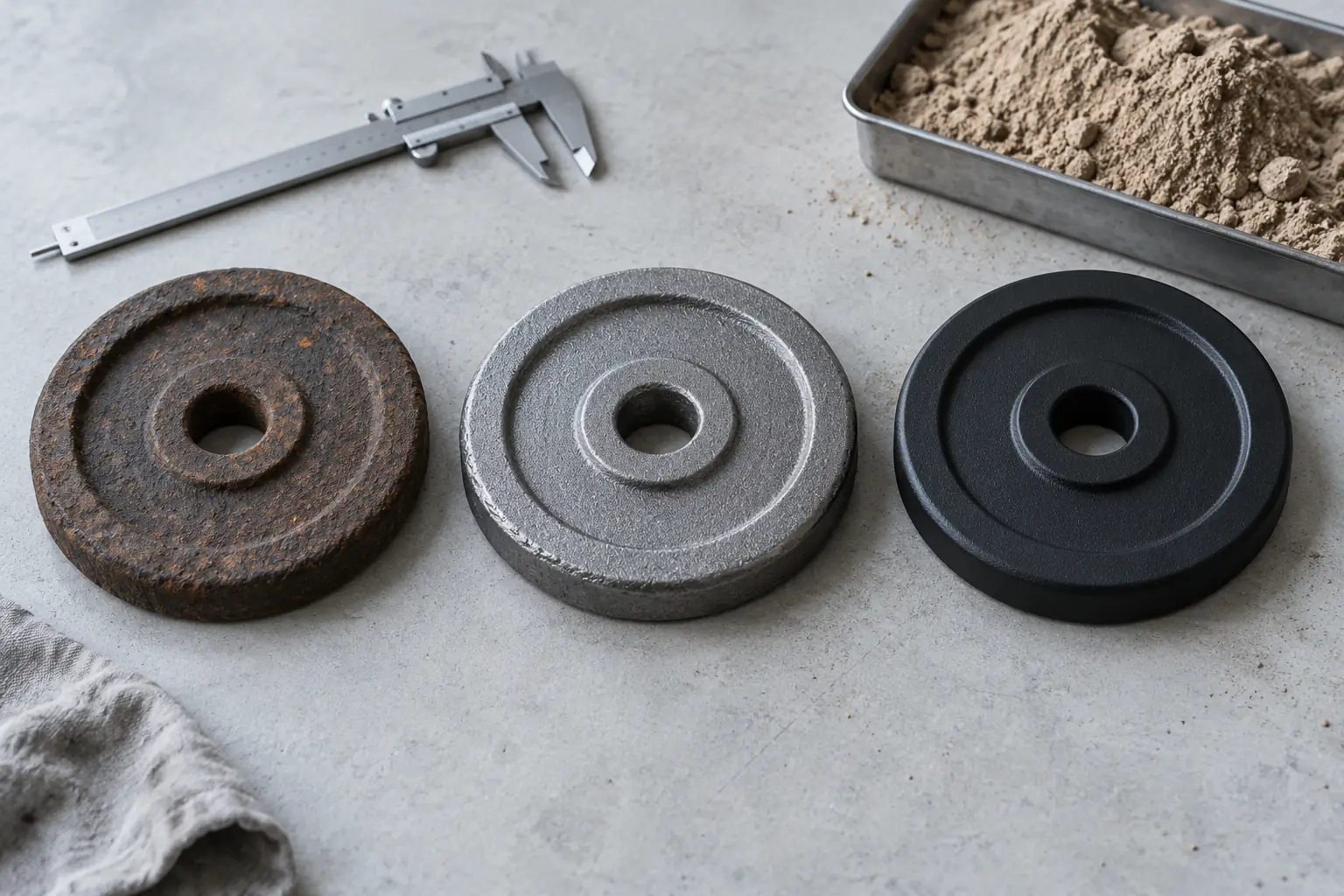

Tillverkningen börjar med frisläppt ritning och modell. Därefter följer formberedning, smältning och materialkontroll, gjutning, kylning, urslagning, borttagning av ingöt och grader, blästring eller rengöring, avtalad bearbetning, vikt- och måttkontroll, yta, märkning och packning. Exakt ordning beror på produkt och gjuteri.
ChinaFreeWeight är fabrikspartner för OEM, ODM, Custom Logo, Private Label och Bulk Supply. Vi knyter modellen till godkänt prov, revision och slutkontroll och anger vilka moment som ingår i den valda kedjan. En bild från gjutningen bevisar inte att en hel sändning motsvarar ritningen.
Ritningen styr geometri, vikt och verktyg
Ytterdiameter, centrumhål, tjocklek, nav, kant, greppöppningar, text, släppning, delningslinje och bearbetningsmån påverkar modellen. Nominell vikt ska planeras med material och efterföljande steg i åtanke. Okontrollerad grad eller extra färg är ingen ansvarsfull viktjustering.
Godkänn representanter från hela serien. Lätta skivor kan ha annan sektion och tunga skivor annat kylförlopp. Registrera modell, kavitet, grafikrevision samt vilka ytor som är gjutna, slipade eller maskinbearbetade. Det gör en verktygsreparation spårbar vid återbeställning.
Sandform och smälta ska inte bedömas som samma kontroll
Sandform och smälta ska inte bedömas som samma kontroll
Vid sandgjutning skapar modellen hålrummet och kanaler leder metallen. American Foundry Society beskriver sand som vanligt form- och kärnmaterial. US EPA delar upp järngjuteriets flöde i formning, smältning, gjutning, kylning, urslagning och efterarbete. Källorna förklarar processen men godkänner ingen viktskiva.
Köpeunderlaget ska ange avtalad gjutjärnsgrund och vilken dokumentation som krävs. ISO 185 klassificerar grått gjutjärn efter hållfasthets- eller hårdhetsalternativ, utan att välja material för alla träningsprodukter. Materialidentitet och parti ska kopplas till ritningen.
Gjutning och kylning kan skapa fel som ytan inte får dölja
Gjutning och kylning kan skapa fel som ytan inte får dölja
Smältans och formens skick, fyllning och stelning påverkar detaljen. Synlig ofullständig fyllning, inneslutning, krymptecken, formförskjutning eller spricka kräver avtalad klassning och åtgärd. Spackel eller tjock beläggning får inte dölja ett funktionsfel.
Skriv inte en allmän temperatur, kyltid eller felgräns för alla gjuterier. Begär förstadelsprotokoll, partiidentitet och verkliga kontrollpunkter. Sprid sedan stickprovet över körningen i stället för att bara se ett visningsexemplar.
Styrmatris för gjutjärnsskivor
| Steg | Bestäm före order | Behåll som bevis |
|---|---|---|
| Ritning och modell | Geometri, släppning, grafik | Frisläppt ritning och verktygs-ID |
| Form och metall | Process och materialgrund | Parti och förstadelsdata |
| Gjutning | Synliga fel och beslut | Gjutkontroll |
| Rensning | Kanter och skyddade ytor | Ytreferens |
| Bearbetning | Referenser, gränser, mån | Måtprotokoll |
| Frisläppning | Yta, märkning, packning | Signerat prov och slutrapport |
Urslagning, rensning och bearbetning har olika syften
Urslagning, rensning och bearbetning har olika syften
Efter kylning bryts formen, sand avlägsnas och ingöt, matare och grader kapas eller slipas. Blästring kan rengöra ytan. Rensningen ska ge hanterbara kanter utan att skada fälg, grepp eller viktmarkering. En jämn yta visar inte att hålet har rätt mått.
Maskinbearbetning ska vara kopplad till ritningen, exempelvis centrumhål, navplan eller kant. ISO 8062-3 ger terminologi för gjuttoleranser och bearbetningsmån. Köpare och tillverkare måste fortfarande ange referenser, gränser och mätmetod för den valda skivan.
Ytbehandling, märkning och emballage färdigställer produkten
Ytbehandling, märkning och emballage färdigställer produkten
Obehandlat järn, lack, pulver eller annan yta behöver lämplig förbehandling och utseendereferens. Skiktet reparerar inte fel massa, spricka, hål eller vass kant. Kontrollera påbyggnad vid passande ytor och att viktvärdet förblir tydligt.
Custom Logo kan gjutas, färgfyllas, tryckas eller appliceras med en godkänd metod. Relief, placering, kontrast och kontakt i stapel ska bedömas på prov. Private Label-kartongen ska visa vikt och enhet och skydda hål, kant och sidor under transport.
Seriefrisläppning kräver både process- och produktdata
Seriefrisläppning kräver både process- och produktdata
På provet granskas identitet, massa, diameter, tjocklek, hål och passning, funktionell anliggning, kanter, märkning, yta och packning var för sig. Spara signerad ritning, fysisk referens, foton, mätmetod och grafik. Rätt massa frisläpper inte ett rivande hål.
I partiet fördelas prov över vikter, tider, kaviteter och kartonger. Spara varje resultat och spärra blandade revisioner. Material-, modell-, kanalsystem-, bearbetnings-, yt-, grafik- eller leverantörsändring ska bedömas före fortsatt Bulk Supply.
Tio kontroller före produktion
- Lista vikter och revisioner.
- Avtala materialgrund.
- Identifiera modell, kavitet och grafik.
- Skilj gjutna och bearbetade ytor.
- Definiera grader och kanter.
- Mät massa och geometri separat.
- Godkänn yta och märkning.
- Täck tider, verktyg och kartonger.
- Skydda hål, kant och sidor.
- Godkänn viktiga ändringar på nytt.
Fortsätt specifikationen
Vanliga frågor
Sandgjuts alla viktskivor av gjutjärn?
Sandgjutning är vanlig, men den faktiska processen för modellen ska bekräftas. Materialnamnet visar inte tillverkningsvägen.
Ger maskinbearbetning alltid exaktare vikt?
Nej. Bearbetning styr valda ytor och tar bort material. Viktprecision beror även på gjutmål, korrigering, mätning och avtalad gräns.
Varför syns en linje runt skivan?
Det kan vara formens delningslinje. Efterarbetet ska följa provet och inte lämna vass grad eller störa stapling.
Kan färg dölja gjutfel?
Färg kan jämna ut utseendet men får inte dölja spricka, ofullständig fyllning, osäker kant eller fel geometri.
När behövs ett nytt prov?
Bedöm ändringar av material, modell, kavitet, kanalsystem, bearbetning, yta, grafik eller produktionskälla och godkänn berörda egenskaper igen.
