Wie Werden Hantelscheiben aus Gusseisen Hergestellt?
Vom Modell und Sandguss über Putzen und Bearbeiten bis zu Beschichtung und Wareneingang: Einkaufsleitfaden für Gusseisen-Scheiben.
Kurzantwort: Gießen ist nur ein Abschnitt der Fertigung

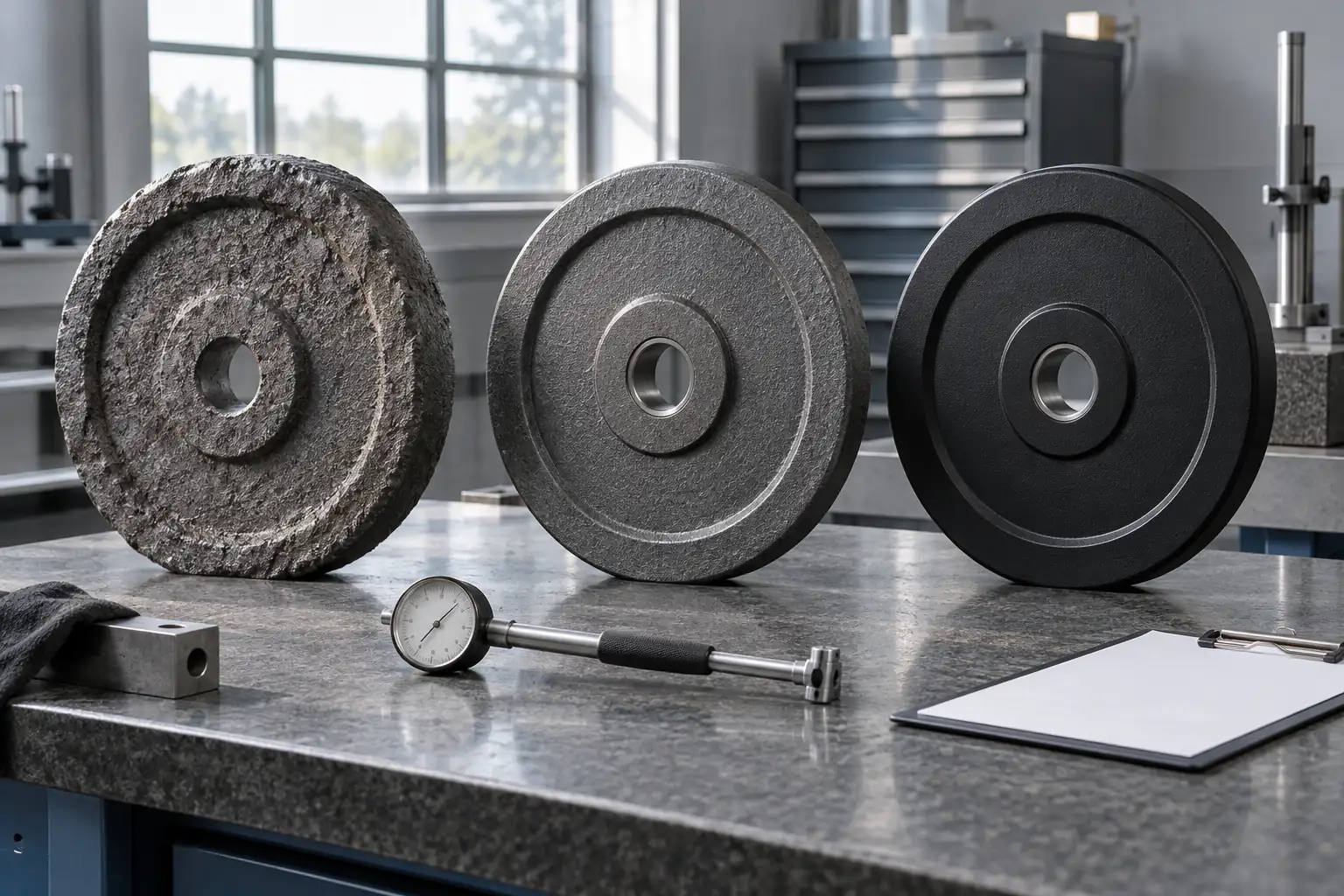

Eine Gusseisen-Hantelscheibe beginnt mit einer freigegebenen Zeichnung und einem Gießmodell. Danach folgen Formherstellung, Schmelze und Werkstoffkontrolle, Abguss, Erstarrung, Ausformen, Entfernen von Angüssen und Grat, Strahlen oder Reinigen, festgelegte spanende Bearbeitung, Masse- und Maßprüfung, Oberflächenschutz, Kennzeichnung und Verpackung. Welcher Ablauf gilt, hängt vom Modell und der Gießerei ab.
ChinaFreeWeight arbeitet als Fabrikpartner für OEM, ODM, Custom Logo, Private Label und Bulk Supply. Wir verbinden die freigegebene Scheibe mit Muster, Revisionsstand und Endkontrolle und legen offen, welche Arbeitsgänge die gewählte Lieferkette umfasst. Ein Foto vom Abguss ist kein Nachweis für die Qualität einer gesamten Lieferung.
Zeichnung und Modell bestimmen mehr als die Optik
Außendurchmesser, Bohrung, Dicke, Nabe, Rand, Grifföffnungen, Schrift, Formschräge, Trennfuge und Bearbeitungszugabe beeinflussen das Werkzeug. Auch die Nennmasse muss unter Berücksichtigung von Werkstoff und späteren Arbeitsgängen geplant werden. Unkontrollierter Grat oder zusätzliche Farbe sind keine saubere Gewichtskorrektur.
Geben Sie nicht nur die schwerste Scheibe frei. Kleine Nennwerte können andere Querschnitte oder Kavitäten haben; große Teile füllen und kühlen anders. Dokumentieren Sie Modell, Kavität, Grafikrevision sowie rohe, geschliffene und bearbeitete Funktionsflächen. So bleibt eine Werkzeugreparatur bei der Nachbestellung nachvollziehbar.
Sandform und Schmelze brauchen getrennte Nachweise
Sandform und Schmelze brauchen getrennte Nachweise
Beim Sandguss bildet das Modell den Hohlraum; Lauf- und Speisersystem führen das flüssige Metall. Die American Foundry Society beschreibt Sand als verbreiteten Form- und Kernwerkstoff. Die Prozessdarstellung der US EPA trennt Formherstellung, Schmelzen, Gießen, Kühlen, Ausformen und Nacharbeit. Diese Quellen erklären den Ablauf, zertifizieren aber keine Sportscheibe.
Im Auftrag ist die vereinbarte Gusseisensorte oder Eigenschaftsbasis zu nennen. ISO 185 klassifiziert Grauguss nach Festigkeits- beziehungsweise Härteoptionen; sie wählt jedoch nicht den passenden Werkstoff für jedes Produkt aus. Werkstoffidentität, Chargenzuordnung und verlangte Prüfung gehören zur konkreten Zeichnung.
Abguss und Abkühlung erzeugen Fehlerbilder, die Farbe nicht behebt
Abguss und Abkühlung erzeugen Fehlerbilder, die Farbe nicht behebt
Zustand von Schmelze und Form, Füllweg und Erstarrung beeinflussen die Kontur. Sichtbare Kaltlaufstellen, Fehlstellen, Einschlüsse, Schwindungsanzeichen, Formversatz oder Risse brauchen vor Produktionsbeginn eine Annahme- und Sperrregel. Spachtel oder dicke Beschichtung dürfen Funktionsmängel nicht verdecken.
Universelle Gießtemperaturen, Kühlzeiten oder Fehlergrenzen wären irreführend. Anlagen und Prozesse unterscheiden sich. Fordern Sie Erstteilbericht, Chargenidentität und benannte Prüfpunkte an und ziehen Sie Proben aus verschiedenen Produktionsphasen statt nur aus einem Vorzeigestück.
Kontrollmatrix für Gusseisen-Scheiben
| Stufe | Vor Auftrag festlegen | Nachweis |
|---|---|---|
| Zeichnung und Modell | Geometrie, Schrägen, Grafik | Freigabe und Werkzeug-ID |
| Form und Metall | Verfahren und Werkstoffbasis | Charge und Erstteil |
| Gießen | Sichtfehler und Entscheidung | Gussprüfbericht |
| Putzen | Kanten und Schutzbereiche | Oberflächenmuster |
| Bearbeiten | Bezüge, Grenzen, Zugaben | Maßbericht |
| Freigabe | Beschichtung, Kennzeichnung, Verpackung | Signiertes Muster und Endbericht |
Ausformen, Putzen und Zerspanen haben eigene Aufgaben
Ausformen, Putzen und Zerspanen haben eigene Aufgaben
Nach dem Abkühlen wird die Form entfernt. Sandreste, Angüsse, Speiser und Grat werden gestrahlt, getrennt oder geschliffen. Das Putzen muss sichere Kanten schaffen, ohne Rand, Griffbereich oder Gewichtsangabe abzutragen. Eine gleichmäßige Oberfläche sagt noch nichts über Bohrung und Dicke aus.
Zerspanung erfolgt nur an festgelegten Merkmalen wie Bohrung, Nabenfläche oder Rand. ISO 8062-3 liefert Begriffe für allgemeine Gusstoleranzen und Bearbeitungszugaben. Bezugsflächen, Maßgrenzen und Messverfahren müssen Käufer und Hersteller dennoch für die konkrete Scheibe festlegen.
Beschichtung, Kennzeichnung und Verpackung machen daraus Ware
Beschichtung, Kennzeichnung und Verpackung machen daraus Ware
Rohe, lackierte, pulverbeschichtete oder anders geschützte Scheiben benötigen passende Vorbehandlung und ein freigegebenes Erscheinungsbild. Eine Beschichtung korrigiert weder falsche Masse noch Riss, Bohrung oder scharfe Kante. Kontrollieren Sie Schichtaufbau an Passbereichen und die Lesbarkeit des Nennwerts.
Ein Custom Logo kann gegossen, farbgefüllt, gedruckt oder anders freigegeben werden. Relief, Lage, Kontrast und Kontakt in gestapelten Scheiben gehören ins Muster. Private-Label-Verpackungen müssen Nennwert und Einheit eindeutig zuordnen und Bohrung, Rand und Flächen im Transport schützen.
Serienfreigabe verbindet Prozess- und Produktdaten
Serienfreigabe verbindet Prozess- und Produktdaten
Prüfen Sie am Muster Identität, Masse, Durchmesser, Dicke, Bohrung und Passung, funktionale Auflage, Kanten, Kennzeichnung, Oberfläche und Verpackung getrennt. Bewahren Sie unterschriebene Zeichnung, Referenzteil, Fotos, Messmethode und Grafik auf. Eine richtige Masse gibt keine raue Bohrung frei.
Verteilen Sie Serienproben über Nennwerte, Zeiten, Kavitäten und Kartons und speichern Sie Einzelwerte. Unklare Mischrevisionen bleiben gesperrt. Änderungen an Werkstoff, Modell, Anschnitt, Bearbeitung, Beschichtung, Grafik oder Fertigungsquelle benötigen vor weiterem Bulk Supply eine dokumentierte Bewertung.
Zehn Punkte vor Serienstart
- Alle Nennwerte und Revisionen aufführen.
- Werkstoffbasis vereinbaren.
- Modell, Kavität und Grafik identifizieren.
- Rohe und bearbeitete Flächen trennen.
- Grat und Kanten bewerten.
- Masse und Geometrie separat prüfen.
- Beschichtung und Markierung freigeben.
- Zeiten, Werkzeuge und Kartons abdecken.
- Bohrung, Rand und Flächen schützen.
- Relevante Änderungen neu freigeben.
Spezifikation weiterführen
Häufig gestellte Fragen
Werden alle Gusseisen-Scheiben im Sandguss hergestellt?
Sandguss ist verbreitet, doch der tatsächliche Prozess des angebotenen Modells muss bestätigt werden. Die Materialbezeichnung reicht nicht.
Ist eine bearbeitete Scheibe automatisch gewichtgenauer?
Nein. Bearbeitung kann ausgewählte Geometrie steuern und Material abtragen. Massegenauigkeit hängt auch von Gussziel, Korrektur, Messung und Grenzwert ab.
Was ist die sichtbare Linie am Umfang?
Sie kann von der Formtrennung stammen. Ihre Nacharbeit muss dem Muster entsprechen und darf weder scharfen Grat noch Stapelprobleme verursachen.
Kann Lack Gussfehler verbergen?
Lack verändert die Optik, darf aber Risse, Fehlfüllung, unsichere Kanten oder falsche Geometrie nicht kaschieren.
Wann ist ein neues Muster notwendig?
Bewerten Sie Änderungen an Werkstoff, Modell, Kavität, Anschnitt, Bearbeitung, Beschichtung, Grafik oder Quelle und geben Sie betroffene Merkmale neu frei.
