كيفية فحص استواء أقراص الأوزان الأولمبية
حدّد وافحص استواء الوجه وارتكازه ومحاذاة المحور واتساق الدفعة قبل اعتماد طلبية أقراص أوزان أولمبية بالجملة.
الإجابة المختصرة: حدّد السطح والارتكاز وقرار القبول قبل القياس
اهتزاز القرص على منضدة لا يثبت وحده أن الوجه كله معوج. قد تسبب الحروف البارزة أو ملمس القالب أو بروز الحلقة المعدنية أو الأوساخ أو المرجع غير المناسب النتيجة نفسها. على المشتري تحديد السطح الخاضع للفحص، واستخدام مرجع نظيف وثابت، والاتفاق على طريقة الارتكاز ومسار القياس وحد خاص بالموديل قبل الإنتاج.
ChinaFreeWeight مصنع يدعم برامج OEM وODM والعلامة الخاصة والتوريد بالجملة. يمكننا مراجعة خطة هندسية خاصة بالموديل، لكن لا توجد قيمة واحدة مسؤولة تصلح للحديد المصبوب والمطاط وPU وأقراص البامبر. البناء والاستخدام والرسم المعتمد هي المرجع.
افصل بين الاستواء والتأرجح ومحاذاة الحلقة وخلوص الفتحة
الاستواء يصف انحراف سطح محدد عن مستوى مثالي. أما التأرجح فهو ملاحظة وظيفية سريعة. ثلاث نقاط مرتفعة أو كتابة أو نسيج قد تمنع التلامس الكامل مع بقاء الوظيفة مقبولة. يجب أن يبيّن الرسم هل الفحص للوجه المصبوب أو حلقة مشغلة أو وجه المحور أو سطح وظيفي آخر.
التمايل بعد تركيب القرص على القضيب قد ينتج من خلوص الفتحة أو ميل الجزء الداخلي أو الانحراف المحوري أو تلف الكم أو رص غير متساو. افحص تلامس الوجه والسلوك بعد التركيب كلًا على حدة. الدوران البصري لا يحدد السبب.
اكتب شرط المنتج ولا تنقل قاعدة منافسة
تحدد قواعد IWF وIPF الحالية الأبعاد والكتلة والمعدات المعتمدة داخل مسابقاتها. ولا تضع حد استواء تجاريًا عامًا لكل أقراص الصالات. توفر ISO 1101 لغة للتفاوتات الهندسية، لكنها لا تختار الحد المناسب للمنتج.
اكتب SKU والمادة والكتلة الاسمية والسطح والاستثناءات وطريقة الارتكاز ومسار القياس والوحدة والتقريب وقاعدة القرار. إذا كان الشرط وظيفيًا فصف التلامس أو الرص المطلوب. لا تنقل رقمًا من منافس أو سماكة أخرى أو موديل معتمد إلى خط علامة خاصة مختلف.
استخدم مرجعًا نظيفًا وتسلسلًا قابلًا للتكرار

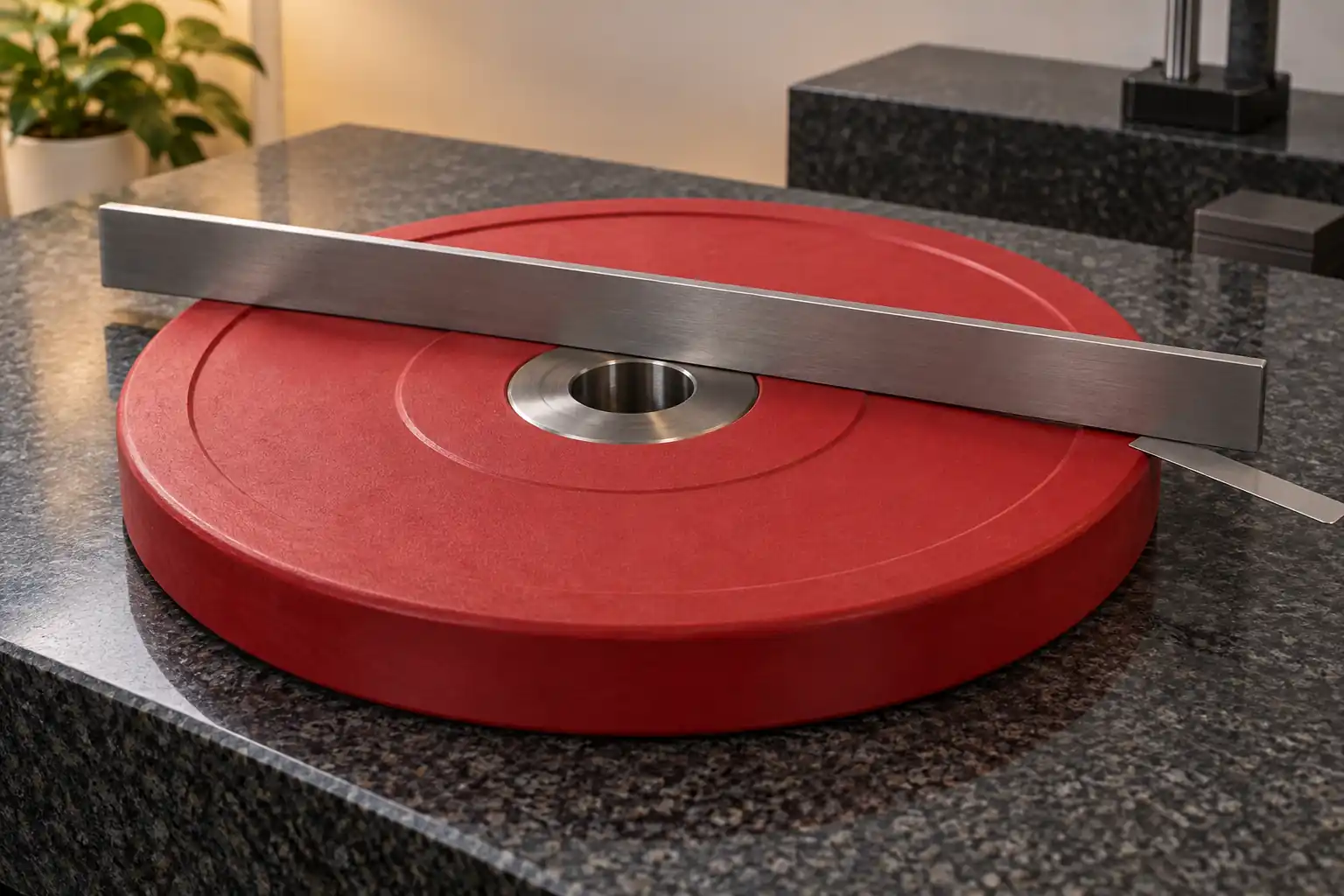

ابدأ بلوح مرجعي متحقق منه أو مرجع موثق الصلاحية للقرار. نظف القرص والمرجع، واتركهما يستقران، وحدد الوجه السفلي. يصلح اختبار التأرجح للفرز، ويمكن للمسطرة المستقيمة وشريحة القياس تحديد الفجوة. وللقيم المضبوطة يمكن لمؤشر على حامل ثابت المرور فوق نقاط محددة دون تحريك القطعة.
سجل ما إذا كان القرص حرًا أو على نقاط دعم أو على سطح الحلقة. لا تضغط قرصًا مرنًا بيدك ليبدو مطابقًا. تجنب الحروف والأضلاع والزوائد إذا لم تكن ضمن الشرط. احتفظ بكل قراءة وتكرار.
مصفوفة المواصفة والدليل
| القرار | ما يجب تحديده | الدليل |
|---|---|---|
| المنتج | SKU والمادة ونطاق الأوزان | رسم معتمد |
| الخاصية | الوجه أو سطح الحلقة أو التلامس الوظيفي | منظر محدد |
| الارتكاز | حر أو نقاط دعم أو مرجع | صورة الإعداد |
| القبول | الحد والوحدة والتقريب والاستثناءات | مواصفة موقعة |
| الأداة | المرجع والمجس والدقة | سجل الجهاز |
| المسار | النقاط والحلقات والدوران والتكرار | تعليمات |
| العينة | الأوزان والتجويفات والفترات والكراتين | سجل الاختيار |
| التغيير | القالب والجزء الداخلي والتشطيب والتعبئة | السجل |
كيّف الفحص مع بنية القرص
قد يظهر في القرص المصبوب ميل إخراج وخط فصل وأسطح تشغيل وتراكم طلاء. يضيف المطاط وPU الانكماش وسماكة الغلاف وارتفاع العلامات. قد تكون أقراص البامبر الخفيفة أكثر مرونة، وقد تبرز الحلقة الفولاذية حسب التصميم. لذلك يجب تحديد السطح الوظيفي قبل اختيار أداة القياس.
هندسة القلب وإغلاق القالب والتبريد وموقع الجزء الداخلي والتشغيل والطلاء والتخزين غير المتوازن أسباب محتملة. القياس يصف الحالة ولا يثبت السبب. اعزل القيم الشاذة وحقق فيها. تبقى الكتلة والقطر والفتحة وثبات الحلقة والتشطيب فحوصًا مستقلة.
خذ عينات من الأوزان والتجويفات والأوقات والكراتين
أدرج الأوزان الخفيفة والمتوسطة والثقيلة لأن الهندسة والمرونة والأدوات قد تتغير ضمن السلسلة. وزع العينات على فترات الإنتاج وتجويفات القالب أو إعدادات التشغيل ودفعات الطلاء وكراتين التصدير. لا تكتفِ بالقطع السهلة أعلى منصة واحدة.
يجب أن يتضمن التقرير SKU والوزن والوجه والارتكاز والمرجع والأداة والنقاط والنتيجة والوحدة والمراجعة والتاريخ والقرار. الصور تشرح الإعداد ولا تستبدل القراءات. عند اختلاف فحص الاستلام، قارن أولًا النظافة والحرارة والارتكاز والاتجاه والسطح المقاس.
احمِ الهندسة مع الشعار والتعبئة وإعادة الطلب
قد يغير الشعار المصبوب أو النقش أو الجزء الملون الارتفاع الموضعي. ثبّت الرسم وعمق البروز وملف الحلقة والمادة والأداة وسطح الفحص مع العينة. تحتاج تغييرات ODM إلى مراجعة فنية، ولا يجوز لتعديل OEM أن يغير سطح التلامس بصمت أو يخفي تتبع الدفعة.
استخدم فواصل ونمط منصة ثابتًا لتجنب الأوساخ والارتكاز على الحافة والرص المائل. في إعادة الطلب راجع تغييرات القلب أو القالب أو الجزء الداخلي أو برنامج التشغيل أو الطلاء أو التعبئة. السعر وMOQ والمهلة تخص عرض السعر؛ أرسل قائمة الأوزان والاستخدام والأدلة المطلوبة.
عشر نقاط قبل قبول الاستواء
- تحديد SKU والبنية.
- تسمية السطح الخاضع للفحص.
- فصل تأرجح الوجه عن انحراف الحلقة.
- تعريف الارتكاز والاتجاه والتنظيف.
- اختيار المرجع والأداة المناسبين.
- تحديد التعامل مع البروز بوضوح.
- تغطية الأوزان الخفيفة والمتوسطة والثقيلة.
- توزيع العينات على الإنتاج والكراتين.
- حفظ القراءات وصور الإعداد.
- إعادة الاعتماد بعد التغيير.
أكمل مواصفة الشراء
الأسئلة الشائعة
هل كل قرص يتأرجح يكون معوجًا؟
لا. قد تسبب البروزات أو الأوساخ أو الحلقة المرتفعة أو طريقة الارتكاز التأرجح. افحص السطح الوظيفي المتفق عليه.
ما تفاوت الاستواء القياسي؟
لا توجد قيمة تجارية عالمية واحدة. يجب تحديد الحد والطريقة لكل موديل.
هل تكفي المسطرة وشريحة القياس؟
يمكنهما فحص فجوة متفق عليها إذا حُدد المرجع والمسار والقرار، لكن ذلك ليس تلقائيًا قياس استواء كاملًا.
لماذا يتمايل القرص على القضيب رغم أن وجهه مسطح؟
قد يكون السبب خلوص الفتحة أو ميل الجزء الداخلي أو انحراف الحلقة أو الكم أو القفل.
هل يلامس المطاط أم الحلقة المرجع؟
استخدم التلامس الوظيفي المحدد للموديل. قد تبرز الحلقة عمدًا.
كم قرصًا يجب فحصه؟
استخدم خطة مبنية على المخاطر تغطي الأوزان والفترات والأدوات والكراتين دون رقم عالمي.
هل يثبت الاستواء جودة القرص كلها؟
لا. تحتاج الكتلة والقطر والفتحة والحلقة والطلاء والعلامات والتعبئة إلى فحوص منفصلة.
أرسل متطلبات هندسة القرص
حدد النوع والأوزان والسطح والطريقة والكمية والعلامة والتعبئة والوجهة. ستراجع ChinaFreeWeight خطة قابلة للتصنيع.
