دليل شراء لواجهة القرص والقضيب
كيفية تحديد فتحة القرص الأولمبي وملاءمتها لجلبة القضيب
دليل للمشتري لتحديد توافق فتحة قرص الأوزان مع جلبة القضيب عبر الأبعاد النهائية والخلوص والاستدارة والمحاذاة وفحص الدفعة.

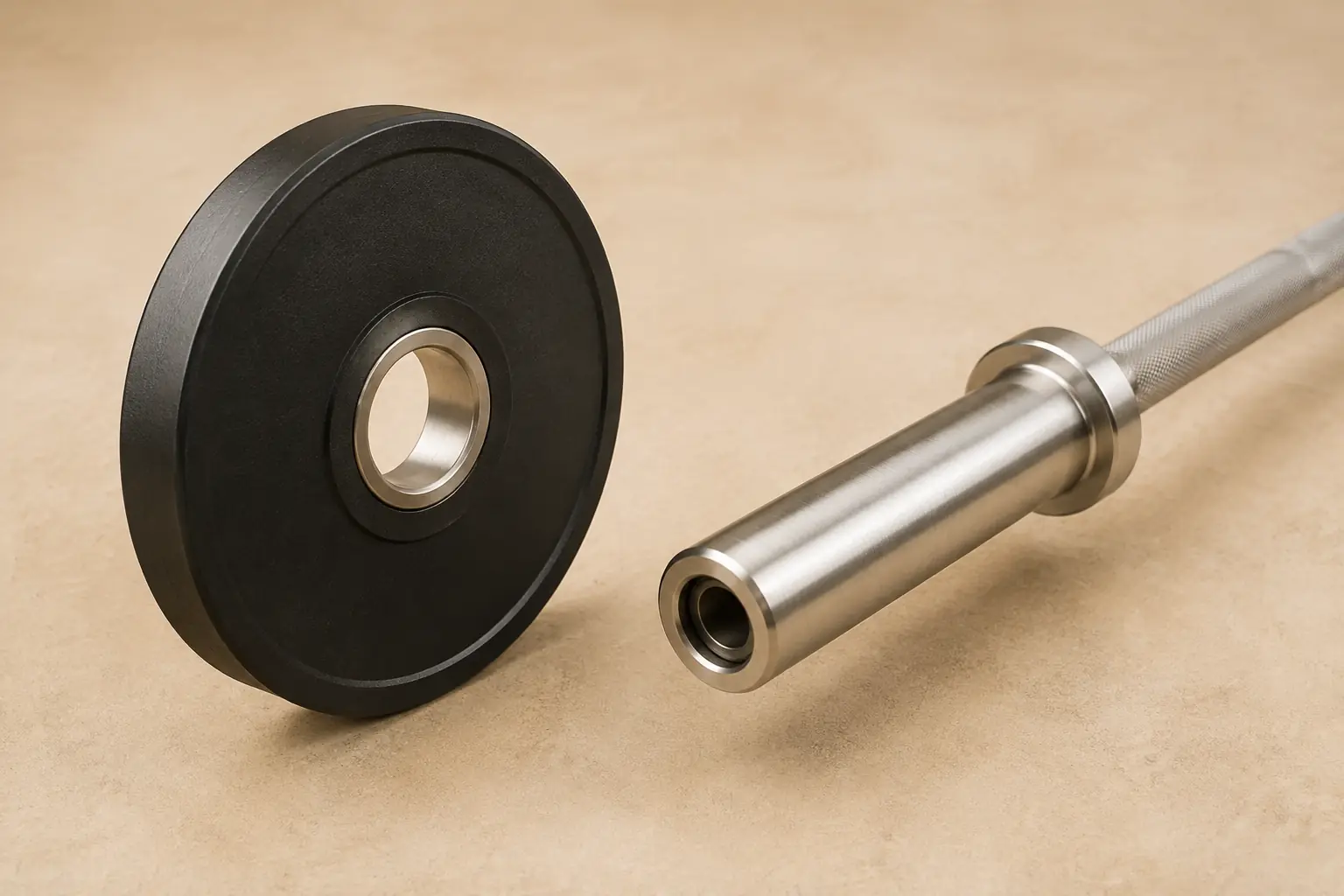

الإجابة المباشرة: تعامل مع القرص والجلبة كواجهة واحدة
لا تضمن كلمة «أولمبي» وحدها أن كل قرص ينزلق بسلاسة على كل قضيب. يجب مقارنة أكبر قطر خارجي نهائي لجلبة التحميل مع أصغر قطر داخلي نهائي للفتحة أو الحلقة المعدنية. كما تؤثر الاستدارة والاستقامة وسماكة الطلاء والنتوءات ومحاذاة الحلقة وطريقة القياس.
إذا كان التوافق شديد الضيق تتباطأ عملية تغيير الأوزان وقد يعلق القرص بسبب الأوساخ أو الضرر البسيط. وإذا زاد الخلوص يهتز القرص ويصدر صوتاً؛ أما قفل القضيب فيحد الحركة الطولية ولا يصلح الخلوص الشعاعي. تراجع PowerBaseFit الواجهتين معاً في مشروعات OEM وODM والشعار المخصص والعلامة الخاصة والتوريد بالجملة.
50 مم و2 بوصة اسمان للفئة وليسا قياساً واحداً
تساوي بوصتان 50.8 مم، وليس 50.0 مم. ومع ذلك يُستخدم الاسمان تجارياً لوصف فئة المعدات الأولمبية، بينما توجد أنظمة منزلية بفتحات أصغر. كذلك تختلف فتحات المنتجات المنشورة باختلاف نوع القرص والرياضة. لذلك لا يجوز تحويل الاسم التسويقي مباشرة إلى سماحية تصنيع.
افصل أولاً بين الفئة الأولمبية والأنظمة الأصغر، ثم اكتب الأبعاد النهائية وحدودها لكل موديل. وإذا كان المشروع ملزماً بقواعد اتحاد أو قائمة معدات معتمدة، فاذكر الوثيقة والإصدار والرياضة بدقة؛ لا تخلط متطلبات رفع الأثقال والقوة البدنية والاستخدام التجاري العام.
اكتب مواصفات جانبي التوافق
بالنسبة إلى القضيب، حدد الموديل والقطر الخارجي النهائي للجلبة بعد المعالجة وسماحيته واستدارته واستقامته ومنطقة القياس. وبالنسبة إلى القرص، حدد الرمز والقطر الداخلي النهائي وسماحيته وعمقه والشطف وحالة الحافة وتركيب الحلقة المعدنية. يجب تسجيل الوحدة ودقة الأداة مع كل نتيجة.
تقارن حالة الضيق القصوى أصغر فتحة مسموحة بأكبر جلبة مسموحة، وتقارن حالة الاتساع القصوى أكبر فتحة بأصغر جلبة. يجب أن يوضح الرسم ما إذا كانت الأخاديد أو الانتقالات أو مناطق الحجب خارج القياس حتى يقيس المصنع والمفتش الشيء نفسه.
مصفوفة ضبط توافق القرص والقضيب
| العنصر | ما يجب تحديده | سبب الفحص |
|---|---|---|
| جلبة القضيب | القطر الخارجي النهائي والسماحية والاستدارة والاستقامة ومنطقة القياس | يحدد سطحي التلامس الأقصى والأدنى |
| الفتحة أو الحلقة | القطر الداخلي النهائي والسماحية والعمق والشطف والحافة | يضبط الإدخال والإخراج والاهتزاز |
| الخلوص عند الحدود | أصغر فتحة مع أكبر جلبة؛ أكبر فتحة مع أصغر جلبة | يختبر الحالتين القصوى |
| العملية | جلوس الحلقة والتشغيل والطلاء ومناطق الحجب | يحمي الواجهة المعتمدة |
| المرجع الوظيفي | جلبة أو قالب معروف وطريقة إدخال وإخراج | يربط القياس بالاستخدام |
| العينة والتغيير | الرموز والدفعات والأطراف والسجلات ومسببات الإعادة | يحمي الطلب وإعادة الشراء |
قس في أكثر من اتجاه وعمق
قد تخفي قراءة واحدة فتحة بيضاوية أو مخروطية أو حلقة مائلة أو نقطة مرتفعة في الجلبة. اتفق على مواضع القياس واتجاهاته وأعماقه والأداة المتحققة المناسبة. قد يكفي القدمة في فحص معين، بينما قد يحتاج الضبط المتكرر إلى مقياس داخلي أو ميكرومتر أو قالب مرور وعدم مرور.
يُجرى اختبار الاستخدام على جلب مرجعية نظيفة ومعروفة وغير متضررة. أدخل القرص باستقامة، وتحقق من حركته على الطول المتفق عليه ثم أخرجه باليد. لا تصنفر العينة ولا تضربها ولا تجبرها على المرور، لأن ذلك يخفي أي الجزأين خرج عن الشرط.
اضبط الحلقة المعدنية والتشغيل والتشطيب
يمكن أن تتكون فتحة قرص الحديد أو المطاط أو البولي يوريثان أو القرص المخصص للإسقاط بطرق مختلفة: صب أو تشغيل أو حلقة فولاذية أو طبقة طلاء. لذلك ينبغي للمواصفة أن تضبط النتيجة النهائية والخطوة المؤثرة، لا أن تفترض مساراً واحداً لكل المواد.
افحص تمركز الحلقة وجلوسها وميلها والحواف المكشوفة والنتوءات وتراكم الطلاء والضرر. وفي الأقراص المخصصة للإسقاط يحتاج ارتباط الحلقة بالجسم إلى مراجعة خاصة؛ قياس الفتحة وحده لا يثبت قوة التثبيت. يجب ألا يغطي الشعار أو اللون سطح الفحص أو يغير عملية الفتحة المعتمدة.
اعتمد عائلة ممثلة لا زوجاً مناسباً فقط
قد يخفي توافق قرص واحد مع قضيب واحد اختلافات الإنتاج. شمل أخف الأقراص وأثقلها ذات الصلة، والقوالب أو الحلقات المختلفة، وطرفي القضيب وكل عائلات القضبان المستخدمة. إذا كانت الصالة ستجمع أقراصاً جديدة مع قضبان موجودة، فأرسل قياسات موثوقة أو قطعاً ممثلة قبل الاعتماد.
وزع عينة فحص الدفعة على الرموز والدفعات والصناديق. سجل كل قياس مع نتيجة اختبار التوافق؛ المتوسط لا يجعل القطعة الخارجة عن الحد مقبولة. تغيير مورد الحلقة أو إعداد التشغيل أو نظام الطلاء أو تشطيب الجلبة يستلزم مقارنة جديدة بالمرجع المحتفظ به.
احم التوافق أثناء التشطيب والشحن والاستلام
قد يزيد الطلاء قطر الجلبة، وقد تقلل الزيادة الموضعية أو الصدأ أو الانبعاج أو الأوساخ الخلوص المتاح. لذلك قس المنتج النهائي. قبل التعبئة افحص الحواف ونظف البقايا وافصل القطع الثقيلة حتى لا تضرب الفتحة أو الجلبة أثناء النقل.
عند الاستلام صور حالة الصناديق وحدد العينات واختبرها على قضبان مرجعية نظيفة قبل توزيع الطلب. اعزل القرص الذي يعلق والجلبة التي تحمل ضرراً بارزاً. تحافظ الصيانة الدورية على الأسطح، لكنها ليست تصريحاً لإعادة تشغيل منتج غير متوافق. ويبقى استخدام الأقفال المناسبة ضرورياً.
قائمة فحص العينة والإنتاج
- تحديد كل رمز قرص وموديل قضيب
- تسجيل حدود الفتحة والجلبة النهائية بوحدة واحدة
- تحديد المواضع والاتجاهات والعمق والأدوات
- فحص الاستدارة والميل والنتوء والطلاء ومحاذاة الحلقة
- اختبار تركيبات الحدود القصوى
- اعتماد الإدخال والإخراج اليدوي على مراجع معروفة
- توزيع العينة على الدفعات والصناديق والأوزان والطرفين
- الاحتفاظ بالرسم وسجل العينة وإصدار الرسوم ومسببات التغيير
أرسل طلب سعر بمعايير قبول قابلة للقياس
اذكر سوق الوجهة وأنواع الأقراص والأوزان والكميات لكل رمز وموديلات القضبان وحدود الجلبة والفتحة النهائية وطريقة القياس والمراجع الوظيفية وخطة العينة والتعبئة وفحص الاستلام. أضف نظام KG أو LB والشعار واللون ورسوم الصندوق وهوية العلامة الخاصة.
في ODM، وضح مبكراً أي حلقة أو محور أو هندسة جلبة جديدة لأنها قد تغير الأدوات والتحقق. وفي OEM والتوريد بالجملة، اعتمد رسماً وسجل عينة مضبوط الإصدار قبل الإنتاج. تؤكد PowerBaseFit الإمكانات والعينة وشروط الطلب والفحص من التركيبة الفعلية، لا من وصف «أولمبي» وحده.
الأسئلة الشائعة
هل 50 مم و2 بوصة متساويان تماماً؟
لا. بوصتان تساويان 50.8 مم. اطلب الأبعاد النهائية والسماحيات بدلاً من الاعتماد على الاسم.
هل يركب كل قرص أولمبي على كل قضيب أولمبي؟
ليس تلقائياً. تؤثر الحدود النهائية والاستدارة والتشطيب والضرر والنظافة.
ما الخلوص الصحيح للقرص؟
لا يوجد رقم واحد لكل المنتجات. حدد القاعدة أو الاستخدام ثم اختبر أقصى حالتي ضيق واتساع.
لماذا يعلق القرص على الجلبة؟
قد تكون الجلبة كبيرة أو غير مستديرة، أو الفتحة صغيرة أو مخروطية، أو توجد نتوءات أو طلاء زائد أو أوساخ أو صدأ أو ضرر أو حلقة مائلة.
لماذا يهتز القرص أو يصدر صوتاً؟
قد تكون الفتحة كبيرة أو الجلبة صغيرة أو مهترئة أو الحلقة غير محاذية. قس الجزأين.
هل يصلح القفل فتحة واسعة؟
القفل يحد الحركة الطولية، لكنه لا يصلح الخلوص الشعاعي أو محاذاة الحلقة.
كيف أفحص طلباً بالجملة؟
استخدم عينة متفقاً عليها من الرموز والدفعات، وسجل قياسات الفتحة والجلبة، وافحص الحواف والحلقات واختبر مراجع معروفة.
هل توفر PowerBaseFit أقراصاً وقضباناً مخصصة؟
يمكننا مراجعة OEM وODM والشعار والعلامة الخاصة والتوريد بالجملة. تؤكد الموديلات والعينات والقبول حسب المشروع.
أكد التوافق قبل الإنتاج
أرسل نطاق الأقراص والقضبان والأبعاد والعلامة والتعبئة والوجهة لنراجع خطة عينة وفحص عملية.
