مواصفات عملية لمشتري معدات القوة
كيف تحدد القطر الخارجي وشكل قرص الوزن
دليل للمستوردين لتحديد قطر قرص الوزن وشكله وارتفاع القضيب والخلوص والتخزين وفحص الشحنة.

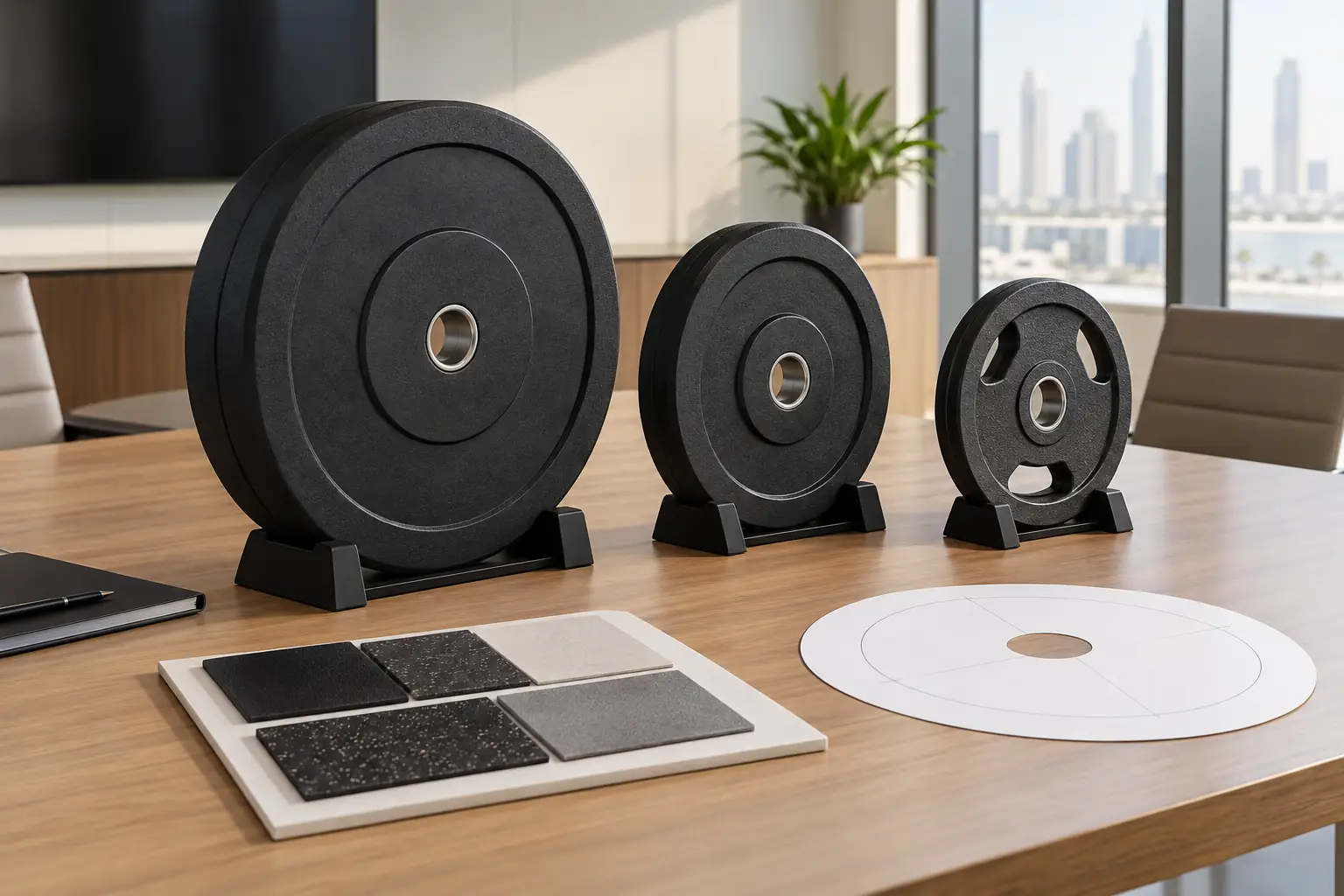

افصل بين القطر والفتحة والسماكة
قد تحتفظ أقراص البامبر بقطر خارجي واحد عبر عدة أوزان، بينما تتدرج أقراص الحديد والمقابض والأوزان الجزئية عادة حسب الكتلة. لذلك لا تكفي عبارة «أولمبي» لوصف الشكل النهائي.
يجب أن يسجل طلب العرض لكل رمز صنف القطر الخارجي وفتحة المركز والسماكة في حقول مستقلة. القطر يحدد موضع ملامسة الأرض والخلوص، أما الفتحة فتخص توافق الكم، والسماكة تحدد سعة التحميل على القضيب.
ابدأ بطريقة الاستخدام في النادي أو المشروع
في الرفعة الميتة والرفع الأولمبي يحدد أكبر قرص يلامس المنصة ارتفاع محور القضيب. أما الأقراص الأصغر فتضيف حملاً من دون أن تشارك بالضرورة في نقطة التلامس. وفي الأجهزة المحملة بالأقراص تصبح المسافة إلى الإطار ومسار الحركة أهم من ارتفاع المنصة.
قد يحتاج مركز تدريب إلى أقراص خفيفة كاملة القطر لتعليم الحركة، بينما يفضل نادٍ مزدحم أقراصاً معدنية متدرجة توفر مساحة التخزين. حدد السيناريو قبل اختيار الرسم.
خريطة اختيار شكل القرص
| الفئة | سؤال الشراء | الأثر |
|---|---|---|
| بامبر كامل القطر | أي أوزان تشترك في المحيط؟ | ارتفاع القضيب وملامسة الأرض |
| قرص تعليمي | هل الوزن الخفيف كامل القطر؟ | تعلم الحركة |
| حديد أو مقابض | هل يتدرج القطر مع الكتلة؟ | كثافة التخزين |
| أوزان جزئية | ما حد الحافة وبروز القلب؟ | ترتيب التحميل |
| قرص جهاز | ما الخلوص حول الوتد والإطار؟ | توافق الجهاز |
| علامة خاصة | هل يغير الشعار أو القالب المحيط؟ | إعادة الاعتماد |
ضع رقم 450 مم في نطاقه الصحيح
تذكر قواعد IWF قياس 450 مم مع سماحية للأقراص الأكبر ضمن معدات منافساتها، وتضع قواعد IPF حداً لأكبر قطر. هذه المراجع مفيدة كنقطة مقارنة، لكنها لا تجعل كل قرص تجاري بقطر واحد.
إذا طلب المشروع توافقاً مع قاعدة منافسة، فاذكر الجهة والإصدار والرمز الذي ينطبق عليه الشرط. لا تستخدم رقم القطر دليلاً على دقة الوزن أو الارتداد أو متانة القلب أو ملاءمة الإسقاط.
ثبت محيط القطعة بعد الطلاء أو التغطية
ينبغي أن يوضح الرسم القطر الأقصى والسماحية ومحاور القياس والاستدارة والحافة المشطوفة أو نصف القطر وبروز الكتابة والمقابض والقلب. كما يجب الاتفاق هل تدخل الزوائد المطاطية أو آثار خط الفصل ضمن الحد.
في طلبات OEM وODM والشعار المخصص والعلامة الخاصة، يمكن لتغيير القالب أو حلقة اللون أو نقش الحافة أن يغير نقطة التلامس. اربط اعتماد الرسم بالعينة النهائية ورقم المراجعة والتغليف.

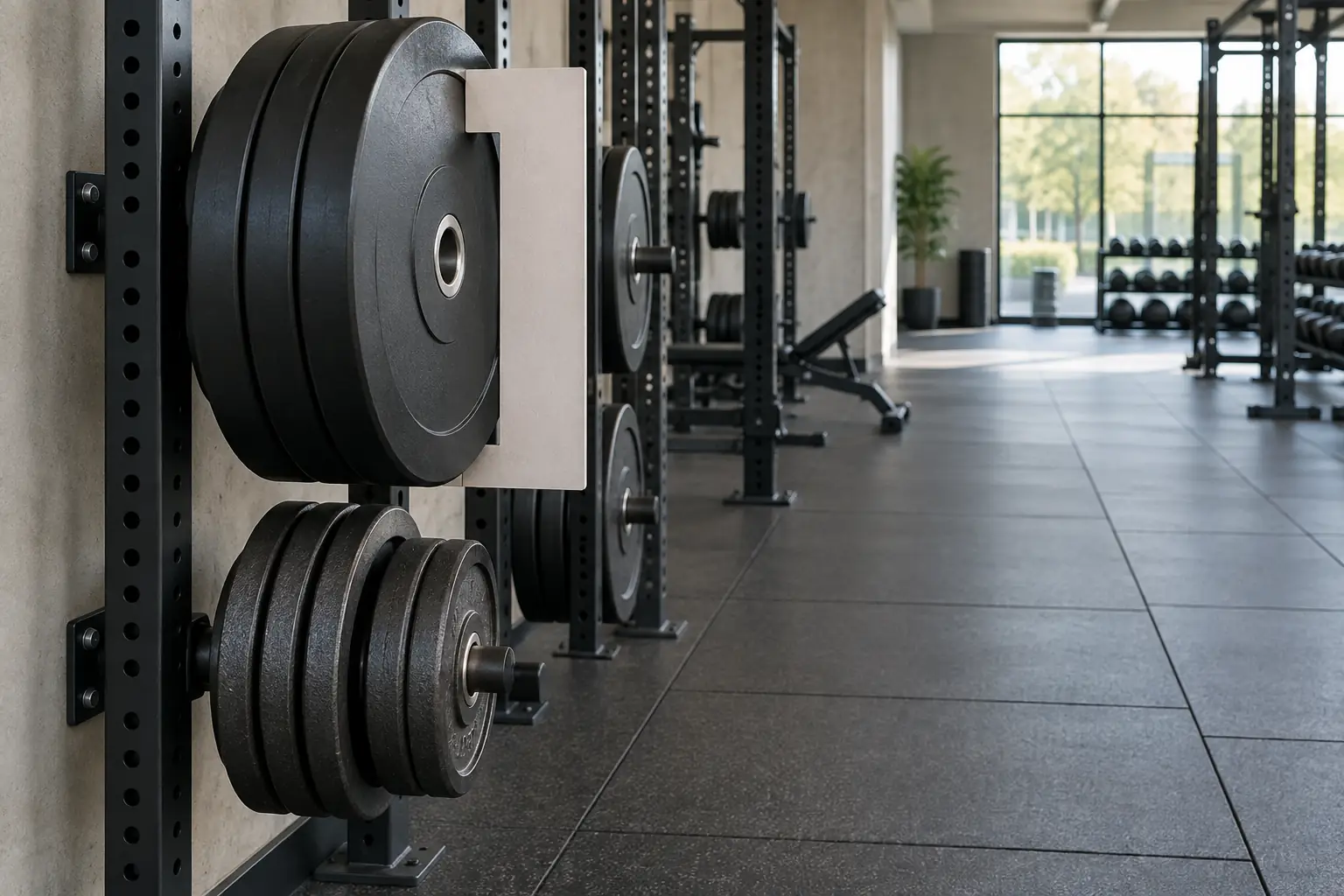

اختبر الخلوص والتخزين كمجموعة كاملة
قارن أكبر محيط فعلي مع أوتاد الرف والعربة وإطار الجهاز والغطاء الواقي. اختبر سحب قرص من موضع ممتلئ، لأن فتحة المقبض لا تساعد إذا انحشرت الأصابع بين قرصين متجاورين.
راجع أيضاً أبعاد الكرتون والفواصل والبليت ومسار التفريغ. القرص الخفيف كامل القطر يستهلك مساحة سطحية، بينما القرص المعدني الأصغر يركز الوزن في مساحة أقل.
اعتمد عينات عند كل تغير هندسي
لا تختبر وزناً واحداً ممثلاً للسلسلة كلها. اختر الخفيف والمتوسط والثقيل، وأضف عينة عند تغير القطر أو القالب أو القلب أو المقبض. قس المحاور المتفق عليها فوق سطح مناسب وافحص الحافة وتطابق الزوج.
القرص الخفيف كامل القطر قد يكون تعليمياً فقط. اطلب من المورد تعليمات الاستخدام لكل وزن مع نوع القضيب والأرضية المتوقعين قبل تثبيت تشكيلة البيع.
حوّل الاستلام إلى سجل قابل للقرار
قبل أخذ العينة طابق الكرتون ورمز الصنف والمراجعة. سجل القطر على أكثر من محور، والاستدارة، والحافة المتضررة، وانحراف القلب، وتمايل الوجه، وتطابق الزوج، وتجربة الرف أو الجهاز.
يظل فحص الكتلة والفتحة والسماكة والإسقاط بنوداً مستقلة. تستطيع PowerBaseFit مناقشة خطة فحص عملية في المصنع للتوريد بالجملة؛ ويتحدد عدد العينات والحدود وموعد التسليم وMOQ بعد اعتماد التكوين.
قائمة طلب العرض والاستلام
- حدد الحركة والقضيب أو الجهاز والأرضية
- اكتب الكتلة والمادة والقطر والسماحية لكل رمز
- افصل القطر الخارجي عن الفتحة والسماكة
- حدد محاور القياس والاستدارة والحافة
- تحقق من الرف والأوتاد والإطار والكرتون والبليت
- اعتمد عينة عند كل تغير هندسي
- ثبت الشعار واللون والقالب ورقم المراجعة
- اتفق على العينة والسجل ومعالجة عدم المطابقة
الأسئلة الشائعة
هل كل أقراص الأوزان لها القطر نفسه؟
لا. بعض سلاسل البامبر تستخدم محيطاً واحداً، بينما تتدرج سلاسل الحديد والمقابض والأوزان الجزئية غالباً حسب الكتلة.
هل يجب أن يكون قطر البامبر 450 مم؟
هذا القياس مرتبط بفئات وقواعد منافسات محددة. اذكر المعيار والإصدار والرمز بدلاً من تعميمه على كل المنتجات.
كيف أفحص الاستدارة؟
اتفق على محاور أو طريقة دوران وسطح القياس والأداة والحد قبل الإنتاج، ثم سجل النتيجة لكل عينة.
هل القطر الكبير يعني أن القرص قابل للإسقاط؟
لا. قابلية الإسقاط تعتمد أيضاً على المادة والقلب والبنية واختبار الاستخدام وتعليمات كل وزن.
هل أستطيع مزج أقراص بأقطار مختلفة؟
يمكن ذلك إذا بقي ارتفاع القضيب ونقطة التلامس والتسلسل والسعة مناسباً للاستخدام المقصود.
ما الذي يتغير مع الشعار الخاص؟
قد تتغير الكتابة البارزة أو حلقة اللون أو القالب والحافة، لذلك يلزم اعتماد المحيط والعينة النهائية من جديد.
راجع القطر قبل اعتماد القالب
أرسل قائمة الأوزان والاستخدام والقضيب أو الجهاز وحدود التخزين. نساعدك في تحويلها إلى رسم وعينة وخطة فحص قابلة للتطبيق.
