Cómo Inspeccionar la Planitud de Discos Olímpicos
Defina e inspeccione planitud, apoyo de cara, asiento del buje y consistencia de lote antes de aprobar discos olímpicos al por mayor.
Respuesta breve: defina cara, apoyo y decisión antes de medir
Que un disco se balancee sobre una mesa no demuestra por sí solo que toda su cara esté alabeada. Un logotipo en relieve, textura moldeada, buje saliente, suciedad o apoyo irregular pueden provocar el mismo efecto. El comprador debe identificar la superficie controlada, usar una referencia limpia y estable y acordar método y límite propios del modelo antes de producir.
ChinaFreeWeight es fábrica para programas OEM, ODM, marca propia y suministro a granel. Podemos revisar un plan geométrico por modelo, pero no hay una tolerancia universal responsable para hierro fundido, discos revestidos, poliuretano y bumper. La construcción, el uso y el plano aprobado mandan.
Separe planitud, balanceo, alineación del buje y holgura
La planitud describe la desviación de una superficie identificada respecto de un plano ideal. El balanceo es una observación funcional rápida. Tres puntos altos, letras o textura pueden impedir un contacto continuo sin invalidar la función. El plano debe indicar si se controla la cara moldeada, un anillo mecanizado, la cara del buje u otra zona de apoyo.
El bamboleo montado en la barra es otro síntoma. Puede deberse a holgura del agujero, inserto inclinado, batimiento del buje, manga dañada o apilado irregular. Compruebe por separado el contacto de cara y el comportamiento en barra. Un giro visual no identifica la causa.
Especifique el producto en vez de copiar una norma de competición
Las reglas vigentes de IWF e IPF establecen dimensiones, masa y equipos aprobados dentro de sus competiciones. No fijan un único límite comercial de planitud para todos los discos de gimnasio. ISO 1101 aporta lenguaje para tolerancias geométricas, pero no elige el valor adecuado del producto.
Escriba SKU, material, nominal, superficie, relieves excluidos, apoyo, recorrido, unidades, redondeo y regla de decisión. Si el requisito es funcional, describa el contacto o apilado necesario. No copie la cifra de un competidor, otro espesor o un modelo certificado ajeno.

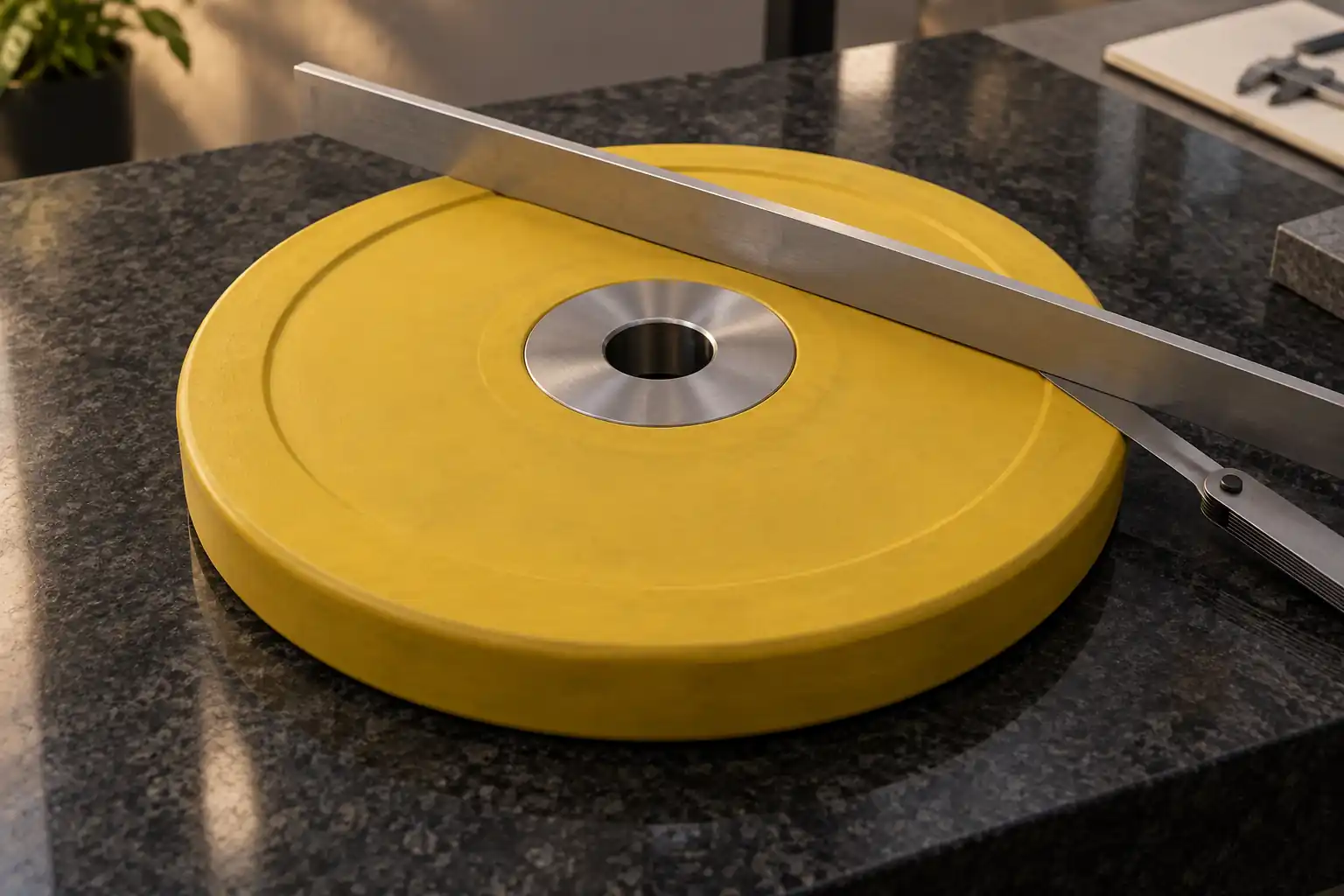

Use una referencia limpia y una secuencia repetible

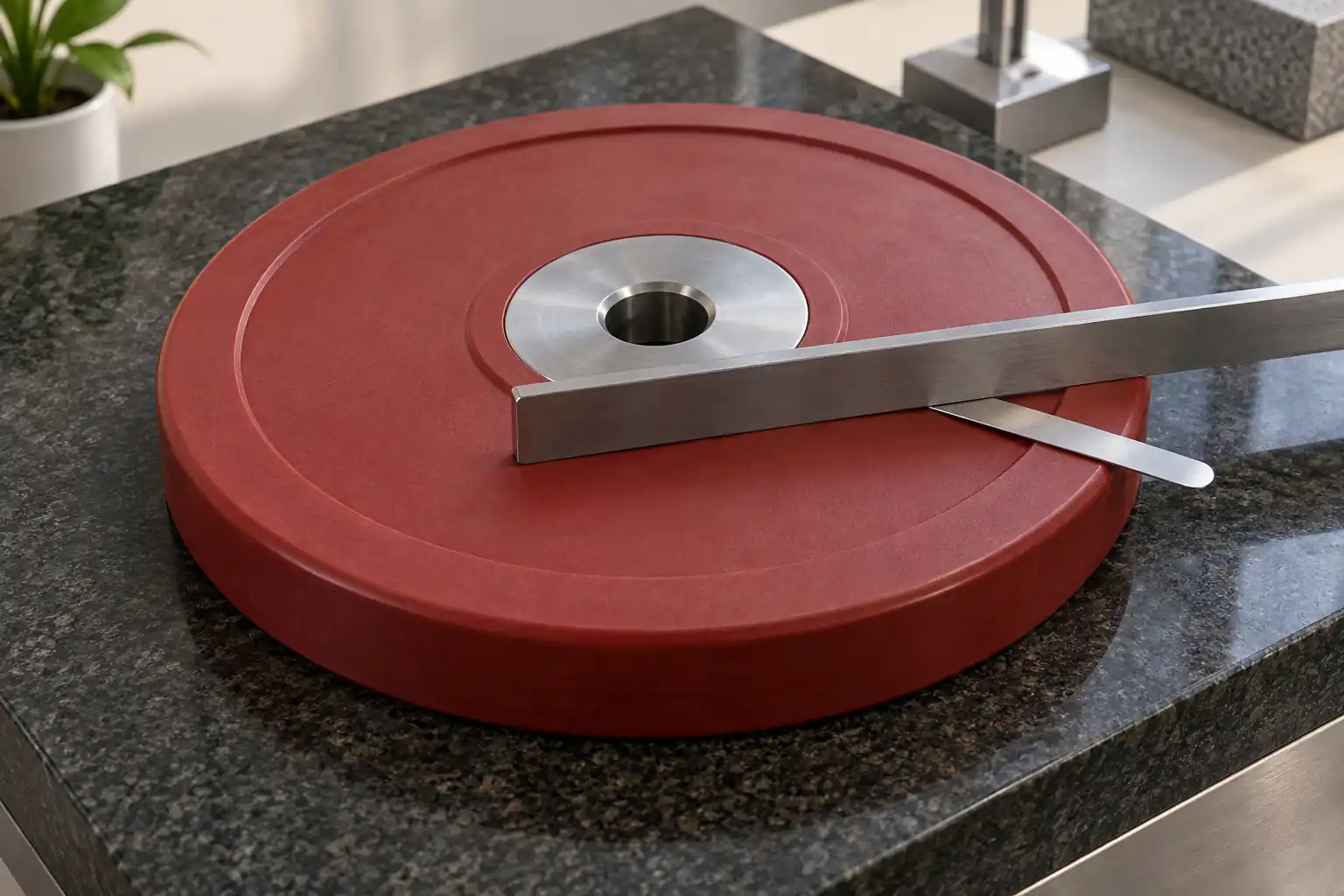

Comience con una mesa de planitud verificada u otra referencia adecuada a la decisión. Limpie pieza y base, deje estabilizar el disco e identifique la cara inferior. El balanceo sirve para cribar; regla y galga localizan huecos. Para un resultado controlado, un comparador sobre soporte estable puede recorrer puntos definidos sin mover la pieza.
Anote si el disco descansa libre, sobre apoyos o sobre el buje. No aplaste a mano un bumper flexible para declararlo conforme. Evite letras, nervios o rebabas salvo que formen parte del control. Repita posición y cara cuando lo exija el método y conserve lecturas individuales.
Matriz de especificación y evidencia
| Decisión | Qué especificar | Evidencia |
|---|---|---|
| Producto | SKU, material y gama | Plano aprobado |
| Característica | Cara, apoyo de buje o superficie funcional | Vista marcada |
| Apoyo | Libre, calzos o contacto definido | Foto del método |
| Aceptación | Límite, unidad, redondeo y exclusiones | Especificación firmada |
| Equipo | Referencia, palpador y resolución adecuados | Registro |
| Recorrido | Puntos, anillos, giros y repeticiones | Instrucción |
| Muestreo | Pesos, cavidades, periodos y cajas | Registro de selección |
| Cambios | Utillaje, inserto, acabado y embalaje | Historial |
Adapte el control a la construcción
La fundición puede mostrar ángulo de desmoldeo, línea de partición, pistas mecanizadas y espesor de pintura. Caucho o PU añaden contracción, espesor y relieve. Los bumper ligeros pueden flexar más y su buje puede sobresalir por diseño. Por eso la zona funcional debe decidirse antes del instrumento.
Núcleo, cierre y enfriamiento del molde, ubicación del inserto, mecanizado, recubrimiento y almacenamiento desigual son causas posibles. La lectura muestra una condición, no demuestra la causa. Aísle desviaciones e investigue. Masa, diámetro, ajuste, retención del buje y acabado siguen siendo controles separados.
Muestree pesos, cavidades, turnos y cajas
Incluya pesos ligeros, medios y pesados porque geometría, flexibilidad y utillaje cambian en una serie. Distribuya la muestra entre periodos, cavidades, preparaciones, lotes de recubrimiento y cajas. No tome solo unidades accesibles de una paleta. Cuando exista identificación de cavidad, línea o preparación de mecanizado, consérvela en la muestra para localizar patrones sin atribuir el problema a todo el lote. El objetivo es representar las fuentes de variación de cada familia, no alcanzar una cifra aislada de inspecciones.
El informe debe indicar SKU, nominal, cara, apoyo, referencia, instrumento, puntos, resultado, unidad, revisión, fecha y disposición. Las fotos explican la configuración, pero no reemplazan valores. Si recepción y preembarque difieren, compare limpieza, temperatura, apoyo, orientación y superficie juzgada. Acordar de antemano la regla de escalado evita decisiones improvisadas: indique quién revisa el hallazgo, cómo se eligen nuevas unidades, qué método se repite y qué evidencia acompaña una liberación, segregación o investigación. Conserve los datos por unidad; un promedio puede ocultar un disco claramente atípico.
Proteja la geometría en marca propia, embalaje y reposición
Un logo moldeado, grabado o inserto coloreado puede cambiar la altura local. Congele arte, relieve, perfil del buje, material, utillaje y cara controlada junto con la muestra. Los cambios ODM requieren revisión técnica; el trabajo OEM no debe redefinir silenciosamente el apoyo ni ocultar trazabilidad. Documente qué elementos pueden variar solo en apariencia y cuáles obligan a repetir la aprobación dimensional. Así, comprador y fábrica distinguen una modificación comercial de un cambio que altera el contacto o la medición.
Use separadores y patrón estable de paletizado para evitar residuos, bordes sin apoyo y pilas torcidas. En reposición, revise cambios de núcleo, molde, inserto, programa, recubrimiento o embalaje. El almacenamiento previo a la carga también debe mantener las piezas sobre una base limpia y uniforme, especialmente cuando se comparan unidades flexibles. Precio, MOQ y plazo pertenecen a la oferta. Envíe gama de pesos, uso y evidencia requerida para que la propuesta incluya el método de control, el registro esperado y los puntos que necesitan confirmación antes de fabricar.
Diez controles antes de aceptar la planitud
- Identificar SKU y construcción.
- Nombrar la superficie controlada.
- Separar balanceo y bamboleo del buje.
- Definir apoyo, orientación y limpieza.
- Elegir referencia e instrumento adecuados.
- Declarar el tratamiento de relieves.
- Cubrir pesos ligeros, medios y pesados.
- Repartir muestras por producción y cajas.
- Registrar lecturas y fotos del método.
- Reaprobar tras cambios geométricos o de embalaje.
Complete la especificación de compra
Preguntas frecuentes
¿Un disco que se balancea siempre está alabeado?
No. Relieve, suciedad, buje saliente y apoyo pueden causarlo. Inspeccione la superficie funcional acordada.
¿Cuál es la tolerancia estándar de planitud?
No existe un valor comercial universal. Defina límite y método por modelo.
¿Sirven una regla y una galga?
Sirven para una holgura acordada si se definen referencia, recorrido y decisión; no generan automáticamente un resultado completo de planitud.
¿Por qué bambolea en la barra aunque la cara parezca plana?
Holgura, inserto inclinado, batimiento del buje, manga o collar pueden ser responsables.
¿Debe apoyar el caucho o el buje?
Use el contacto funcional definido para el modelo. Un buje puede sobresalir intencionadamente.
¿Cuántos discos se inspeccionan?
Aplique muestreo por riesgo que cubra pesos, periodos, utillaje y cajas, sin un número universal.
¿La planitud demuestra toda la calidad?
No. Masa, diámetro, agujero, buje, recubrimiento, marcación y embalaje requieren controles propios.
