Cách Kiểm Tra Độ Phẳng của Đĩa Tạ Olympic
Xác định và kiểm tra độ phẳng, mặt tỳ, vị trí moay-ơ và tính đồng đều của lô đĩa tạ Olympic trước khi mua số lượng lớn.
Trả lời ngắn: xác định mặt, cách đỡ và quy tắc trước khi đo
Một đĩa tạ lắc trên bàn chưa chứng minh toàn bộ mặt bị cong vênh. Chữ nổi, vân khuôn, moay-ơ nhô, bụi bẩn hoặc mặt đỡ không phù hợp đều có thể tạo hiện tượng tương tự. Người mua cần chỉ rõ bề mặt được kiểm soát, dùng chuẩn sạch và ổn định, thống nhất cách đỡ, đường đo và giới hạn riêng cho mẫu trước khi sản xuất.
ChinaFreeWeight là nhà máy phục vụ chương trình OEM, ODM, nhãn riêng và cung ứng số lượng lớn. Chúng tôi có thể rà soát kế hoạch hình học theo mẫu, nhưng không có một giới hạn phổ quát phù hợp cho gang, đĩa bọc cao su, PU và bumper. Kết cấu, mục đích dùng và bản vẽ đã duyệt là cơ sở.
Tách độ phẳng, độ lắc, lệch moay-ơ và độ rơ lỗ
Độ phẳng mô tả sai lệch của một bề mặt được xác định so với mặt phẳng lý tưởng. Độ lắc chỉ là quan sát chức năng nhanh. Ba điểm cao, chữ nổi hoặc bề mặt có vân có thể làm gián đoạn tiếp xúc mà sản phẩm vẫn đúng chức năng. Bản vẽ phải nói rõ kiểm soát mặt khuôn, vòng gia công, mặt moay-ơ hay vùng tỳ khác.
Đĩa đảo khi lắp lên đòn có thể do khe hở lỗ, insert nghiêng, độ đảo mặt moay-ơ, ống tay đòn hỏng hoặc xếp chồng không đều. Kiểm tra tiếp xúc mặt và hành vi khi lắp riêng biệt. Quan sát quay bằng mắt không đủ để xác định nguyên nhân.
Viết yêu cầu theo sản phẩm, không sao chép luật thi đấu
Quy định IWF và IPF hiện hành mô tả kích thước, khối lượng và thiết bị được phê duyệt trong phạm vi thi đấu. Chúng không đưa ra một dung sai độ phẳng thương mại chung cho mọi đĩa tập. ISO 1101 cung cấp ngôn ngữ về dung sai hình học nhưng không chọn giới hạn phù hợp cho sản phẩm của người mua.
Hãy ghi SKU, vật liệu, khối lượng danh nghĩa, bề mặt, phần nổi loại trừ, cách đỡ, đường đo, đơn vị, làm tròn và quy tắc quyết định. Nếu là yêu cầu chức năng, mô tả tiếp xúc hoặc cách xếp cần thiết. Không lấy số của đối thủ, độ dày khác hoặc mẫu được chứng nhận để áp sang dòng nhãn riêng.
Dùng chuẩn sạch và trình tự có thể lặp lại

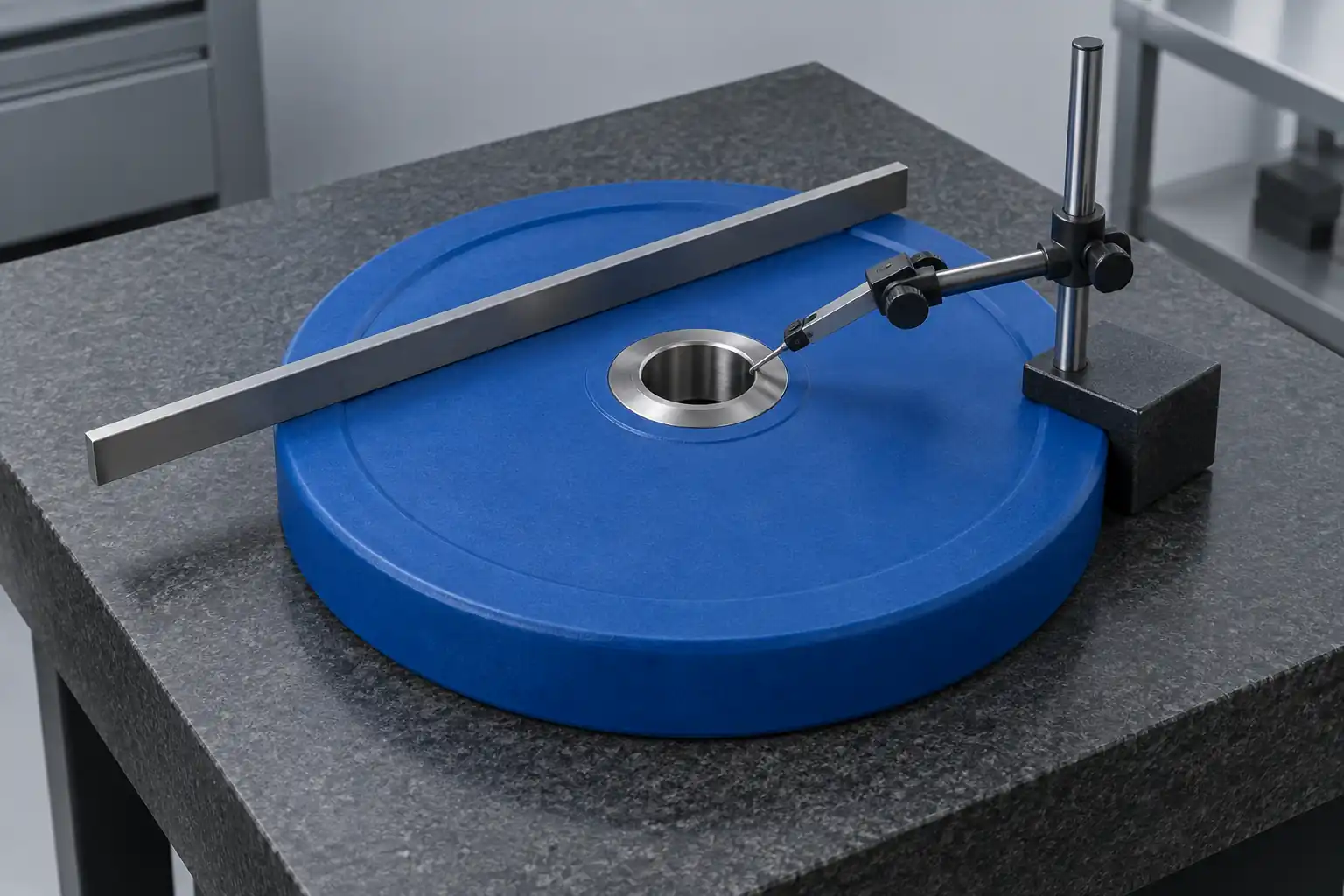

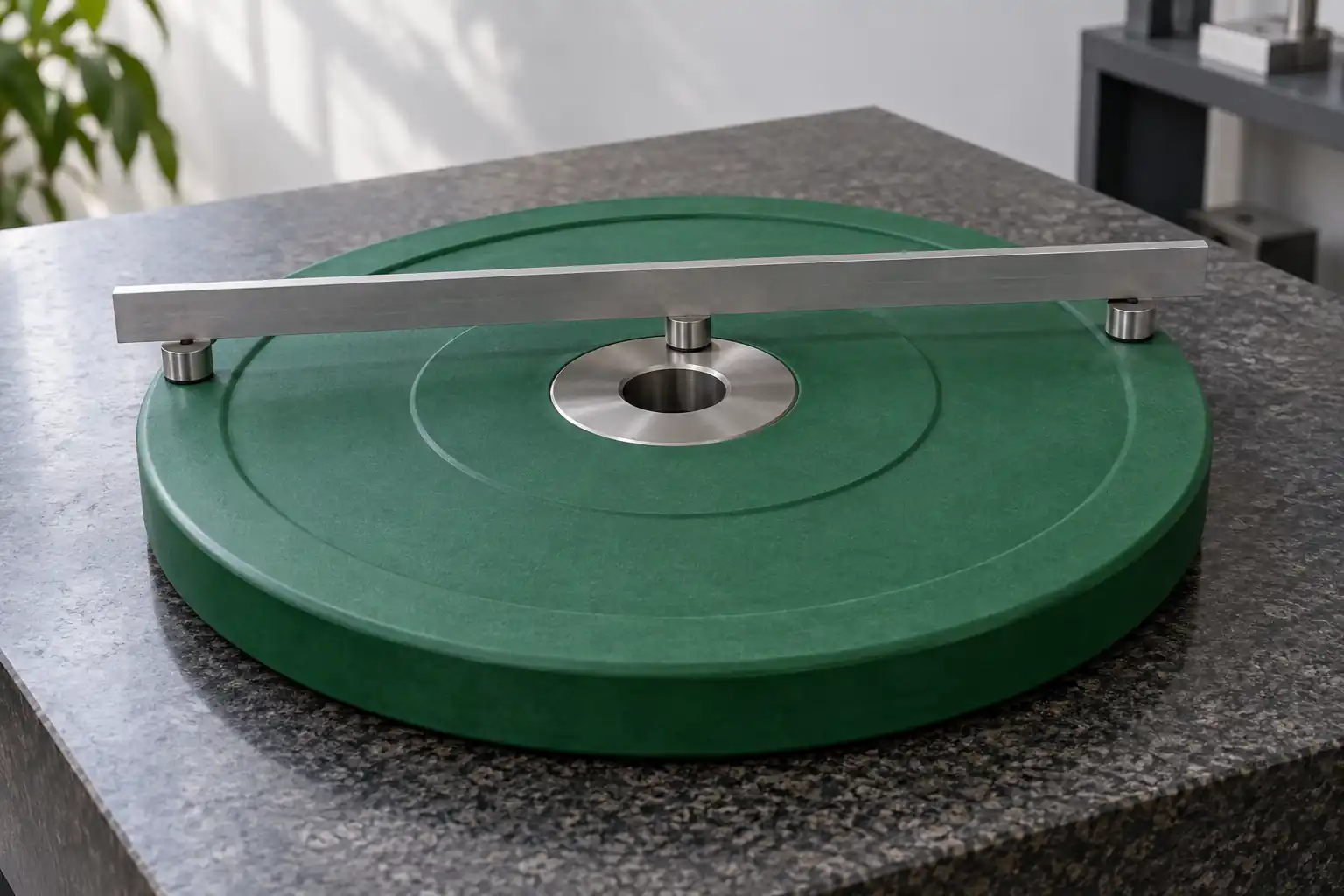

Bắt đầu bằng bàn chuẩn đã xác minh hoặc chuẩn khác có hồ sơ phù hợp. Làm sạch đĩa và chuẩn, ổn định trong môi trường đo và đánh dấu mặt dưới. Kiểm tra lắc dùng để sàng lọc; thước thẳng và lá căn tìm khe. Khi cần số liệu kiểm soát, đồng hồ so trên giá ổn định có thể quét các điểm đã định mà không làm dịch chuyển chi tiết.
Ghi rõ đĩa đặt tự do, trên các điểm đỡ hay trên mặt moay-ơ. Không dùng tay ép phẳng đĩa cao su mềm rồi kết luận đạt. Tránh chữ, gân và ba via nếu chúng không thuộc yêu cầu. Lưu từng kết quả và lần lặp.
Ma trận yêu cầu và bằng chứng
| Quyết định | Cần ghi | Cần lưu |
|---|---|---|
| Sản phẩm | SKU, vật liệu và dải tạ | Bản vẽ duyệt |
| Đặc tính | Mặt, vùng moay-ơ hoặc tiếp xúc chức năng | Hình có đánh dấu |
| Cách đỡ | Tự do, điểm đỡ hoặc chuẩn | Ảnh bố trí |
| Chấp nhận | Giới hạn, đơn vị, làm tròn và loại trừ | Yêu cầu ký duyệt |
| Dụng cụ | Chuẩn, đầu dò và độ phân giải | Hồ sơ thiết bị |
| Đường đo | Điểm, vòng, xoay và lặp | Hướng dẫn |
| Mẫu | Mức tạ, lòng khuôn, thời gian và thùng | Danh sách chọn |
| Thay đổi | Khuôn, insert, hoàn thiện và đóng gói | Lịch sử |
Điều chỉnh phép kiểm theo kết cấu
Đĩa gang có thể có góc thoát khuôn, đường phân khuôn, bề mặt gia công và lớp sơn. Cao su và PU bổ sung co ngót, chiều dày lớp phủ và chiều cao chữ. Bumper nhẹ có thể mềm hơn; moay-ơ thép có thể được thiết kế nhô. Vì vậy phải xác định mặt chức năng trước khi chọn dụng cụ.
Hình học lõi, đóng và làm nguội khuôn, vị trí insert, gia công, lớp phủ và lưu kho lệch tải đều là nguyên nhân khả dĩ. Kết quả đo cho biết trạng thái chứ không tự chứng minh nguyên nhân. Cách ly mẫu lệch và điều tra. Khối lượng, đường kính, độ lắp, giữ moay-ơ và bề mặt vẫn cần kiểm riêng.
Lấy mẫu theo mức tạ, lòng khuôn, thời gian và thùng
Bao gồm mức nhẹ, trung bình và nặng vì hình học, độ mềm và dụng cụ có thể thay đổi trong dải. Phân mẫu theo thời gian sản xuất, lòng khuôn hoặc gá gia công, lô phủ và thùng xuất khẩu. Chỉ lấy các sản phẩm dễ tiếp cận ở đầu pallet là chưa đủ.
Báo cáo cần có SKU, danh nghĩa, mặt, cách đỡ, chuẩn, dụng cụ, điểm đo, kết quả, đơn vị, phiên bản, ngày và quyết định. Ảnh giúp giải thích bố trí nhưng không thay số đo. Nếu kiểm nhận khác kiểm trước khi gửi, trước tiên đối chiếu độ sạch, nhiệt độ, cách đỡ, hướng và đúng bề mặt.
Bảo vệ hình học qua nhãn hiệu, đóng gói và đơn lặp
Logo đúc, khắc hoặc insert màu có thể thay đổi chiều cao cục bộ. Khóa artwork, độ nổi, biên dạng moay-ơ, vật liệu, dụng cụ và mặt kiểm cùng mẫu duyệt. Thay đổi ODM cần đánh giá kỹ thuật; artwork OEM không được âm thầm đổi mặt tỳ hoặc che mất nhận dạng lô.
Dùng tấm ngăn và sơ đồ pallet ổn định để tránh bụi, tỳ mép và chồng nghiêng. Với đơn lặp, xem lại mọi thay đổi lõi, khuôn, insert, chương trình gia công, lớp phủ hoặc đóng gói. Giá, MOQ và thời gian theo từng báo giá; hãy gửi dải tạ, mục đích và bằng chứng cần thiết.
Mười kiểm tra trước khi chấp nhận
- Xác định SKU và kết cấu.
- Gọi tên bề mặt được kiểm soát.
- Tách độ lắc mặt và độ đảo moay-ơ.
- Quy định cách đỡ, hướng và làm sạch.
- Chọn chuẩn và dụng cụ phù hợp.
- Nêu rõ cách xử lý phần nổi.
- Kiểm tra mức nhẹ, trung bình và nặng.
- Phân mẫu qua sản xuất và thùng.
- Lưu kết quả và ảnh bố trí.
- Duyệt lại sau thay đổi.
Hoàn thiện thông số mua hàng
Câu hỏi thường gặp
Đĩa tạ lắc có luôn bị cong không?
Không. Phần nổi, bụi, moay-ơ nhô và cách đỡ cũng gây lắc. Hãy kiểm đúng bề mặt chức năng đã thống nhất.
Dung sai độ phẳng tiêu chuẩn là bao nhiêu?
Không có một giá trị thương mại phổ quát. Cần quy định giới hạn và phương pháp theo mẫu.
Có thể dùng thước thẳng và lá căn không?
Có thể kiểm khe đã thỏa thuận nếu chuẩn, đường đo và quyết định được viết rõ; cách này không tự trở thành kết quả độ phẳng đầy đủ.
Vì sao đĩa trông phẳng vẫn đảo trên đòn?
Khe hở lỗ, insert nghiêng, độ đảo moay-ơ, tay đòn hoặc khóa có thể là nguyên nhân.
Cao su hay moay-ơ phải chạm chuẩn?
Dùng tiếp xúc chức năng được định nghĩa cho mẫu. Moay-ơ có thể nhô theo thiết kế.
Nên kiểm bao nhiêu đĩa?
Dùng kế hoạch theo rủi ro, phủ mức tạ, thời gian, dụng cụ và thùng, không dùng một con số chung.
Độ phẳng có chứng minh toàn bộ chất lượng không?
Không. Khối lượng, đường kính, lỗ, moay-ơ, lớp phủ, ký hiệu và bao bì cần kiểm riêng.
