Så Kontrolleras Planhet hos Olympiska Viktskivor
Specificera och kontrollera planhet, anliggning, navläge och partiets jämnhet före grossistköp av olympiska viktskivor.
Kort svar: definiera yta, upplag och beslut före mätning
En skiva som vippar på en bänk bevisar inte att hela sidan är skev. Upphöjd märkning, gjuten struktur, utskjutande nav, smuts eller ojämnt upplag kan ge samma symptom. Köparen bör ange kontrollerad yta, ren referens, upplagsvillkor och en modellspecifik gräns innan produktionen börjar.
ChinaFreeWeight är fabrik för OEM, ODM, private label och bulk supply. Vi kan granska en geometriplan för den aktuella modellen, men det finns inget ansvarsfullt universalvärde för gjutjärn, belagda skivor, PU och bumper plates. Konstruktion, användning och godkänd ritning styr.
Skilj planhet från vippning, navläge och passningsglapp
Planhet beskriver hur en utpekad yta avviker från ett idealiskt plan. Vippning är en snabb funktionsobservation. Tre höga punkter, text eller struktur kan hindra full kontakt utan att funktionen är fel. Ritningen måste ange om den gjutna sidan, en bearbetad ring, navytan eller en annan funktionell anliggning kontrolleras.
Sidkast på stången kan bero på hålglapp, lutande insats, navkast, skadad hylsa eller ojämn stapling. Kontrollera anliggning och monterat beteende var för sig. Ett visuellt snurrprov fastställer inte orsaken.
Skriv ett produktkrav i stället för att kopiera tävlingsregler
Gällande IWF- och IPF-regler beskriver mått, massa och godkänd utrustning inom sina tävlingar. De anger inte en generell kommersiell planhetstolerans för alla gymskivor. ISO 1101 ger språk för geometriska toleranser men väljer inte produktens lämpliga gräns.
Ange SKU, material, nominell vikt, yta, undantagna reliefer, upplag, mätväg, enhet, avrundning och beslut. Vid funktionskrav beskrivs nödvändig kontakt eller stapling. Kopiera inte ett värde från en konkurrent, annan tjocklek eller certifierad modell.
Använd ren referens och repeterbar följd

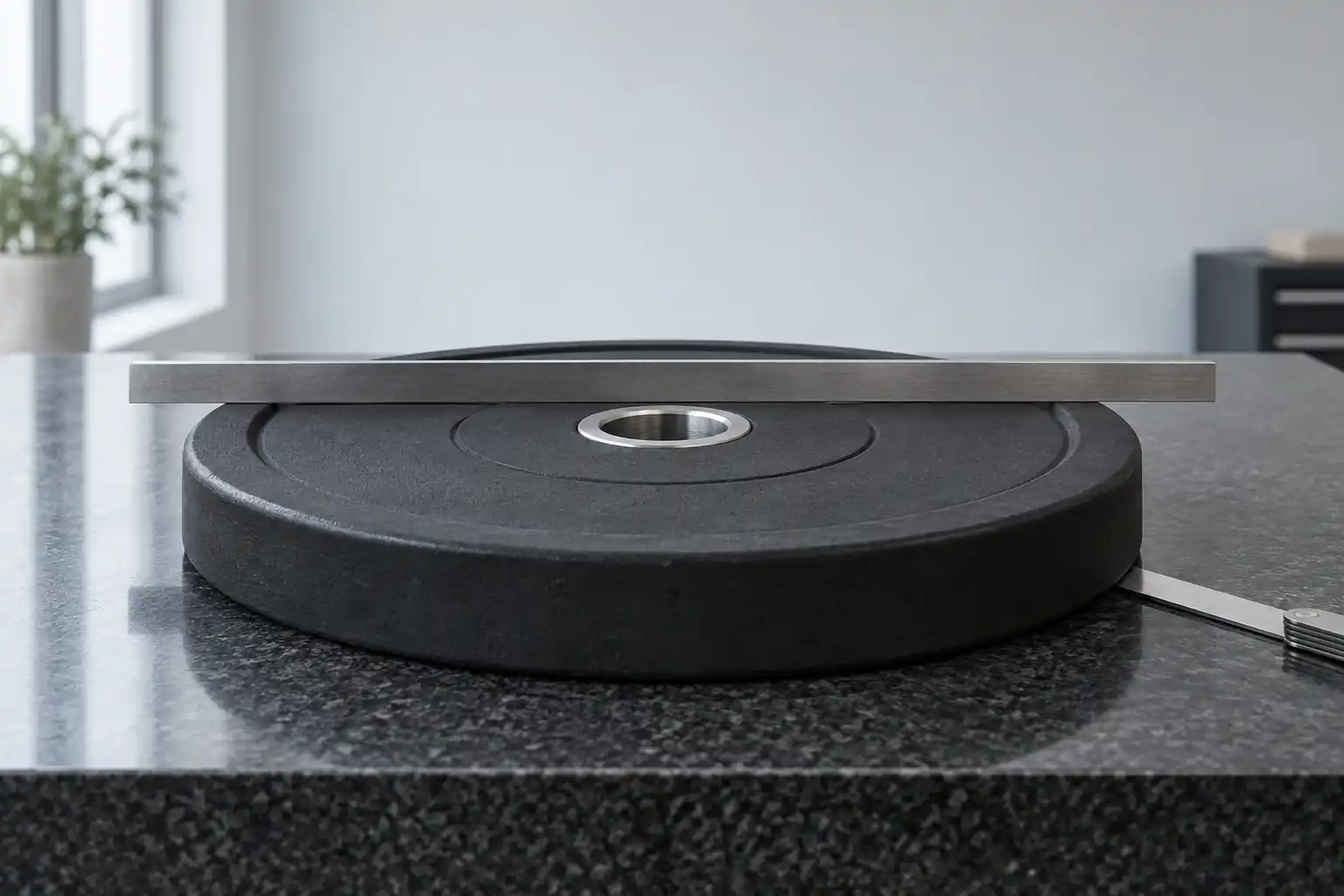

Börja med en verifierad mätplatta eller annan dokumenterat lämplig referens. Rengör skiva och underlag, låt dem stabiliseras och märk undersidan. Vippning kan sålla; rätskiva och bladmått lokaliserar glapp. För kontrollerade värden kan en mätklocka på stabilt stativ följa definierade punkter utan att flytta delen.
Dokumentera om skivan ligger fritt, på stöd eller navyta. Pressa inte en flexibel skiva plan för att få godkänt resultat. Undvik bokstäver, ribbor och grader om de inte ingår. Spara enskilda mätningar och upprepningar.
Matris för krav och underlag
| Beslut | Specificera | Spara |
|---|---|---|
| Produkt | SKU, material och viktserie | Godkänd ritning |
| Egenskap | Sida, navland eller funktionsyta | Markerad vy |
| Upplag | Fritt, stöd eller definierad referens | Uppställningsfoto |
| Acceptans | Gräns, enhet, avrundning och undantag | Signerad specifikation |
| Mätmedel | Referens, givare och upplösning | Utrustningspost |
| Mätväg | Punkter, ringar, rotationer och repetitioner | Instruktion |
| Prov | Vikter, kaviteter, tider och kartonger | Urvalslista |
| Ändring | Form, insats, finish och emballage | Historik |
Anpassa kontrollen till konstruktionen
Gjutna skivor kan ha släppvinkel, delningslinje, bearbetad anliggning och ytbeläggning. Gummi och PU tillför krympning, tjocklek och märkeshöjd. Lätta bumper plates kan vara mjukare och stålnavet kan avsiktligt ligga högre. Funktionsytan måste väljas före mätmedlet.
Kärna, formstängning, kylning, insatsläge, bearbetning, beläggning och ojämn lagring är möjliga orsaker. Mätningen visar tillståndet men bevisar inte orsaken. Spärra avvikare och utred. Massa, diameter, hålpassning, navhållning och finish kontrolleras separat.
Ta prov över vikter, verktyg, tider och kartonger
Ta med lätta, medelstora och tunga vikter eftersom geometri, flexibilitet och verktyg kan ändras genom serien. Fördela provet över produktionstid, formkaviteter eller uppspänningar, beläggningspartier och exportkartonger. Enkla delar från toppen av en pall räcker inte.
Rapporten visar SKU, nominell vikt, sida, upplag, referens, mätmedel, punkter, resultat, enhet, revision, datum och disposition. Foton förklarar uppställningen men ersätter inte värden. Vid skillnad i mottagning jämförs först renhet, temperatur, upplag, riktning och bedömd yta.
Skydda geometrin genom märkning, emballage och återköp
Gjutet märke, gravyr eller färgad insats kan ändra lokal höjd. Lås grafik, relief, navprofil, material, verktyg och kontrollyta med provet. ODM-ändringar kräver teknisk granskning; OEM-grafik får inte tyst flytta funktionsytan eller dölja spårbarhet.
Mellanlägg och stabil pallplan hindrar smuts, kantstöd och sneda staplar. Vid återorder granskas ändringar i kärna, form, insats, bearbetningsprogram, beläggning eller emballage. Pris, MOQ och ledtid är offertspecifika; skicka viktlista, användning och önskat underlag.
Tio kontroller före godkännande
- Identifiera SKU och konstruktion.
- Namnge kontrollerad yta.
- Skilj vippning från navkast.
- Definiera upplag, riktning och rengöring.
- Välj lämplig referens och mätmedel.
- Ange hur relief ska behandlas.
- Kontrollera lätta, medelstora och tunga vikter.
- Sprid prov över produktion och kartonger.
- Spara värden och uppställningsfoton.
- Godkänn igen efter ändringar.
Slutför inköpsspecifikationen
Vanliga frågor
Är en vippande skiva alltid skev?
Nej. Relief, smuts, navutsprång och upplag kan orsaka vippning. Kontrollera den avtalade funktionsytan.
Vilken standardtolerans gäller för planhet?
Det finns inget universellt handelsvärde. Bestäm gräns och metod för modellen.
Kan rätskiva och bladmått användas?
Ja för ett avtalat glapp när referens, väg och beslut är definierade; det är inte automatiskt ett fullständigt planhetsresultat.
Varför wobblar en plan skiva på stången?
Hålglapp, lutande insats, navkast, hylsa eller lås kan orsaka det.
Ska gummi eller nav ligga mot referensen?
Använd modellens definierade funktionskontakt. Navet kan avsiktligt sticka ut.
Hur många skivor ska kontrolleras?
Använd riskbaserat urval över vikter, tider, verktyg och kartonger, inte ett universalantal.
Bevisar planhet hela kvaliteten?
Nej. Massa, diameter, hål, nav, beläggning, märkning och emballage kräver egna kontroller.
