Comment Contrôler la Planéité des Disques Olympiques
Définissez et contrôlez la planéité, l'appui, le moyeu et la cohérence d'un lot de disques olympiques avant achat en volume.
Réponse courte : définir la face, l'appui et la décision avant la mesure
Un disque qui bascule sur un établi n'est pas nécessairement voilé sur toute sa face. Un marquage en relief, une texture moulée, un moyeu saillant, une poussière ou un support irrégulier peuvent produire le même effet. L'acheteur doit identifier la surface contrôlée, utiliser une référence propre et fixer la méthode ainsi qu'une limite propre au modèle avant fabrication.
ChinaFreeWeight est une usine pour les programmes OEM, ODM, marque privée et fourniture en volume. Nous pouvons revoir un plan géométrique adapté au modèle, mais il n'existe pas une valeur universelle responsable pour la fonte, le caoutchouc, le polyuréthane et les bumper plates. La construction, l'usage et le plan approuvé priment.
Distinguer planéité, basculement, alignement du moyeu et jeu
La planéité décrit l'écart d'une surface désignée par rapport à un plan idéal. Le basculement est un constat fonctionnel rapide. Trois points hauts, des lettres ou une texture peuvent empêcher un contact continu sans rendre le produit impropre. Le plan doit préciser si le contrôle porte sur la face moulée, une portée usinée, la face du moyeu ou une autre zone fonctionnelle.
Le voile observé sur la barre peut venir du jeu d'alésage, d'un insert incliné, du battement du moyeu, d'un manchon endommagé ou d'un empilage irrégulier. Contrôlez séparément l'appui de la face et le comportement monté. Une rotation visuelle ne suffit pas à identifier la cause.
Écrire une exigence produit plutôt que copier une règle sportive
Les règles IWF et IPF en vigueur définissent dimensions, masse et matériel homologué dans leurs compétitions. Elles ne donnent pas une limite commerciale générale de planéité pour tous les disques. L'ISO 1101 fournit le langage du tolérancement géométrique, mais ne choisit pas la valeur adaptée au produit.
Indiquez référence, matériau, nominal, surface, reliefs exclus, support, trajet, unité, arrondi et décision. Pour une exigence fonctionnelle, décrivez le contact ou l'empilage attendu. Ne transférez pas la valeur d'un concurrent, d'une autre épaisseur ou d'un modèle homologué sans justification.
Utiliser une référence propre et une séquence répétable

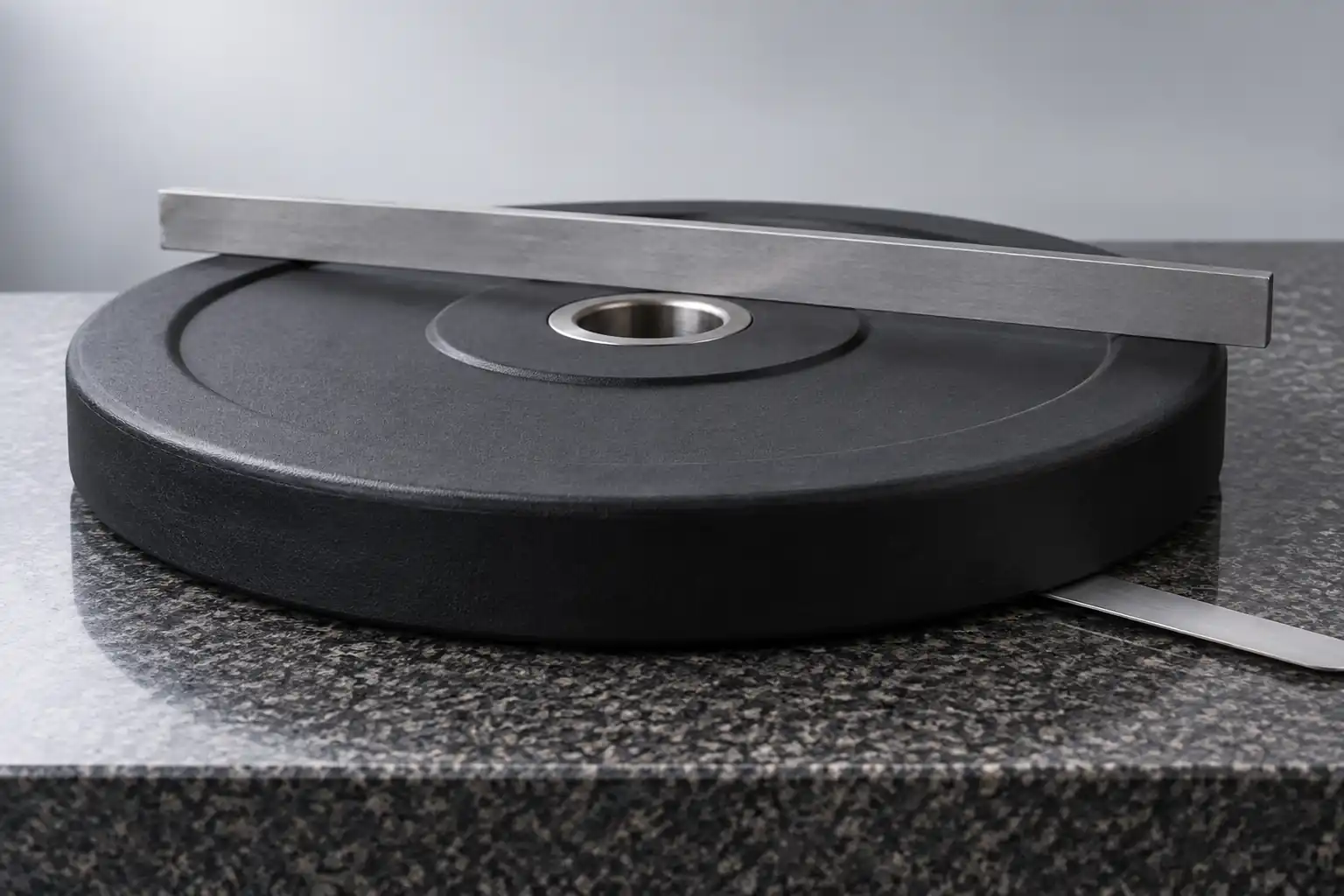

Commencez avec un marbre vérifié ou une référence documentée comme adaptée. Nettoyez pièce et support, stabilisez le disque et identifiez la face inférieure. Le basculement sert au tri; règle et cales localisent un jour. Pour des valeurs contrôlées, un comparateur sur support stable peut parcourir des points définis sans déplacer la pièce.
Consignez l'appui libre, sur cales ou sur portée de moyeu. N'aplatissez pas manuellement un disque flexible pour le déclarer conforme. Évitez lettrage, nervures et bavures sauf s'ils font partie du contrôle. Répétez orientation et face si la méthode le prévoit et conservez chaque lecture.
Matrice de spécification et de preuve
| Décision | À spécifier | Preuve |
|---|---|---|
| Produit | Référence, matériau et gamme | Plan approuvé |
| Caractéristique | Face, portée de moyeu ou contact fonctionnel | Vue repérée |
| Appui | Libre, cales ou référence définie | Photo du montage |
| Acceptation | Limite, unité, arrondi et exclusions | Spécification signée |
| Moyen | Référence, palpeur et résolution adaptés | Fiche équipement |
| Trajet | Points, cercles, rotations et répétitions | Instruction |
| Échantillon | Tailles, empreintes, périodes et cartons | Registre |
| Changement | Moule, insert, finition et emballage | Historique |
Adapter le contrôle à la construction
La fonte peut comporter dépouille, joint, portée usinée et couche de finition. Le caoutchouc et le PU ajoutent retrait, épaisseur et hauteur de marquage. Les bumper plates légers peuvent être plus flexibles; le moyeu acier peut dépasser intentionnellement. La surface fonctionnelle doit donc être définie avant le choix du moyen.
La géométrie du noyau, la fermeture et le refroidissement du moule, la position de l'insert, l'usinage, le revêtement ou le stockage sont des causes possibles. Une mesure révèle un état sans prouver sa cause. Isolez les écarts et enquêtez. Masse, diamètre, alésage, retenue du moyeu et finition restent distincts.
Échantillonner tailles, outillages, périodes et cartons
Incluez petites, moyennes et grandes masses car géométrie, souplesse et outillage évoluent dans une gamme. Répartissez les prélèvements entre périodes, empreintes ou montages, lots de revêtement et cartons. Les pièces les plus accessibles d'une seule palette ne suffisent pas.
Le rapport indique référence, nominal, face, appui, étalon, outil, points, résultat, unité, révision, date et décision. Les photos expliquent le montage sans remplacer les valeurs. En cas d'écart à réception, comparez d'abord propreté, température, appui, orientation et surface jugée.
Préserver la géométrie avec marquage, emballage et réassort
Un logo moulé, une gravure ou un insert coloré modifie la hauteur locale. Figez graphisme, relief, profil du moyeu, matériau, outillage et surface de contrôle avec l'échantillon. Une évolution ODM exige une revue technique; une modification OEM ne doit pas déplacer silencieusement la portée fonctionnelle ni masquer la traçabilité.
Des intercalaires et un plan de palette stable évitent débris, appui sur chant et piles inclinées. Pour un réassort, revoyez toute modification du noyau, moule, insert, programme, revêtement ou emballage. Prix, MOQ et délai restent propres au devis; transmettez gamme, usage et preuves demandées.
Dix contrôles avant acceptation
- Identifier référence et construction.
- Nommer la surface contrôlée.
- Séparer basculement et battement du moyeu.
- Définir appui, orientation et nettoyage.
- Choisir référence et moyen adaptés.
- Inclure ou exclure les reliefs explicitement.
- Couvrir petites, moyennes et grandes masses.
- Répartir les pièces entre production et cartons.
- Conserver valeurs et photos du montage.
- Réapprouver après modification géométrique ou logistique.
Compléter la spécification d'achat
Questions fréquentes
Un disque qui bascule est-il toujours voilé ?
Non. Relief, saleté, saillie du moyeu ou support peuvent provoquer le basculement. Contrôlez la surface fonctionnelle convenue.
Quelle est la tolérance standard de planéité ?
Il n'existe pas une valeur commerciale universelle. Fixez limite et méthode par modèle.
Règle et cale suffisent-elles ?
Elles conviennent à un jour défini si référence, trajet et décision sont écrits; cela ne constitue pas automatiquement une mesure complète de planéité.
Pourquoi un disque plat oscille-t-il sur la barre ?
Jeu d'alésage, insert incliné, battement du moyeu, manchon ou collier peuvent l'expliquer.
Le caoutchouc ou le moyeu doit-il porter ?
Utilisez le contact fonctionnel défini. Le moyeu peut dépasser intentionnellement.
Combien de disques contrôler ?
Un plan fondé sur le risque couvre tailles, périodes, outillages et cartons, sans nombre universel.
La planéité prouve-t-elle toute la qualité ?
Non. Masse, diamètre, alésage, moyeu, revêtement, marquage et emballage se contrôlent séparément.
