كيف تفحص استقامة القضيب الأولمبي وخلوص الأكمام؟
دليل للمستورد يفرق بين انحناء العمود والانحراف أثناء الدوران والخلوص وحركة الكم، ويحولها إلى بنود فحص قابلة للقياس للطلبات المخصصة.
الجواب المباشر للمستورد ومدير التجهيز
انثناء القضيب تحت الحمل ثم عودته لا يعني أن العمود أصبح معوجاً بصورة دائمة. كما أن الحركة البسيطة في الكم لا تثبت وحدها وجود انحناء في العمود. عند استلام شحنة تجارية افصل بين استقامة العمود، والانحراف الشعاعي أثناء دورة كاملة، والخلوص الشعاعي أو المحوري للكم، وجودة دورانه. لكل بند موضع إسناد ونقطة قياس وحد قبول مكتوب.
دحرجة القضيب على أرضية تبدو مستوية تصلح للفرز الأولي فقط. التخريش يغير نقاط التلامس، والأكمام تدور مستقلة، وقد تكون الأرضية نفسها غير مستوية. في طلبات التصنيع حسب المواصفات أو التطوير أو الشعار المخصص أو العلامة الخاصة أو التوريد بالجملة، اعتمد عينة مماثلة للإنتاج واربطها بطريقة قياس قابلة للتكرار.
أربع ملاحظات لا تحمل المعنى نفسه
الاستقامة تصف محور العمود غير المحمل عند إسناده بالطريقة المحددة. الانحراف الشعاعي هو تغير قراءة المؤشر خلال دورة كاملة، وتساوي القراءة الكلية الفرق بين أعلى وأدنى قيمة. الخلوص الشعاعي حركة جانبية، والمحوري حركة بطول القضيب. أما الدوران فيصف الانتظام والمقاومة والصوت وطريقة توقف الكم.
قد يكون العمود مستقيماً بينما يكون أحد أجزاء الكم غير متحد المركز. كذلك يختلف إحساس الجلبة الانزلاقية عن المحمل. ويمكن للغبار أو مادة التشحيم المتدهورة أو الرطوبة أن تعيق الدوران من دون ثني الفولاذ. لذلك لا يحل مقطع دوران طويل أو رقم مقاومة للمعدن محل قياس الشكل وفحص التجميع.
إطار قبول العمود والأكمام
| البند | الطريقة المطلوب تحديدها | دليل القرار |
|---|---|---|
| الاستقامة والانحراف | الدعامات ونقطة المؤشر والدورة والحد | الأعلى والأدنى والإجمالي لكل قضيب |
| الخلوص الشعاعي للكم | منطقة المرجع وقوة اليد | مقارنة الجانبين |
| الخلوص المحوري | الاتجاه والوضع النهائي | النتيجة مقابل التجميع المعتمد |
| الدوران | فحص بلا حمل واختبار وظيفي مصرح | الانتظام والمقاومة والصوت والتثبيت |
| ضرر الشحن | الإضاءة وتسلسل الفتح | صور مؤرخة مرتبطة بالعبوة |
| معالجة الاختلاف | عزل وإعادة وفحص وقرار | نتيجة قابلة للتتبع قبل الاستخدام |
أنشئ ترتيب قياس يستطيع الطرفان تكراره

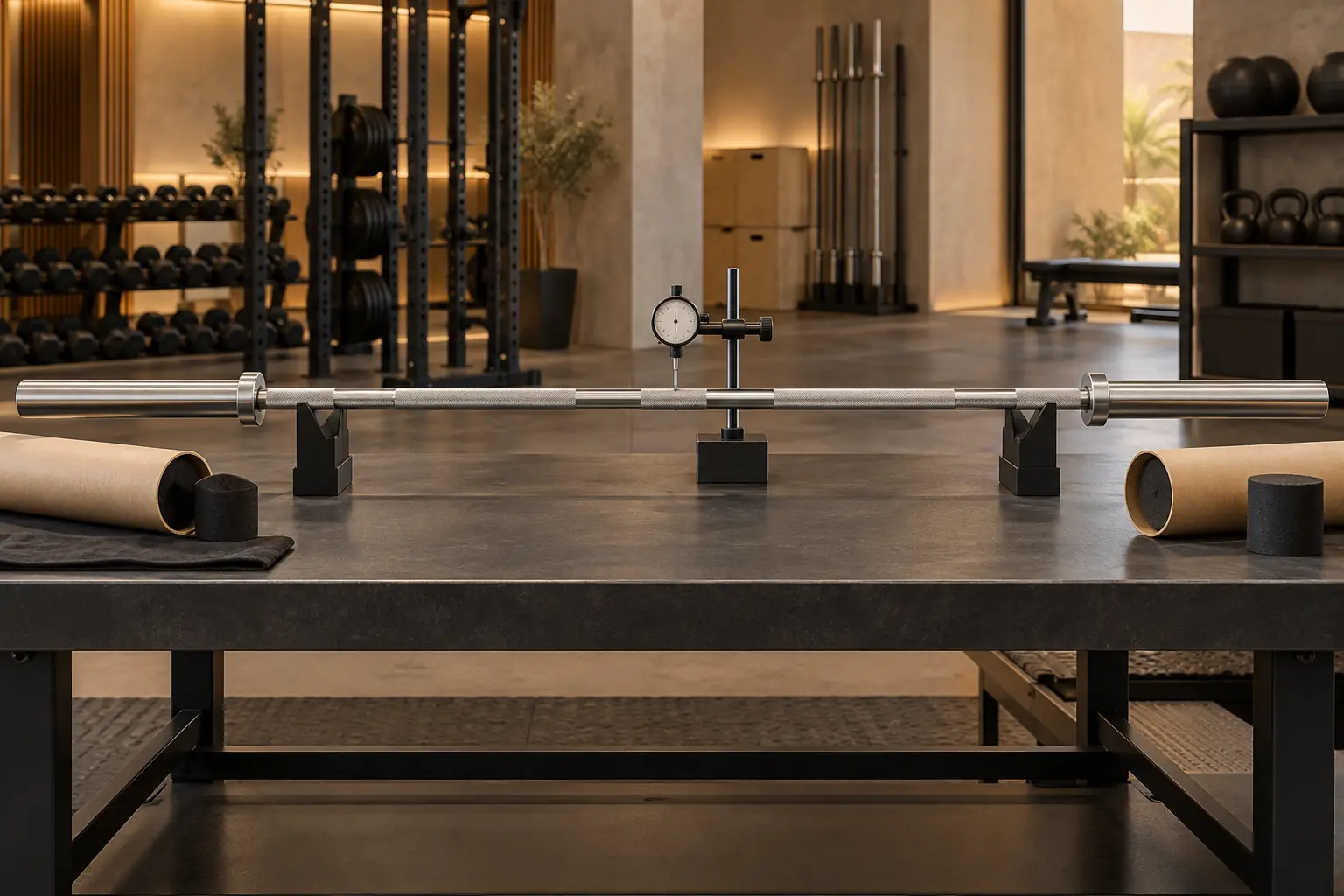

ابدأ بقضيب محدد الهوية وغير محمل ونظيف. ضعه على مناطق أسطوانية ملساء متفق عليها أو على بكرات تسمح بالدوران البطيء بلا انزلاق جانبي. ثبت مؤشر القياس على قاعدة صلبة، واجعل رأسه عمودياً على السطح، واضبط التحميل الابتدائي والصفر، ثم أدر القضيب دورة كاملة. سجل أعلى وأدنى قراءة والحركة الكلية وموقع القياس والدعامات ودقة الأداة ورقم الدفعة والقضيب.
أعد تنظيف القضيب ووضعه قبل اعتماد قراءة غير معتادة. قس عند الوسط وقرب الكمين إذا طلب الرسم ذلك. لا تنقل رقماً عاماً من الإنترنت إلى العقد؛ حد القبول جزء من تصميم الموديل وطريقة القياس المتفق عليها. التقرير الجيد يسمح للمشتري أو لجهة تفتيش مستقلة بإعادة الفحص نفسه.
ابدأ فحص الاستلام من التغليف
صور الأنبوب ودعامات الطرفين والبطاقة وآثار الصدمات قبل التخلص من العبوة. افحص نهايتي الكمين والكتفين والعمود وحلقات التثبيت أو الأغطية والسطح وانتقالات التخريش. الكم المزاح أو الطرف المضروب أو صوت الاحتكاك أو النقطة المرتفعة الواضحة أسباب لعزل القضيب قبل استخدامه.
إذا كانت الدحرجة جزءاً من الإجراء، استخدم سطحاً مرجعياً نظيفاً ومتحققاً من استوائه، وراقب من نقطة ثابتة. هي تساعد في اختيار القضبان التي تحتاج إلى أداة قياس، لكنها لا تعتمد الدفعة وحدها. احتفظ برقم العبوة مع رقم القضيب للتمييز بين صدمة النقل وتفاوت التشغيل أو التجميع.
قيّم حركة الكم وفق تركيبه الفعلي
قارن الكمين بلا حمل وبقوة يد متساوية. راقب الحركة الشعاعية والمحورية، وسلوك الكتف، وانتظام الدوران، والمقاومة، والصوت، وثبات أجزاء الاحتفاظ. مدة الدوران الطويلة لا تثبت الحمولة أو المحاذاة أو العمر التشغيلي.
في عينة الإنتاج سجل نوع الجلبة أو المحمل، وإصدار المكونات، ومادة التشحيم، وطريقة التثبيت، والوصول للصيانة. عند فحص شكوى، اجمع فيديو من كاميرا ثابتة مع قياس عند المنطقة المتفق عليها. هكذا يمكن فصل انحراف العمود عن لا مركزية الكم أو الخلوص الوظيفي أو التثبيت المرتخي أو حركة الغطاء فقط.
اربط العينة بالدفعة وإعادة الطلب
يجب أن تمثل العينة المرجعية مسار الفولاذ والمعالجة الحرارية والتشغيل والطلاء وتجميع الأكمام والتغليف الواردة في العرض. احفظ قياساتها إلى جانب المظهر. أثناء فحص الدفعة اختر وحدات من أوقات تشغيل ومحطات تجميع وعبوات مختلفة. ويحتاج التصميم الجديد أو تغيير العملية إلى نطاق أوسع متفق عليه مسبقاً.
عند إعادة الطلب احتفظ بإصدار الرسم وأداة الإسناد ودقة المؤشر ونموذج البيانات وقائمة الأجزاء ونسخة الشعار ومواصفة التغليف. العلامة الخاصة وسيلة للتتبع ولا ينبغي أن تغطي مناطق القياس أو الخدمة. تراجع ChinaFreeWeight بصفتها مصنعاً متطلبات التصنيع والتطوير لكل موديل بدلاً من وعد واحد لكل القضبان.
امنع ضرر النقل والاستخدام من إفساد الدليل
طول القضيب ووزنه يجعلان الطرفين نقطتي خطر. يجب أن يثبت الأنبوب أو الصندوق العمود ويحمي الكمين ويترك مسافة أمان عند النهايتين. ترتبط الدعامات الداخلية والتحكم في الرطوبة والبطاقات وموضع المنصة واتجاه المناولة بمسار الشحن. وإذا تغيرت الرغوة أو السدادة أو الأنبوب أو ترتيب المنصة فأعد تقييم العينة المعبأة.
بعد التسليم خزّن القضبان بلا أحمال على حامل أفقي أو رأسي مناسب واتبع تعليمات الصانع. إسقاط القضيب فارغاً أو ضربه بمقعد أو ذراع أمان أو تركه محملاً أو استخدام أرضية غير مناسبة قد يسبب الضرر. سجل حالة الاستلام قبل التشغيل وافصلها عن سجل الصيانة اللاحق.
قائمة استلام القضبان الأولمبية
- طابق الموديل والطلب والعبوة والإصدار المعتمد.
- صور الأنبوب وحماية الطرفين والصدمات قبل الفتح.
- افحص الأطراف والأكمام والكتفين والعمود والتثبيت والسطح.
- أبق القضيب بلا حمل ونظف مناطق الإسناد والتلامس.
- استخدم الأداة والموقع والدقة المتفق عليها.
- سجل أعلى وأدنى قراءة والحركة الكلية.
- قارن الخلوص الشعاعي والمحوري والدوران والصوت بين الجانبين.
- أعد القياس المشتبه به بعد التنظيف وإعادة الوضع.
- اعزل الصدمة أو الحركة غير الطبيعية قبل الاستخدام.
- احفظ البيانات والصور والهوية والقرار لإعادة الطلب.
الأسئلة الشائعة
كيف أعرف أن القضيب الأولمبي معوج؟
استخدم الدحرجة للفرز فقط، ثم أكد القضيب المشتبه به بالمؤشر والدعامات المتفق عليها، وقارن النتيجة بحد الموديل في الطلب.
هل الحركة البسيطة في الكم عيب دائماً؟
لا. قد تأتي من خلوص وظيفي أو من غطاء متحرك. يجب تحديد المنطقة والقوة والنتيجة المقبولة للتركيب نفسه.
هل طول مدة دوران الكم دليل جودة؟
ليس وحده. فهو لا يثبت المحاذاة أو التشحيم تحت الحمل أو التثبيت أو المتانة. افحص الانتظام حسب تعليمات الصانع.
هل تكفي دحرجة القضيب على أرضية النادي؟
لا. قد تفيد على سطح نظيف ومثبت الاستواء، لكن التخريش والأكمام المستقلة قد يعطيان انطباعاً مضللاً.
ماذا يتضمن رسم قضيب مخصص؟
مناطق الإسناد ونقاط القياس ودقة الأداة وطريقة الدوران ومعايير العمود والكم وأخذ العينات والتقرير والإجراء التصحيحي.
هل يؤثر الشعار المخصص في الفحص؟
لا ينبغي أن يغير الشكل، لكنه يجب أن يرتبط برمز المنتج والإصدار الصحيحين وأن يبتعد عن مناطق القياس والخدمة.
ماذا أفعل بقضيب تضرر في الشحن؟
اعزله عن الاستخدام واحتفظ بالعبوة ووثق الحالة واتبع فحص المورد وقرار المعالجة المتفق عليهما.
حوّل طلب القضبان إلى مواصفة قابلة للقياس
أرسل الاستخدام والبناء ومتطلبات العمود والكم والكميات والشعار ومسار الشحن وخطة الفحص لمراجعة المصنع حسب الموديل.
