Vérifier le Voile d'une Barre Olympique et le Jeu des Manchons
Distinguez voile, faux-rond, jeu et rotation des manchons, puis définissez un contrôle mesurable pour un achat OEM de barres olympiques.
La réponse utile avant de réceptionner un lot
Une barre qui fléchit pendant un mouvement puis reprend sa forme n'est pas forcément voilée. De même, un léger jeu du manchon ne prouve pas que l'arbre est courbé. Le contrôle professionnel sépare la rectitude de l'arbre, son faux-rond pendant la rotation, les déplacements radial et axial du manchon, puis la qualité de rotation. Chaque observation doit avoir un montage, une zone et une règle d'acceptation.
Faire rouler la barre sur le sol reste un tri rapide, pas une mesure contractuelle. Le moletage change le contact, les manchons tournent indépendamment et le sol peut fausser l'impression. Pour une commande OEM, ODM, logo personnalisé, marque distributeur ou fourniture en volume, validez un échantillon représentatif et joignez la méthode au bon de commande.
Ne pas confondre rectitude, faux-rond, jeu et rotation
La rectitude concerne l'axe de l'arbre non chargé dans un appui défini. Le faux-rond radial correspond à la variation lue pendant un tour complet; la lecture totale est l'écart entre le maximum et le minimum. Le jeu radial se manifeste de côté, le jeu axial dans la longueur. La rotation décrit continuité, frottement, bruit et ralentissement du manchon.
Les phénomènes n'ont pas nécessairement la même origine. Un arbre droit peut recevoir une pièce de manchon excentrée. Une barre à bagues ne réagit pas comme une barre à roulements. Poussière, graisse altérée ou humidité peuvent gêner la rotation sans courber l'acier. Une vidéo de spin ne remplace donc jamais la mesure du faux-rond ou la vérification des retenues.
Construire une mesure que l'autre partie peut répéter

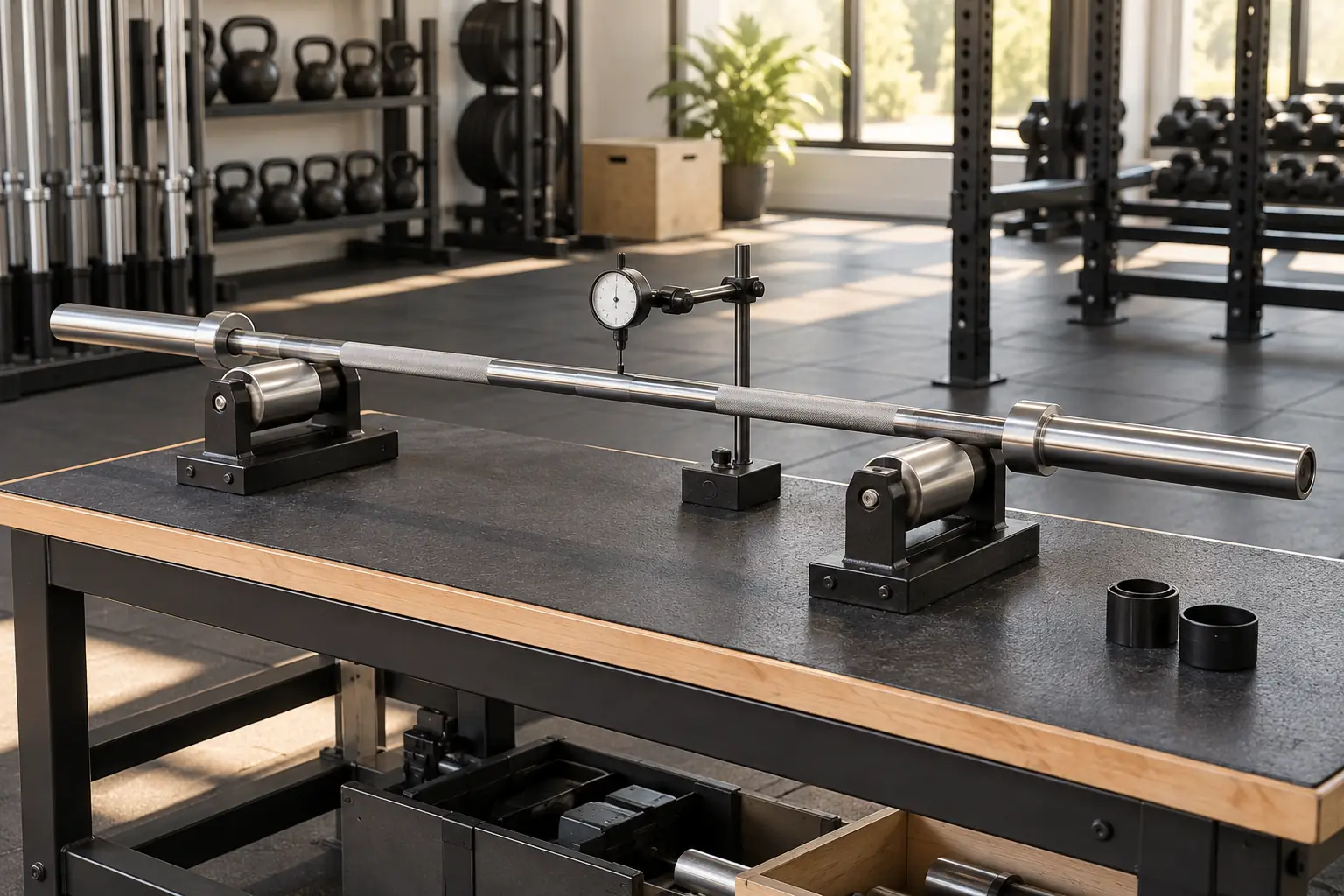

La barre identifiée est contrôlée sans charge, propre et dans des conditions stables. Elle repose sur des zones cylindriques précisées ou sur un banc autorisant une rotation lente sans translation. Le comparateur est fixé rigidement, sa touche est normale à la surface, préchargée puis mise à zéro. Sur un tour, consignez valeur haute, valeur basse, mouvement total, emplacement de touche, appuis, résolution de l'instrument, lot et numéro d'unité.
Une valeur inhabituelle se vérifie après nettoyage et remise en place. Selon le plan, répétez près des deux manchons et au milieu. La limite ne doit pas être reprise d'une valeur générique : elle appartient au modèle, au montage et à l'accord acheteur-fournisseur. Un procès-verbal crédible permet à un inspecteur tiers de reconstruire exactement le contrôle.
Commencer la réception par le tube et les extrémités
Avant de jeter l'emballage, photographiez tube, calages, bouchons, étiquette et traces d'impact. Examinez ensuite les bouts de manchon, collerettes, arbre, circlips ou capuchons, finition et transitions du moletage. Une extrémité marquée, un manchon décalé, un frottement ou un point haut visible impose de mettre la barre à l'écart.
Si un test de roulage est prévu, il se fait sur la même référence plane, propre et contrôlée, depuis un point de vue fixe. Il oriente la sélection des pièces à mesurer, mais ne libère pas le lot. Gardez le lien entre carton et barre pour traiter correctement une cause de transport, d'usinage ou d'assemblage.
Cadre d'acceptation de l'arbre et des manchons
| Point | Méthode à définir | Preuve de décision |
|---|---|---|
| Rectitude/faux-rond | Appuis, touche, rotation et limite | Maximum, minimum et total par barre |
| Jeu radial | Zone de référence et force | Comparaison gauche-droite |
| Jeu axial | Direction et position finale | Résultat face au montage validé |
| Rotation | Contrôle à vide et contrôle autorisé | Régularité, friction, bruit, retenue |
| Choc de livraison | Éclairage et ordre d'ouverture | Photos datées reliées au carton |
| Traitement | Isoler, répéter, examiner, décider | Décision traçable avant utilisation |
Qualifier le mouvement des manchons
Comparez les deux côtés à vide avec la même force manuelle. Notez déplacement radial, course axiale, comportement de la collerette, régularité de rotation, frottement, bruit et position des pièces de retenue. La durée du spin n'est ni une charge admissible ni une preuve de durée de vie.
À la validation série, identifiez système de bagues ou roulements, révision des pièces, lubrifiant, retenue et accès d'entretien. Pour analyser une réclamation, associez une vidéo prise sur trépied à une mesure dans la zone convenue. On peut alors distinguer arbre voilé, pièce excentrée, jeu fonctionnel, retenue desserrée ou mouvement du seul cache.
Faire vivre la référence entre échantillon et réassort
L'échantillon maître doit suivre l'acier, le traitement thermique, l'usinage, la finition, l'assemblage et l'emballage annoncés. Ses lectures sont enregistrées avec l'aspect. Pendant la production, répartissez l'échantillonnage entre périodes d'usinage, postes de montage et cartons. Un nouveau dessin ou changement de procédé justifie une couverture convenue avant le contrôle.
Pour le réassort, conservez indice du plan, définition du banc, résolution, fiche de résultat, nomenclature, version du logo et emballage. Une marque privée doit renforcer la traçabilité sans masquer les zones d'entretien. ChinaFreeWeight examine comme usine les projets OEM ou ODM modèle par modèle, sans appliquer un seul chiffre à toutes les constructions.
Éviter que le transport brouille le diagnostic
Une barre longue et dense expose surtout ses extrémités. Le tube ou carton doit immobiliser l'arbre, dégager les manchons des chocs et garder une réserve aux deux bouts. Calages, humidité, étiquetage, place sur palette et sens de manutention sont définis pour le trajet. Une modification de mousse, bouchon, tube ou palette demande de revoir l'échantillon emballé.
Dans la salle, stockez les barres déchargées sur un support adapté et respectez le guide du fabricant. Lâcher une barre vide, heurter un banc ou des sécurités, la laisser chargée ou utiliser un sol non prévu peut l'endommager. L'état de livraison doit donc être consigné avant mise en service, séparément de l'entretien courant.
Liste de contrôle à la réception
- Relier modèle, commande, carton et indice validé.
- Photographier tube, protections et chocs avant ouverture.
- Contrôler bouts, manchons, collerettes, arbre, retenues et finition.
- Garder la barre sans charge et nettoyer appuis et contacts.
- Employer le banc, la zone et la résolution convenus.
- Consigner maximum, minimum et mouvement total.
- Comparer jeu radial, axial, rotation et bruit des deux côtés.
- Reprendre une lecture suspecte après nettoyage et repositionnement.
- Isoler tout choc ou mouvement anormal avant utilisation.
- Archiver mesures, images, identité et décision pour le réassort.
Questions fréquentes
Comment savoir si une barre olympique est voilée ?
Le roulage sert à repérer une anomalie. Confirmez-la sur les appuis convenus avec un comparateur et jugez selon la limite du bon de commande.
Un léger jeu de manchon est-il toujours un défaut ?
Non. Il peut venir du jeu fonctionnel ou d'un cache mobile. Zone, force et résultat admissible doivent correspondre au montage exact.
Un manchon qui tourne longtemps est-il meilleur ?
Pas nécessairement. Le temps ne prouve ni alignement, ni lubrification en charge, ni retenue, ni longévité. Contrôlez la régularité selon le fabricant.
Puis-je faire rouler la barre sur le sol ?
Uniquement comme tri sur une surface réellement plane et propre. Moletage et manchons indépendants peuvent produire une impression trompeuse.
Que doit préciser un plan OEM ?
Zones d'appui, points de mesure, résolution, rotation, critères d'arbre et de manchon, échantillonnage, rapport et action corrective.
Le logo personnalisé gêne-t-il le contrôle ?
Il ne doit pas modifier la géométrie; reliez-le au bon SKU et gardez les marquages hors des zones de mesure et d'entretien.
Que faire d'une barre touchée pendant le transport ?
Écartez-la, conservez l'emballage, documentez l'état et suivez le processus de contrôle et de décision convenu avec le fournisseur.
Définir une commande de barres mesurable
Envoyez usage, construction, exigences d'arbre et de manchon, quantité, logo, trajet d'emballage et plan de contrôle pour un examen usine par modèle.
