Krótka odpowiedź dla kupującego
Ugięcie gryfu pod obciążeniem, po którym wraca on do kształtu, nie jest tym samym co trwałe wygięcie. Niewielki ruch tulei również nie dowodzi sam w sobie krzywizny wału. W odbiorze należy osobno sprawdzić prostoliniowość, bicie promieniowe podczas obrotu, promieniowy lub osiowy luz tulei oraz jakość jej obrotu. Podparcie, miejsce pomiaru i kryterium muszą być zapisane dla każdego punktu.
Toczenie gryfu po podłodze jest tylko badaniem przesiewowym. Moletowanie zmienia styk, tuleje obracają się niezależnie, a posadzka może być nierówna. W zamówieniu OEM, ODM, z własnym logo, marką prywatną lub dostawie hurtowej zatwierdź próbkę odpowiadającą serii i dołącz powtarzalną metodę pomiaru.
Cztery cechy, których nie wolno łączyć
Prostoliniowość opisuje oś nieobciążonego wału przy ustalonym podparciu. Bicie promieniowe jest zmianą wskazania podczas pełnego obrotu; wartość całkowita to różnica między maksimum i minimum. Luz promieniowy działa poprzecznie, osiowy wzdłuż gryfu. Obrót tulei ocenia płynność, opór, hałas i zatrzymywanie.
Prosty wał może współpracować z mimośrodowym elementem tulei. Tuleje ślizgowe i łożyska zachowują się inaczej. Brud, zużyty środek smarny lub wilgoć mogą pogorszyć obrót bez wygięcia stali. Film pokazujący długi obrót ani sama wartość wytrzymałości materiału nie zastępują pomiaru geometrii i kontroli montażu.

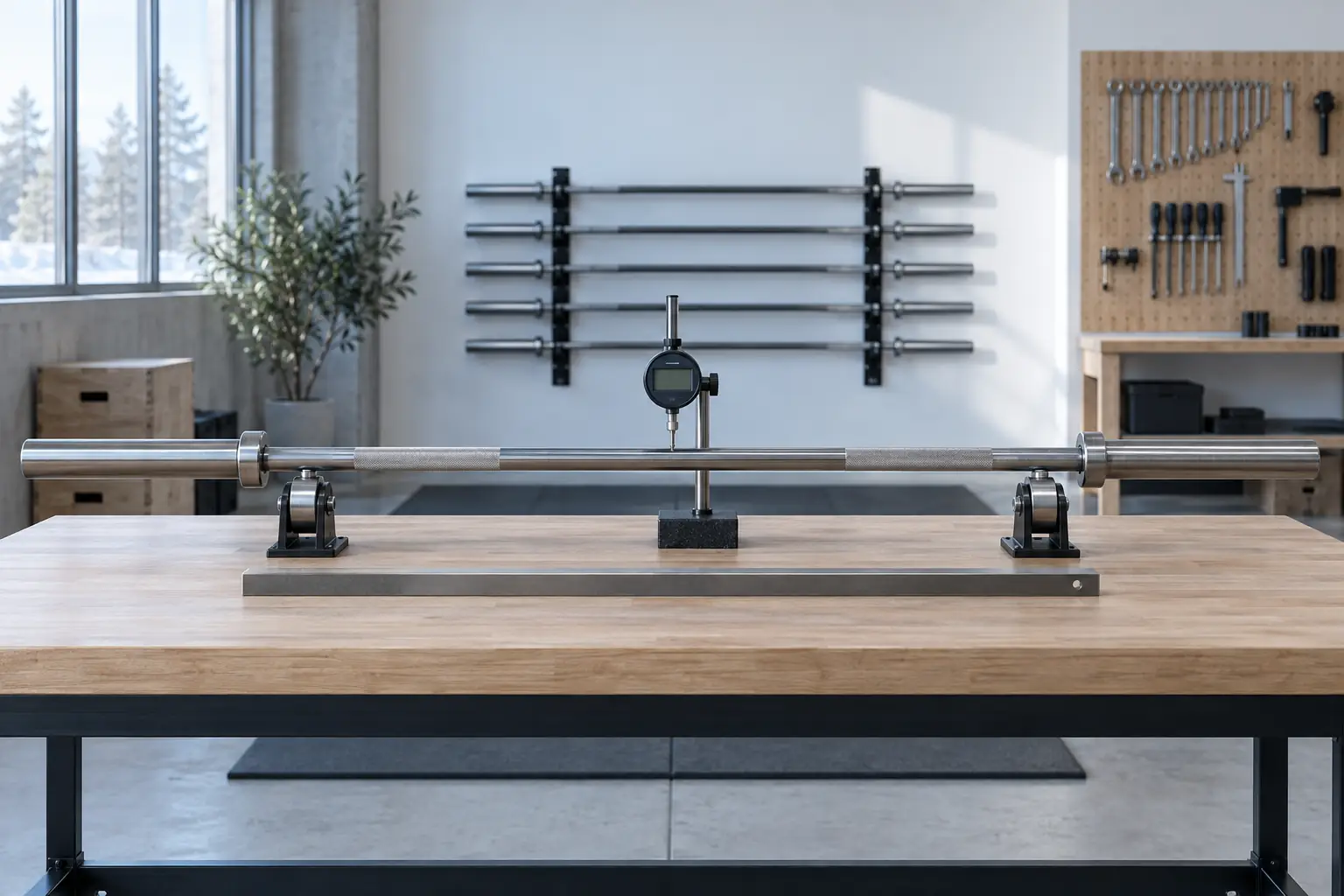

Powtarzalny pomiar bicia czujnikiem
Zidentyfikowany gryf badaj bez obciążenia po oczyszczeniu stref styku. Oprzyj go na uzgodnionych gładkich powierzchniach cylindrycznych albo na przyrządzie rolkowym, który pozwala obracać bez przesuwania. Sztywno zamocuj czujnik, ustaw końcówkę prostopadle do powierzchni, nadaj właściwe napięcie wstępne, wyzeruj i wykonaj pełny powolny obrót. Zapisz maksimum, minimum, ruch całkowity, miejsce, podpory, rozdzielczość, partię i numer gryfu.
Nietypowy wynik powtórz po czyszczeniu i ponownym ułożeniu. Jeżeli wymaga tego rysunek, mierz w środku oraz przy obu tulejach. Nie istnieje jeden limit właściwy dla każdego gryfu: wartość dopuszczalna należy do modelu i metody uzgodnionej w zamówieniu. Protokół ma umożliwić powtórzenie przez nabywcę lub niezależnego inspektora.
Ramy odbioru wału i tulei
| Kontrola | Metoda do zapisania | Dowód decyzji |
|---|---|---|
| Prostoliniowość/bicie | Podpory, punkt, obrót i limit | Maksimum, minimum i wartość całkowita |
| Luz promieniowy tulei | Strefa i siła ręczna | Porównanie obu stron |
| Luz osiowy | Kierunek i położenie końcowe | Wynik wobec zatwierdzonego montażu |
| Obrót | Kontrola bez obciążenia i próba dopuszczona | Płynność, opór, hałas, zabezpieczenie |
| Szkoda transportowa | Oświetlenie i kolejność otwarcia | Zdjęcia z datą i numerem kartonu |
| Postępowanie | Odseparuj, powtórz, oceń, zdecyduj | Identyfikowalna decyzja przed użyciem |
Odbiór zacznij od opakowania
Przed rozpakowaniem sfotografuj tubę, zabezpieczenia końców, etykietę i ślady uderzeń. Następnie obejrzyj końce tulei, kołnierze, wał, pierścienie albo zaślepki, powłokę i przejścia moletowania. Przesunięta tuleja, uderzony koniec, tarcie lub widoczny punkt wysoki oznacza odseparowanie sztuki przed użyciem.
Jeśli uzgodniono próbę toczenia, użyj tej samej czystej i sprawdzonej płaskiej powierzchni oraz stałego punktu obserwacji. Próba wybiera sztuki do pomiaru czujnikiem, lecz nie zatwierdza partii samodzielnie. Zachowaj powiązanie gryfu z kartonem, aby nie pomylić szkody transportowej z obróbką albo montażem.
Luz tulei oceniaj względem konstrukcji
Porównaj obie tuleje bez obciążenia, używając tej samej siły dłoni. Obserwuj ruch promieniowy i osiowy, kołnierz, płynność obrotu, opór, hałas oraz osadzenie zabezpieczeń. Długi czas wirowania nie potwierdza nośności, współosiowości ani trwałości.
W zatwierdzeniu serii określ system ślizgowy lub łożyskowy, rewizję części, smar, zabezpieczenie i dostęp serwisowy. Przy reklamacji połącz film z nieruchomej kamery z pomiarem w ustalonej strefie. Pozwala to rozróżnić bicie wału, mimośród tulei, luz konstrukcyjny, luźne zabezpieczenie i ruch samej zaślepki.
Połącz próbkę, partię i kolejne zamówienie
Próbka odniesienia ma odwzorować gatunek i obróbkę stali, obróbkę cieplną, skrawanie, powłokę, montaż tulei i opakowanie z oferty. Zachowaj jej pomiary, a nie tylko wygląd. W partii pobieraj sztuki z różnych okresów obróbki, stanowisk montażowych i kartonów. Nowy projekt lub zmiana procesu wymaga wcześniej ustalonego szerszego zakresu.
Dla kolejnych dostaw przechowuj rewizję rysunku, przyrząd, rozdzielczość, kartę pomiaru, listę części, wersję logo i pakowania. Własna marka ma wzmacniać identyfikację bez zakrywania stref serwisowych. ChinaFreeWeight jako fabryka omawia wymagania OEM i ODM dla danego modelu, bez jednej obietnicy dla wszystkich gryfów.
Ogranicz ryzyko transportu i eksploatacji
Długi, ciężki produkt jest narażony szczególnie na uderzenia w końce. Tuba lub karton powinny podpierać wał, odciążać tuleje i pozostawiać odstęp na obu końcach. Wewnętrzne podpory, ochrona przed wilgocią, etykiety, pozycja na palecie i kierunek manipulacji muszą pasować do trasy. Zmiana pianki, korka, tuby lub układu palety wymaga ponownej oceny zapakowanej próbki.
W klubie przechowuj gryfy bez obciążenia w odpowiednim stojaku i przestrzegaj zaleceń producenta. Upuszczenie pustego gryfu, uderzenie o ławkę lub belkę asekuracyjną, długie pozostawienie pod ciężarem albo zła posadzka mogą spowodować uszkodzenie. Stan dostawy dokumentuj przed użyciem, a późniejszą obsługę prowadź osobno.
Lista odbiorcza gryfów olimpijskich
- Powiąż model, zamówienie, karton i rewizję.
- Sfotografuj tubę, końce i uderzenia przed otwarciem.
- Sprawdź końce, tuleje, kołnierze, wał, zabezpieczenia i powłokę.
- Utrzymuj gryf bez obciążenia i oczyść strefy styku.
- Użyj uzgodnionego przyrządu, miejsca i rozdzielczości.
- Zapisz maksimum, minimum i ruch całkowity.
- Porównaj luz promieniowy, osiowy, obrót i hałas stron.
- Powtórz podejrzany pomiar po czyszczeniu i ułożeniu.
- Odseparuj ślady uderzeń lub nietypowy ruch przed użyciem.
- Zachowaj dane, zdjęcia, identyfikację i decyzję dla kolejnej partii.
