Come Controllare un Bilanciere Olimpico Piegato
Distinguete rettilineità, fuori centro, gioco e rotazione dei manicotti e definite controlli misurabili per ordini OEM di bilancieri olimpici.
La risposta pratica per l'ufficio acquisti
La flessione che compare sotto carico e scompare non equivale a una deformazione permanente. Anche un piccolo movimento del manicotto non dimostra da solo che l'asta sia piegata. Al collaudo occorre distinguere rettilineità dell'asta, variazione durante la rotazione, gioco radiale o assiale del manicotto e qualità del suo giro. Il capitolato deve fissare appoggi, punto di misura e criterio per ognuno.
Far rotolare il bilanciere sul pavimento può rivelare un difetto evidente, ma resta una selezione preliminare. Zigrinatura, manicotti indipendenti e piano non perfetto alterano l'osservazione. Per OEM, ODM, logo personalizzato, marchio privato o fornitura all'ingrosso, approvate un campione equivalente alla serie e conservate il metodo di misura nell'ordine.
Un vocabolario comune evita contestazioni
La rettilineità descrive l'asse dell'asta scarica con sostegni definiti. Il fuori centro radiale è la variazione dell'indicatore in un giro completo e si registra come differenza fra massimo e minimo. Il gioco radiale è laterale, quello assiale segue l'asse. La rotazione riguarda uniformità, attrito, rumore e arresto del manicotto.
Un'asta diritta può essere abbinata a un componente eccentrico. Boccole e cuscinetti hanno risposte diverse. Polvere, lubrificante degradato o umidità possono frenare il giro senza deformare l'acciaio. Per questo un video della rotazione o il dato di resistenza del materiale non sostituiscono il controllo geometrico.
Misurare con un comparatore in modo ripetibile

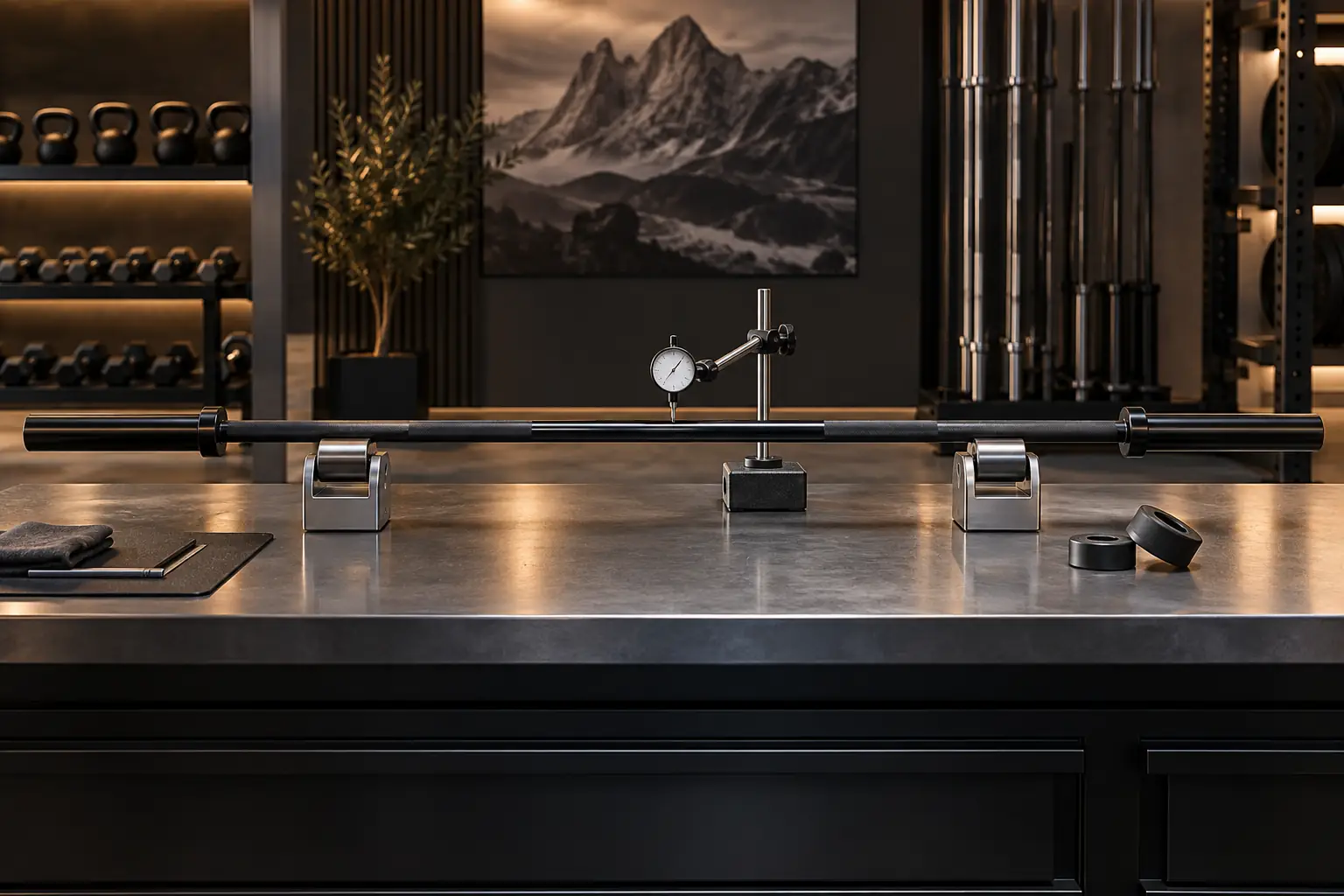

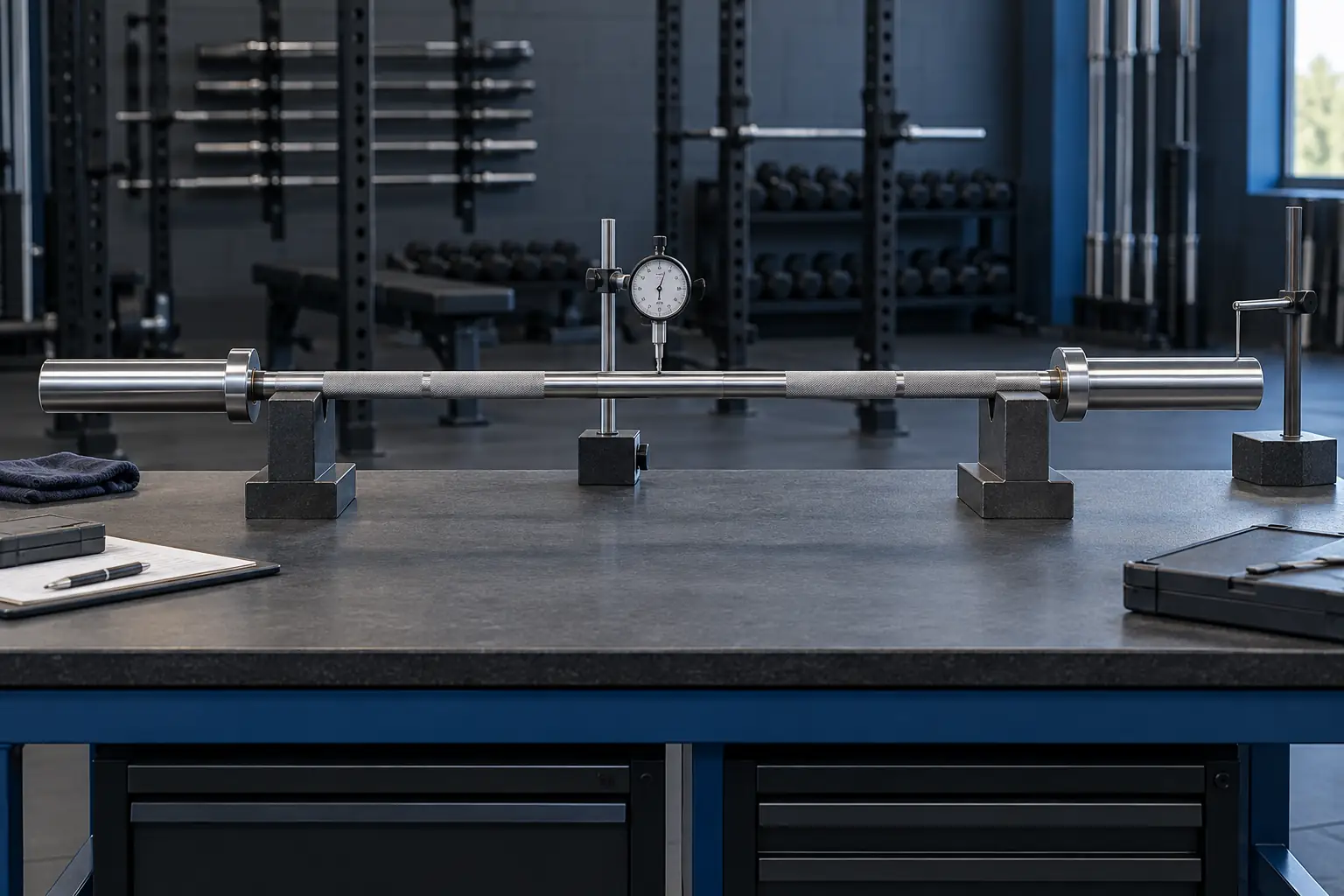

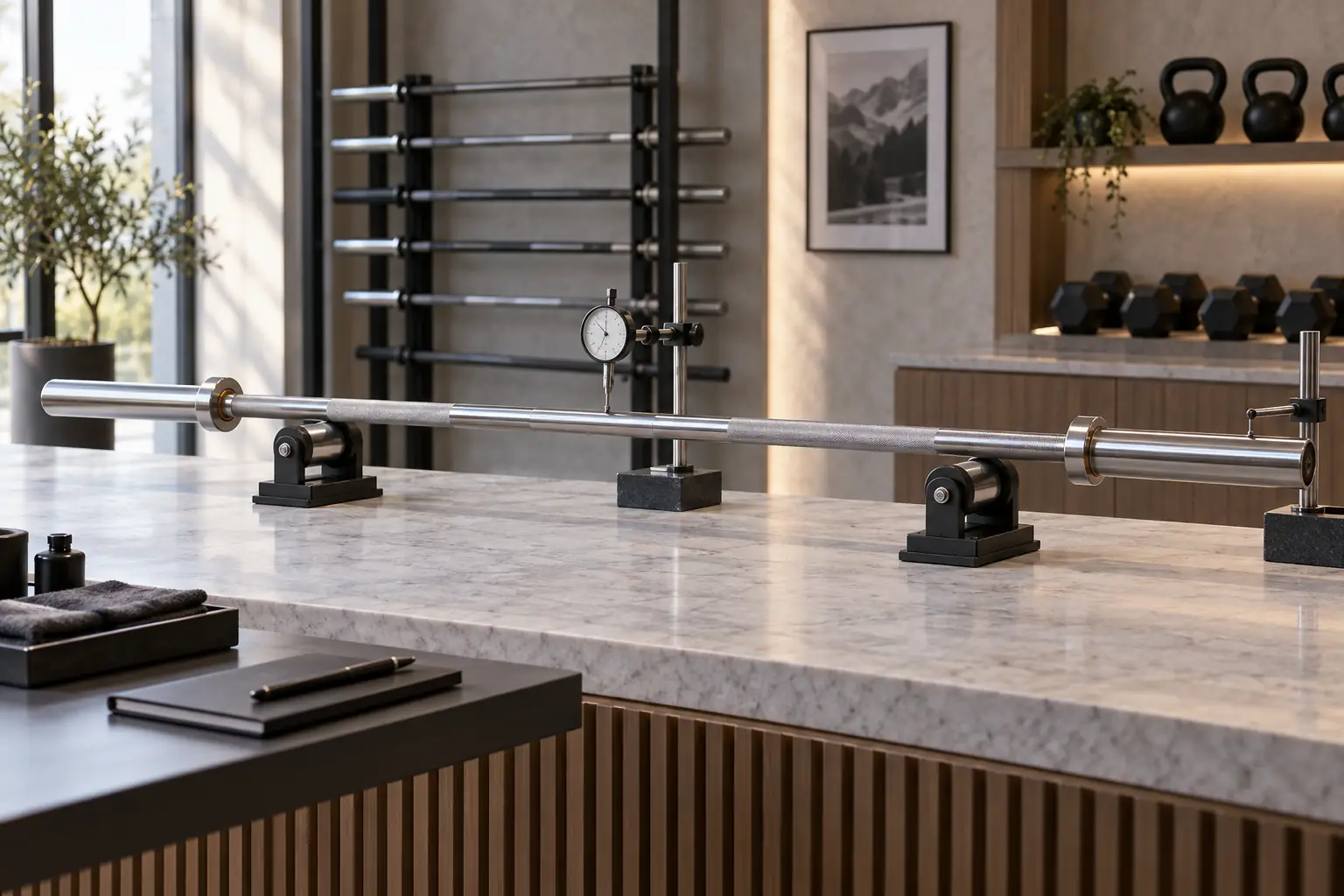

Identificate il bilanciere, tenetelo scarico e pulite aree di appoggio e contatto. Posatelo su zone cilindriche concordate o su rulli che consentano la rotazione lenta senza scorrimento. Fissate rigidamente il comparatore, orientate il tastatore normale alla superficie, precaricate, azzerate e completate un giro. Annotate massimo, minimo, movimento totale, punto, sostegni, risoluzione, lotto e unità.
Una lettura anomala si ripete dopo pulizia e riposizionamento. Se previsto, controllate centro e zone prossime ai manicotti. Il limite non deve provenire da una cifra generica: appartiene al modello, alla procedura e all'accordo nel disegno o ordine. Il rapporto deve permettere a un ispettore indipendente di ricreare l'assetto.
Quadro di accettazione per asta e manicotti
| Controllo | Metodo da definire | Evidenza |
|---|---|---|
| Rettilineità/fuori centro | Appoggi, punto, giro e limite | Massimo, minimo e totale per barra |
| Gioco radiale | Zona e forza manuale | Confronto tra i lati |
| Gioco assiale | Direzione e posizione finale | Risultato contro l'assemblaggio approvato |
| Rotazione | Controllo scarico e prova autorizzata | Regolarità, attrito, rumore, ritenzione |
| Danno logistico | Luce e sequenza di apertura | Foto datate collegate al cartone |
| Decisione | Segregare, ripetere, valutare, disporre | Esito tracciabile prima dell'uso |
L'ispezione inizia prima di aprire il tubo
Fotografate tubo, protezioni terminali, etichetta e urti prima di eliminare l'imballo. Esaminate estremità, flange, asta, anelli o tappi di ritenzione, finitura e passaggi della zigrinatura. Un'estremità colpita, un manicotto spostato, sfregamento o punto alto visibile richiedono la segregazione del pezzo.
Se il test di rotolamento è autorizzato, usate sempre una superficie verificata, pulita e una visuale fissa. Il test individua i candidati alla misura strumentale ma non libera il lotto. Mantenete il legame con il cartone per distinguere danno logistico da variazione di lavorazione o assemblaggio.
Controllare il manicotto senza conclusioni affrettate
Confrontate i due lati scarichi con la stessa forza. Osservate movimento radiale, corsa assiale, flangia, regolarità del giro, attrito, rumore e sede delle ritenzioni. Una lunga rotazione non è una prova di portata, allineamento o vita utile.
Per il campione di serie indicate boccola o cuscinetto, revisione dei componenti, lubrificante, ritenzione e accesso alla manutenzione. In caso di reclamo, abbinate video da camera fissa e misura nella zona concordata. Questo separa asta deformata, manicotto eccentrico, gioco funzionale, ritenzione allentata e movimento del solo tappo.
Dare continuità a campione, lotto e riordino
Il campione master deve seguire acciaio, trattamento termico, lavorazione, finitura, assemblaggio e imballo quotati. Salvatene le letture oltre all'aspetto. Nel lotto prelevate pezzi da diversi turni di lavorazione, banchi di montaggio e cartoni. Un nuovo disegno o cambio di processo richiede un'estensione concordata prima del controllo.
Per i riordini conservate revisione del disegno, attrezzatura, risoluzione, scheda dati, distinta, versione grafica e imballaggio. Il marchio privato deve aumentare la tracciabilità senza coprire zone di servizio. Come fabbrica ChinaFreeWeight esamina OEM e ODM per singolo modello, senza trasferire lo stesso limite a ogni costruzione.
Gestire trasporto e uso dopo la consegna
La lunghezza concentra gli urti sulle estremità. Tubo o cartone devono bloccare l'asta, proteggere i manicotti e mantenere spazio alle due teste. Supporti interni, controllo dell'umidità, etichette, posizione sul pallet e orientamento seguono la rotta. Se cambiano schiuma, tappo, tubo o schema pallet, rivalutate il campione confezionato.
In palestra riponete i bilancieri scarichi su supporti adatti e seguite il produttore. Lasciare cadere la barra vuota, colpire panche o sicurezze, mantenerla caricata o usare pavimenti non idonei può danneggiarla. Lo stato alla consegna va registrato prima dell'uso e tenuto distinto dalla manutenzione successiva.
Lista di ricevimento dei bilancieri
- Associare modello, ordine, cartone e revisione.
- Fotografare tubo, protezioni e urti prima dell'apertura.
- Controllare estremità, manicotti, flange, asta, ritenzioni e finitura.
- Tenere la barra scarica e pulire appoggi e contatti.
- Usare attrezzatura, punto e risoluzione concordati.
- Registrare massimo, minimo e movimento totale.
- Confrontare gioco radiale, assiale, giro e rumore dei due lati.
- Ripetere letture sospette dopo pulizia e riposizionamento.
- Segregare urti o movimento anomalo prima dell'uso.
- Archiviare dati, foto, identità ed esito per il riordino.
Domande frequenti
Come capire se un bilanciere olimpico è piegato?
Usate il rotolamento solo come selezione e confermate il sospetto con il comparatore e gli appoggi concordati. Il risultato si confronta con il requisito dell'ordine.
Un po' di gioco del manicotto è sempre un difetto?
No. Può derivare dal gioco funzionale o dal tappo. Zona, forza e risultato ammesso devono appartenere all'assemblaggio specifico.
Più a lungo gira, migliore è il cuscinetto?
Non necessariamente. Il tempo non prova allineamento, lubrificazione sotto carico, ritenzione o durata. Controllate uniformità secondo il produttore.
Posso far rotolare la barra sul pavimento?
Solo per una prima verifica su piano realmente pulito e piatto. Zigrinatura e manicotti indipendenti possono ingannare.
Cosa deve specificare un disegno OEM?
Zone di appoggio, punti, risoluzione, rotazione, criteri di asta e manicotto, campionamento, rapporto e azione correttiva.
Il logo personalizzato interferisce?
Non deve modificare la geometria; collegatelo però allo SKU e alla revisione corretti e tenetelo lontano dalle zone di misura e servizio.
Cosa fare con un danno da trasporto?
Isolate la barra, conservate l'imballo, documentate lo stato e seguite la valutazione e disposizione concordate prima dell'uso.
Definire un ordine misurabile di bilancieri
Inviate uso, costruzione, requisiti di asta e manicotto, quantità, marchio, rotta e piano di controllo per una revisione di fabbrica per modello.
