هندسة الرأس وثبات الارتكاز وقبول الدفعة
كيف تفحص محاذاة رؤوس الدمبل السداسي؟
حدّد أسطح الارتكاز واتجاه الرأسين ومحور المقبض وأخذ عينات الدفعة لطلبات OEM والعلامة الخاصة والتوريد بالجملة.
الإجابة المباشرة: اجعل منع التدحرج شرطاً قابلاً للفحص
لا تعتمد الدمبل لمجرد أن الرأسين يبدوان سداسيين. حدّد أسطح الارتكاز واتجاه السطوح المتناظرة ومحور المقبض ومعنى الثبات على سطح مرجعي نظيف. افحص الأوزان الخفيفة والمتوسطة والثقيلة لأن القالب والنسب قد يتغيران.
بصفتها مصنعاً، تستطيع ChinaFreeWeight مراجعة مشاريع OEM وODM والشعار المخصص والعلامة الخاصة والتوريد بالجملة. تبقى الهندسة والطلاء والربط والتعبئة وحدود القبول خاصة بكل طراز وتُثبت بعينة ممثلة للإنتاج.

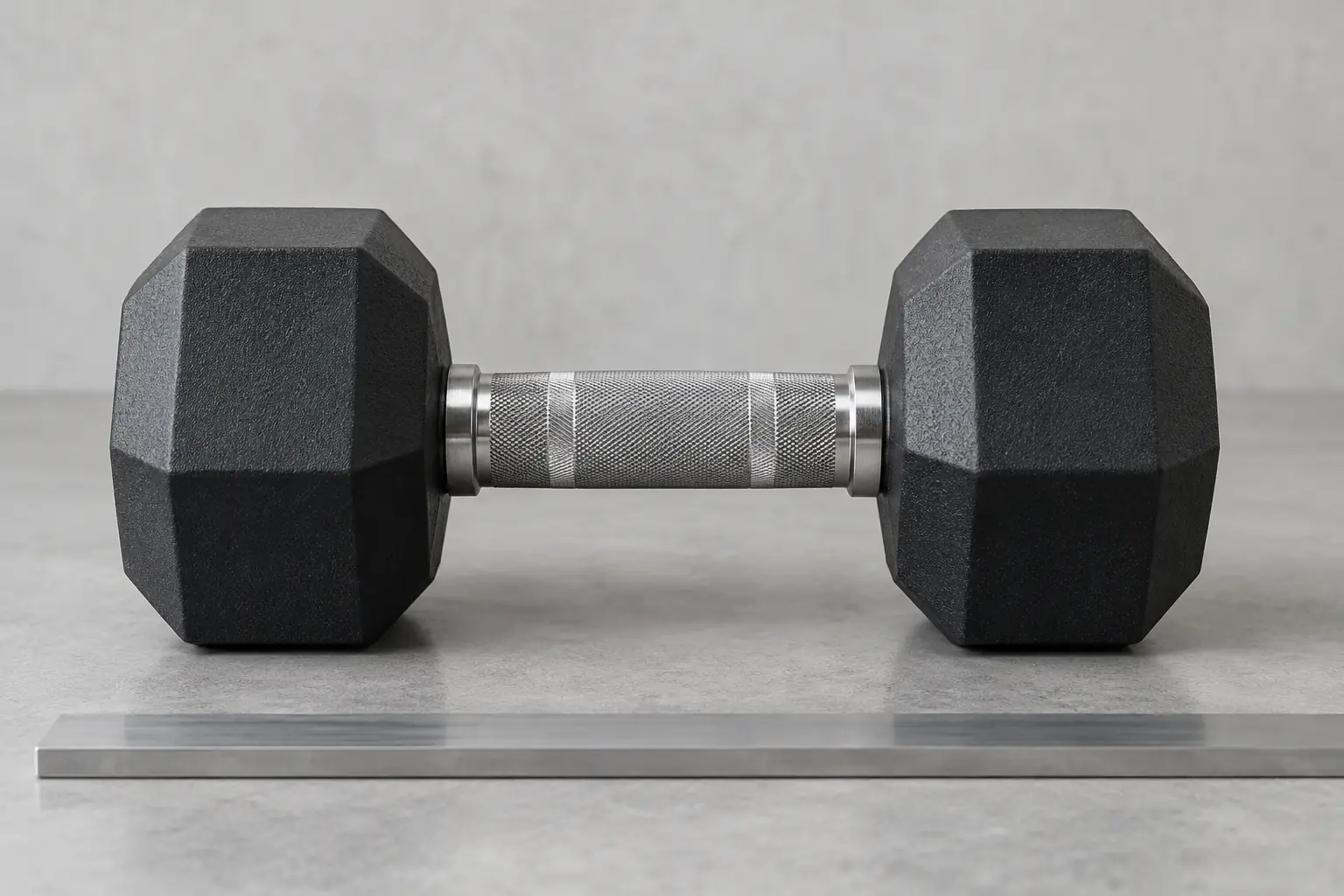

افصل بين اتجاه الرأسين ومحور المقبض وحالة السطح
يبيّن اتجاه الرأسين ما إذا كانت الأسطح والزوايا المتناظرة تشير إلى الاتجاه نفسه. ويصف محور المقبض خط المركز ودخوله في كل رأس. أما الارتكاز فيبيّن تماس الأسطح المختارة بلا تأرجح متكرر.
قد يتطابق الاتجاه مع مقبض مزاح، وقد يكون المقبض مستقيماً مع زائدة صب أو انكماش أو تشوه طلاء أو ضرر. سجّل كل حالة وحدها لتتبع السبب.
اعتمد هندسة مجموعة الأوزان كاملة
أنشئ مصفوفة لعرض الرأس وسماكته والبعد بين السطوح والمحور ومناطق الانتقال والاتجاه لكل عائلة بناء. وضّح تغير القالب أو القلب أو الجزء المدرج أو سماكة الطلاء. عينة واحدة لا تمثل مجموعة تجارية كاملة.
راجع الأوزان الخفيفة والوسطى والثقيلة وكل نقطة انتقال. ثبّت مراجعة الرسم واحتفظ بعينة فعلية. إذا شغل الشعار أو رقم الوزن سطحاً وظيفياً فافحص المنتج النهائي.
مصفوفة ضبط هندسة الدمبل
| النقطة | ما يجب تحديده | دليل الاعتماد |
|---|---|---|
| اتجاه الرأس | الأسطح والزوايا المتناظرة | رسم وعينة |
| محور المقبض | خط المركز ودخول الرأس | فحص جانبي |
| الارتكاز | الأسطح والمرجع | فحص مضبوط |
| حالة السطح | زائد وانكماش وضرر وطلاء | مرجع بصري |
| المجموعة | الأوزان وتغير القالب | مصفوفة الأصناف |
| فحوص منفصلة | الكتلة والاتزان والوصلة والطلاء | سجلات مستقلة |
| العينة | القالب والوقت والصنف والكرتون | سجل فحص |
| التغيير | القالب والواجهة والطلاء والتعبئة | إشعار مكتوب |

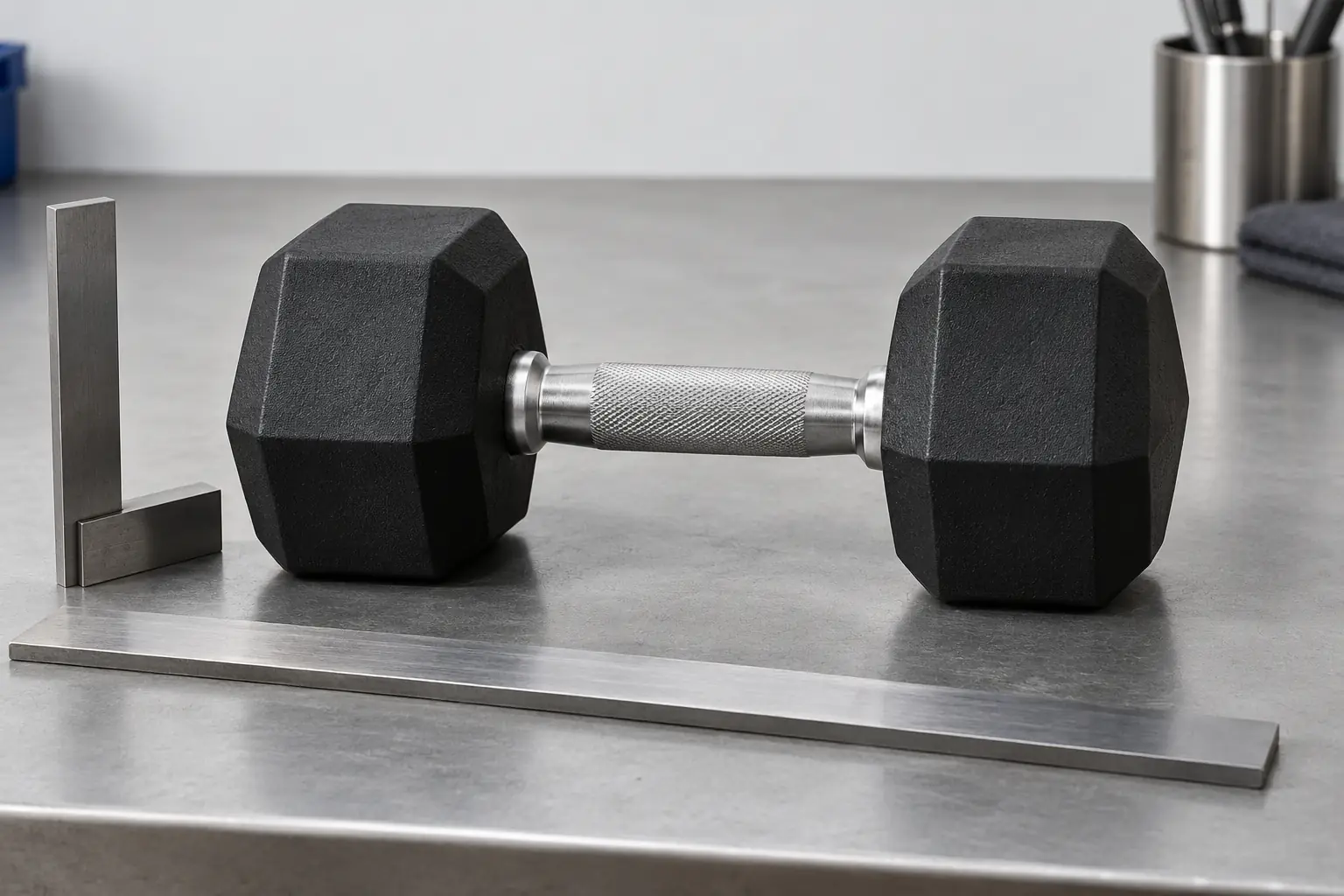

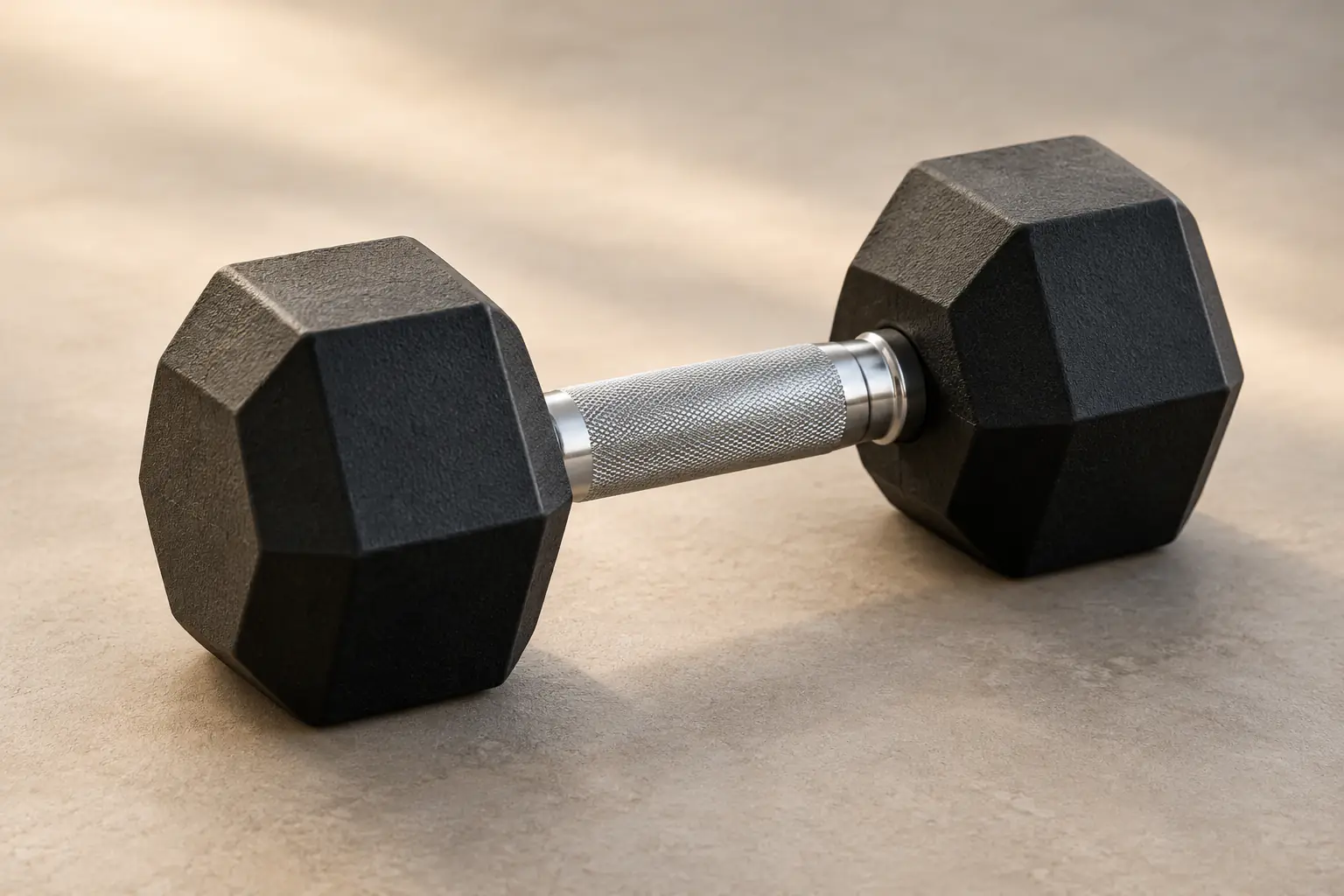

استخدم فحص ارتكاز ودوران مضبوطاً
نظّف المنتج وسطحاً صلباً مستوياً. ضع الدمبل بلطف على كل زوج من الأسطح المتناظرة من دون دفعه. راقب التماس والتأرجح واتجاه المقبض ثم أدره. تفيد المسطرة أو الزاوية فقط مع مرجع وطريقة موثقين.
لا تفترض فجوة أو زاوية عامة. يتفق المشتري والمصنع على المرجع والأداة والظروف والعينة والحد للطراز. الصورة توثق الإعداد ولا تستبدل القياس.
افصل الهندسة عن الكتلة والاتزان وتثبيت الرأس
الارتكاز الثابت لا يثبت صحة الكتلة أو توزيعها أو أمان الوصلة. الوزن وتقييم الاتزان وفحص التثبيت تحتاج سجلات مستقلة. ولا يعوض أي منها سطحاً غير مستقر.
كذلك لا تثبت المحاذاة الجيدة المتانة. احتفظ بنتائج منفصلة للمظهر والهندسة والكتلة والمقبض والوصلة والطلاء والتعبئة.
خذ عينات حسب القالب والوقت ورمز الصنف والكرتون
في فحص القطعة الأولى والنهائي، اسحب وحدات من أوزان وقوالب أو تجاويف وفترات تجميع وكراتين مختلفة. قارن القطع والأزواج من دون إخفاء العيب الموضعي بمتوسط. سجّل رمز الصنف والمصدر والسطح والنتيجة.
اعزل المراجعات المختلطة واختلاف الاتجاه وعدم الثبات والزائد والمقبض المزاح وضرر النقل. الطلب بالجملة يحتاج بيانات دفعة قابلة للتتبع.
احمِ الهندسة في التعبئة وإعادة الطلب
ضغط الزوايا وضعف الدعم والاحتكاك قد يضر سطح التماس بعد التصنيع. اعتمد عينة معبأة توزّع الحمل وتربط الكرتون برمز الصنف والمراجعة الصحيحة.
اطلب إشعاراً قبل تغيير القالب أو القلب أو الواجهة أو الطلاء أو جزء الشعار أو الدعم أو المورد الفرعي. أرسل نطاق الأوزان والكميات والسوق والرسم والطريقة ومسار الرفض في طلب العرض.
قائمة طلب العرض واعتماد العينة
- السوق والاستخدام
- الأوزان والكميات لكل صنف
- عائلة بناء الرأس
- اتجاه الرأسين ومحور المقبض
- سطح المرجع والطريقة
- قاعدة القبول الهندسي
- الكتلة والتثبيت منفصلان
- موضع الشعار
- حماية التعبئة
- العينة وإشعار التغيير
أدلة شراء مرتبطة
الأسئلة الشائعة
لماذا قد يتأرجح الدمبل السداسي؟
قد يغير سطح موضعي أو اختلاف الاتجاه أو الطلاء أو الضرر طريقة الارتكاز.
هل يجب أن يتطابق اتجاه الرأسين؟
إذا كانت السطوح المتناظرة جزءاً من التصميم فيجب توثيق العلاقة.
هل يكفي اختبار التدحرج؟
لا. افحص الارتكاز والاتجاه ثم الكتلة والوصلة والطلاء بشكل منفصل.
هل يوجد حد محاذاة عام؟
لا تفترض قيمة عامة؛ اتفق على المرجع والطريقة والحد للطراز.
ما الأوزان التي تؤخذ منها عينات؟
الخفيفة والمتوسطة والثقيلة وكل نقطة انتقال ثم الدفعة.
هل يؤثر الشعار على الارتكاز؟
نعم إذا غيّر سطح تماس؛ اعتمد الموقع والهندسة النهائية.
ماذا نسجل عند الاستلام؟
الصنف والمراجعة والكرتون والسطح والاتجاه والارتكاز والمحور والقرار.
حوّل هندسة الرأس إلى مواصفة جاهزة للمصنع
أرسل نطاق الأوزان والرسومات والاستخدام والشعار والطريقة والتعبئة والكميات لمراجعة الطراز.
