Geometria delle teste, appoggio stabile e accettazione lotto
Come Controllare l'Allineamento di un Manubrio Esagonale
Definisci facce di appoggio, fase delle teste, asse dell'impugnatura e campionamento per ordini OEM, private label e ingrosso.
Risposta diretta: rendi verificabile l'anti-rotolamento
Non approvare un manubrio solo perché le teste sembrano esagonali. Definisci facce d'appoggio, fase reciproca, asse dell'impugnatura e stabilità su un piano pulito. Controlla modelli leggeri, medi e pesanti, perché proporzioni e stampi possono cambiare.
Come fabbrica, ChinaFreeWeight valuta OEM, ODM, logo personalizzato, private label e fornitura in volume. Geometria, rivestimento, giunto, imballaggio e limiti restano specifici del modello e vanno confermati su campioni rappresentativi.

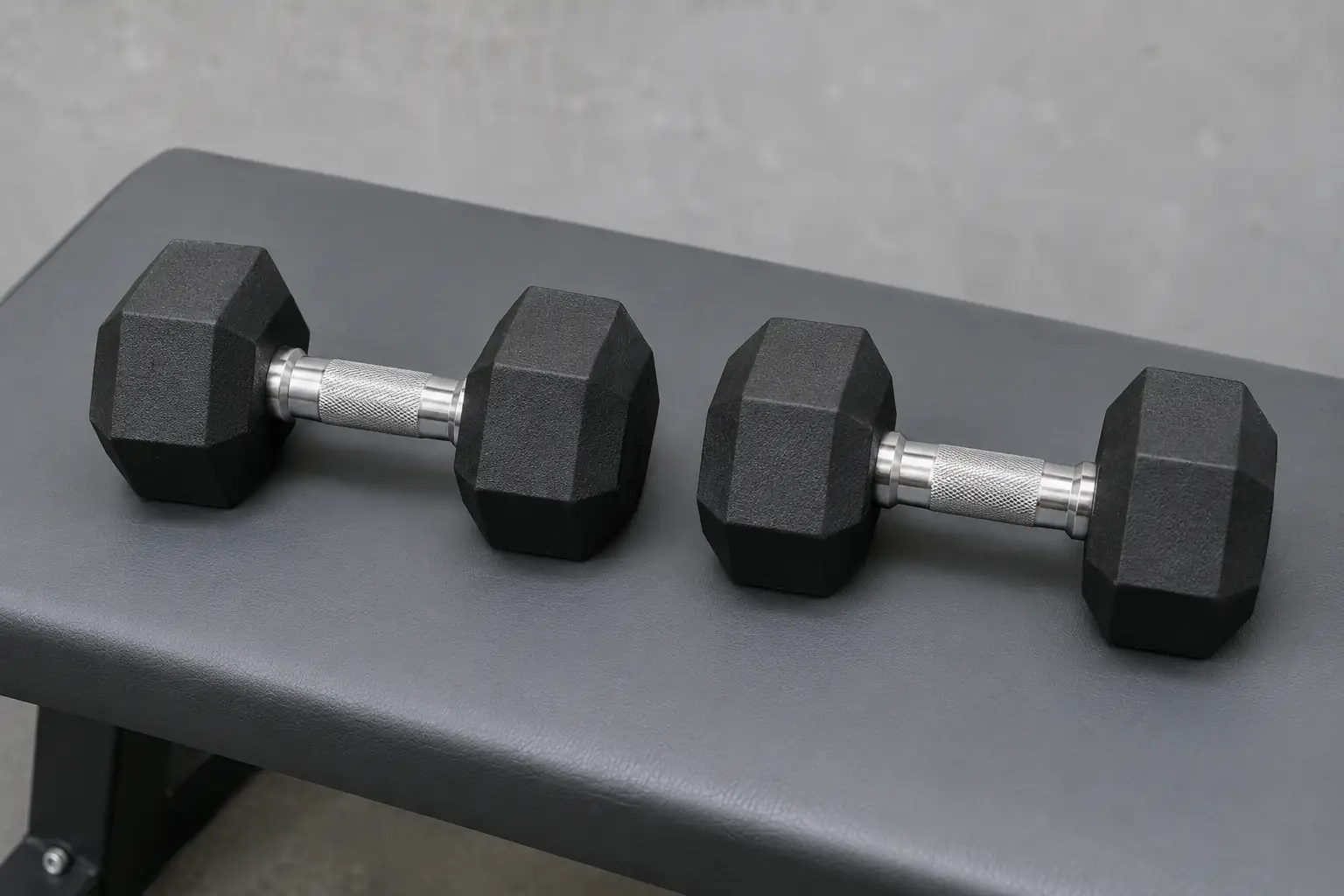

Distingui fase delle teste, asse e condizione delle facce
La fase indica se facce e spigoli corrispondenti hanno lo stesso orientamento. L'asse descrive la linea centrale e l'ingresso nelle teste. L'appoggio indica se le facce scelte toccano senza oscillare.
Teste in fase possono avere un'impugnatura decentrata; un asse diritto può accompagnare bava, ritiro, rivestimento distorto o danno. Registra ogni condizione separatamente.
Approva la geometria dell'intera gamma
Crea una matrice per larghezza, spessore, misura tra facce, asse, raccordi e orientamento di ogni famiglia. Segna cambi di stampo, inserto, nucleo e spessore del rivestimento. Un campione non rappresenta un set completo.
Esamina pesi leggeri, intermedi, pesanti e ogni transizione. Blocca le revisioni e conserva riferimenti fisici. Logo e marcatura non devono modificare senza controllo la superficie funzionale.
Matrice di controllo geometrico
| Punto | Definire | Evidenza |
|---|---|---|
| Fase | Facce e spigoli corrispondenti | Disegno e campione |
| Asse | Centro e ingresso nelle teste | Vista laterale |
| Appoggio | Facce e piano di riferimento | Verifica controllata |
| Superficie | Bava, ritiro, danno e strato | Riferimento visivo |
| Gamma | Pesi e cambi utensile | Matrice SKU |
| Controlli separati | Massa, bilanciamento, giunto, strato | Registri distinti |
| Campione | Cavità, periodo, SKU, cartone | Rapporto |
| Modifica | Stampo, interfaccia, strato, imballo | Avviso scritto |

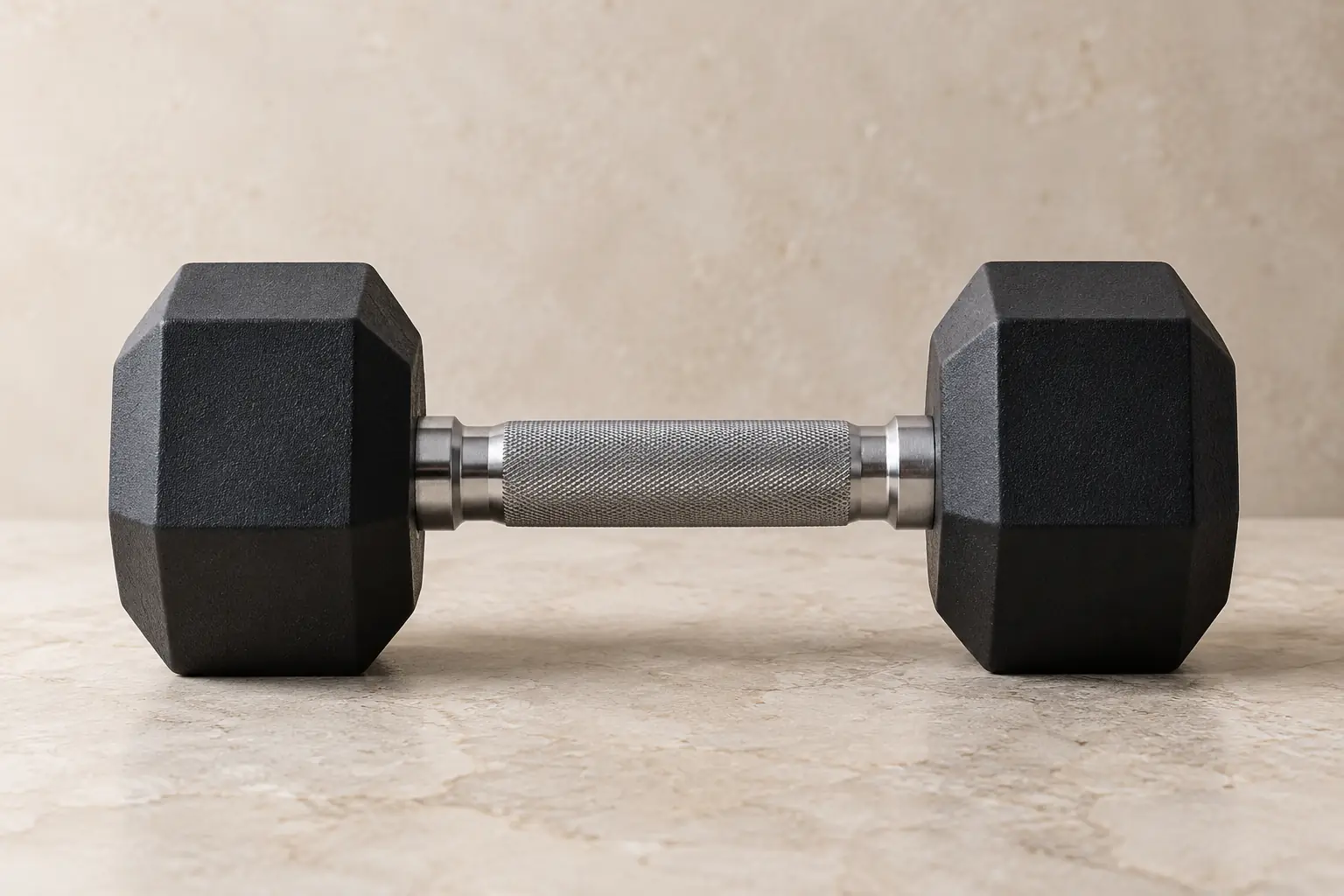

Usa una verifica controllata di appoggio e rotazione
Pulisci prodotto e piano rigido e livellato. Appoggia delicatamente il manubrio su ogni coppia di facce senza forzarlo. Osserva contatto, oscillazione e orientamento, poi ruota. Riga e squadra aiutano solo con datum e metodo definiti.
Non inventare un gioco o angolo universale. Compratore e fabbrica concordano riferimento, strumento, condizione, campione e limite per il modello. La foto documenta ma non misura.
Separa geometria, massa, bilanciamento e ritenzione
L'appoggio stabile non prova massa corretta, distribuzione o sicurezza del collegamento. Pesatura, bilanciamento e ritenzione richiedono prove proprie. Nessuna compensa una faccia instabile.
Anche il buon allineamento non dimostra la durata. Mantieni registri distinti per aspetto, geometria, massa, impugnatura, giunto, rivestimento e imballo.
Campiona per cavità, periodo, SKU e cartone
Alla prima parte e al controllo finale, preleva pesi, stampi o cavità, periodi di assemblaggio e cartoni diversi. Confronta pezzi e coppie senza nascondere un difetto locale nella media. Registra SKU, origine, faccia e risultato.
Isola revisioni miste, fase diversa, appoggio instabile, bava, impugnatura spostata o danno di trasporto. Un ordine all'ingrosso richiede tracciabilità.
Proteggi la geometria in imballo e riordino
Pressione sugli spigoli, supporto insufficiente e sfregamento possono danneggiare una faccia. Approva un campione imballato che distribuisca il carico e colleghi cartone, SKU e revisione.
Richiedi avviso prima di cambiare stampo, nucleo, interfaccia, rivestimento, inserto logo, supporto o subfornitore. Invia gamma, quantità, mercato, disegni, metodo e procedura di rifiuto.
Lista per offerta e campione
- Mercato e uso
- Pesi e quantità per SKU
- Famiglia di testa
- Fase e asse
- Piano e metodo
- Regola geometrica
- Massa e ritenzione separate
- Posizione logo
- Protezione imballata
- Campionamento e avviso modifica
Guide correlate
Domande frequenti
Perché un manubrio esagonale può oscillare?
Faccia locale, fase diversa, rivestimento o danno possono alterare l'appoggio.
Le due teste devono essere orientate allo stesso modo?
Se le facce corrispondenti sono parte del progetto, documenta la relazione.
Basta vedere se rotola?
No. Controlla appoggio e orientamento, poi massa, giunto e rivestimento.
Esiste una tolleranza universale?
No. Concorda datum, metodo e limite del modello.
Quali pesi campionare?
Leggeri, medi, pesanti e ogni transizione, oltre al lotto.
Il logo può influire?
Sì se modifica una faccia; approva posizione e geometria finita.
Cosa registrare in ricevimento?
SKU, revisione, cartone, faccia, fase, appoggio, asse e decisione.
