Hình học đầu tạ, độ tựa ổn định và nghiệm thu lô
Cách Kiểm Tra Căn Chỉnh Đầu Tạ Tay Lục Giác
Xác định mặt tựa, pha hai đầu tạ, trục tay cầm và lấy mẫu lô cho đơn OEM, nhãn riêng và cung ứng sỉ tạ tay lục giác.
Trả lời nhanh: biến chống lăn thành yêu cầu có thể kiểm tra
Không duyệt tạ chỉ vì hai đầu nhìn giống hình lục giác. Hãy xác định mặt tựa, hướng tương ứng của hai đầu, trục tay cầm và trạng thái ổn định trên mặt chuẩn sạch. Kiểm tra SKU nhẹ, trung bình và nặng vì tỷ lệ và khuôn có thể thay đổi.
Với vai trò nhà máy, ChinaFreeWeight có thể xem xét dự án OEM, ODM, logo tùy chỉnh, nhãn riêng và cung ứng số lượng lớn. Hình học, lớp phủ, liên kết, đóng gói và giới hạn nghiệm thu phải được xác nhận theo từng mẫu bằng sản phẩm đại diện sản xuất.

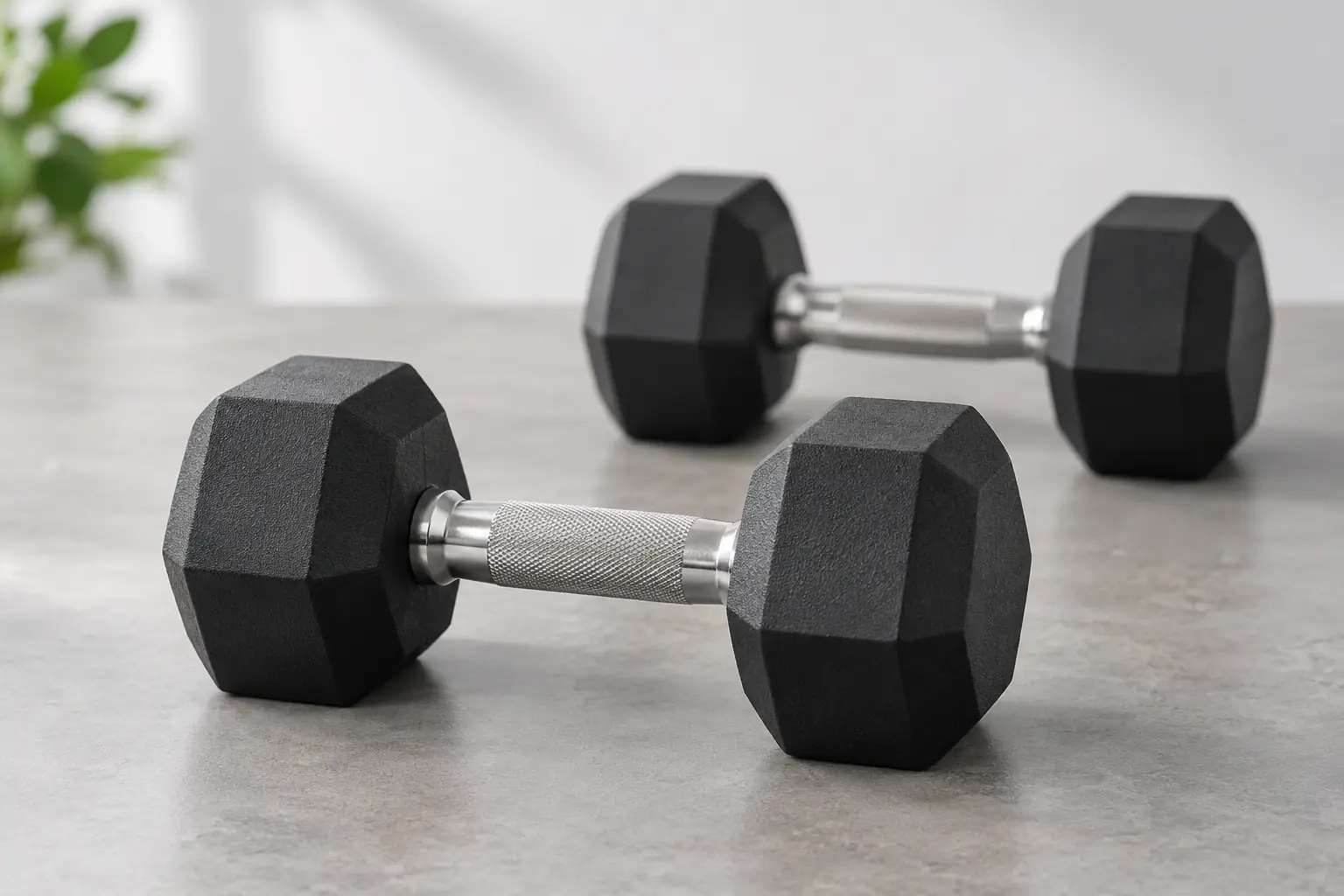

Tách riêng pha đầu tạ, trục tay cầm và mặt tựa
Pha đầu tạ cho biết các mặt phẳng và góc tương ứng có cùng hướng hay không. Trục tay cầm mô tả đường tâm đi vào mỗi đầu. Mặt tựa cho biết hai mặt đã chọn tiếp xúc lặp lại mà không bập bênh.
Hai đầu có thể cùng pha nhưng tay cầm lệch; tay cầm thẳng có thể đi cùng ba via, co ngót, biến dạng lớp phủ hoặc hư hại. Ghi từng điều kiện riêng để truy nguyên khuôn, lắp ráp và vận chuyển.
Duyệt hình học cho toàn dải trọng lượng
Lập ma trận chiều rộng, độ dày, kích thước giữa hai mặt, trục, vùng chuyển tiếp và hướng dự kiến cho từng cấu trúc. Đánh dấu khi đổi khuôn, lõi, chi tiết chèn hoặc lớp phủ. Một mẫu không đại diện cho cả bộ thương mại.
Xem xét mẫu nhẹ, giữa, nặng và mọi điểm chuyển. Khóa bản vẽ và giữ mẫu vật lý. Nếu logo hoặc số cân nằm trên mặt tựa, phải kiểm tra chức năng trên sản phẩm hoàn thiện.
Ma trận kiểm soát hình học
| Điểm | Cần xác định | Bằng chứng |
|---|---|---|
| Pha đầu | Mặt và góc tương ứng | Bản vẽ và mẫu |
| Trục | Đường tâm và vị trí vào đầu | Kiểm tra bên |
| Mặt tựa | Mặt chỉ định và chuẩn | Phép thử kiểm soát |
| Bề mặt | Ba via, co, hư hại, lớp phủ | Mẫu ngoại quan |
| Dải SKU | Trọng lượng và đổi khuôn | Ma trận SKU |
| Cửa kiểm tra riêng | Khối lượng, cân bằng, liên kết, phủ | Hồ sơ riêng |
| Lấy mẫu | Lòng khuôn, thời gian, SKU, thùng | Biên bản |
| Thay đổi | Khuôn, giao diện, phủ, bao bì | Thông báo viết |

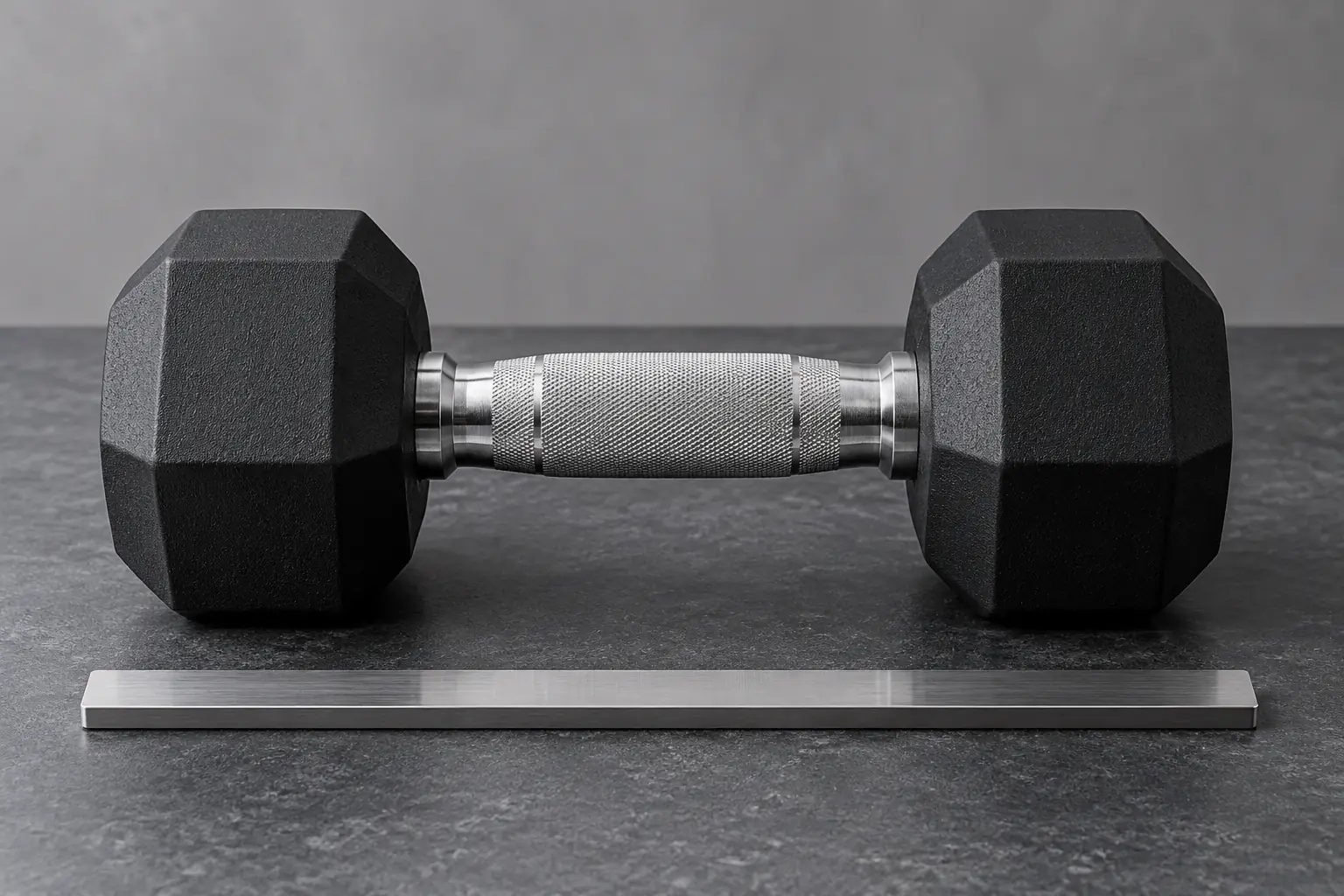

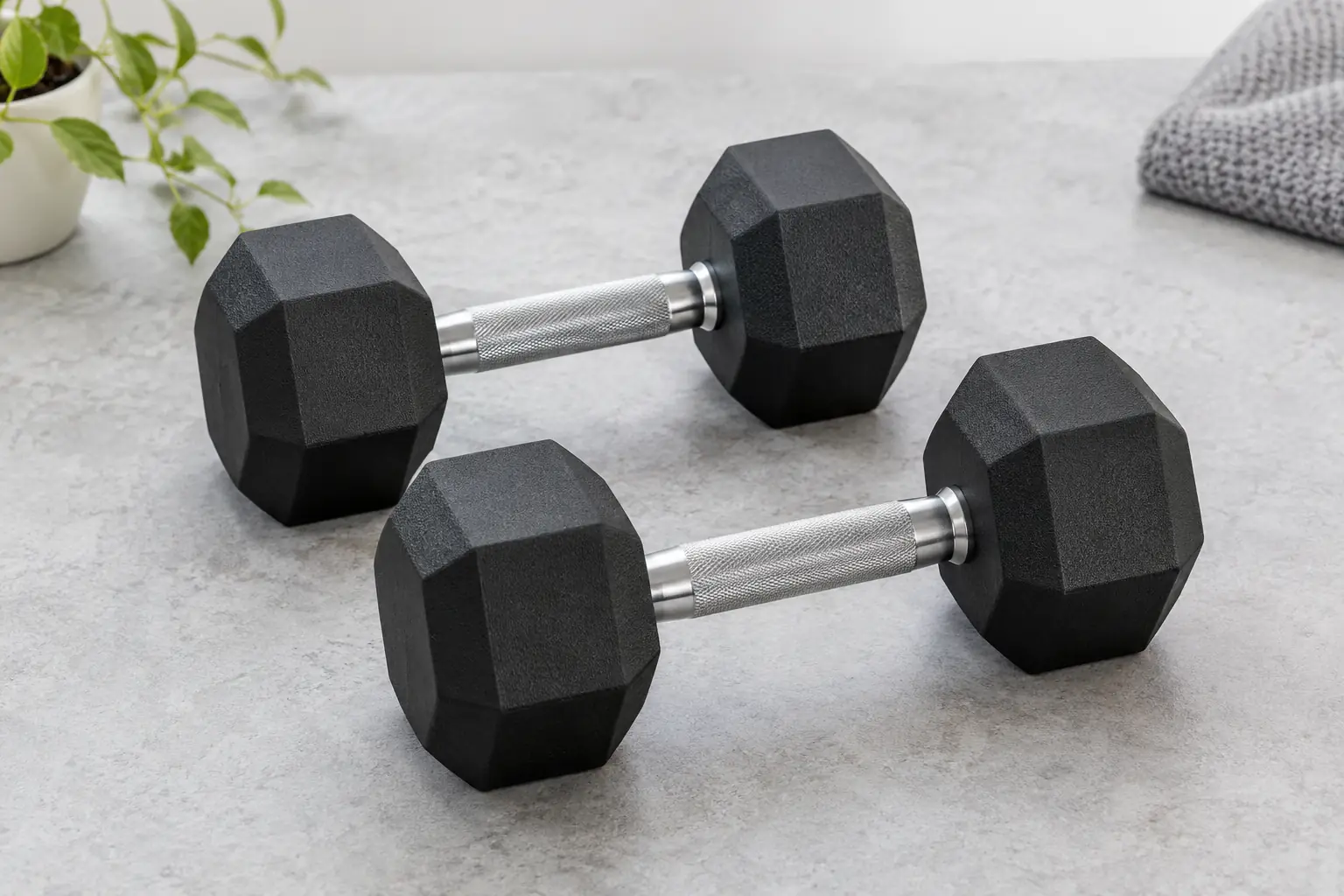

Dùng phép kiểm tra tựa và xoay có kiểm soát
Làm sạch tạ và mặt chuẩn cứng, cân bằng. Đặt nhẹ sản phẩm lên từng cặp mặt tương ứng mà không ép. Quan sát tiếp xúc, bập bênh và hướng tay cầm rồi xoay sang mặt kế tiếp. Thước thẳng hoặc ê-ke chỉ hữu ích khi chuẩn và phương pháp đã ghi rõ.
Không tự đặt khe hở hay góc dùng chung. Người mua và nhà máy thống nhất chuẩn, dụng cụ, điều kiện, mẫu và giới hạn cho mẫu cụ thể. Ảnh ghi lại cách đặt nhưng không thay thế phép đo.
Tách hình học khỏi khối lượng, cân bằng và liên kết
Tựa ổn định không chứng minh đúng khối lượng, phân bố đều hoặc liên kết an toàn. Cân, đánh giá cân bằng và kiểm tra giữ đầu cần hồ sơ riêng. Không kết quả nào bù cho mặt tựa không đạt.
Ngược lại, căn chỉnh tốt không chứng minh tuổi thọ. Lưu kết quả riêng cho ngoại quan, hình học, khối lượng, tay cầm, liên kết, lớp phủ và bao bì.
Lấy mẫu theo lòng khuôn, thời điểm, SKU và thùng
Khi kiểm tra mẫu đầu và cuối, lấy các trọng lượng, khuôn hoặc lòng khuôn, giai đoạn lắp và thùng khác nhau. So sánh từng chiếc và từng cặp, không dùng giá trị trung bình để che lỗi cục bộ. Ghi SKU, nguồn, mặt và kết quả.
Cách ly phiên bản trộn lẫn, lệch pha, tựa không ổn định, ba via, tay cầm lệch và hư hỏng vận chuyển. Đơn hàng sỉ cần dữ liệu lô truy xuất được.
Bảo vệ hình học khi đóng gói và đặt lại
Áp lực lên góc, thiếu đỡ và ma sát có thể làm hỏng mặt tiếp xúc sau sản xuất. Duyệt mẫu đóng gói phân bố tải và liên kết đúng thùng, SKU, phiên bản.
Yêu cầu báo trước khi đổi khuôn, lõi, giao diện, lớp phủ, chi tiết logo, vật đỡ hoặc công đoạn thuê ngoài. Gửi dải trọng lượng, số lượng, thị trường, bản vẽ, phương pháp và cách xử lý lỗi trong yêu cầu báo giá.
Danh sách báo giá và duyệt mẫu
- Thị trường và mục đích
- Trọng lượng và số lượng theo SKU
- Cấu trúc đầu tạ
- Pha đầu và trục tay cầm
- Mặt chuẩn và phương pháp
- Quy tắc hình học
- Khối lượng và liên kết riêng
- Vị trí logo
- Bảo vệ đóng gói
- Lấy mẫu và báo thay đổi
Hướng dẫn liên quan
Câu hỏi thường gặp
Vì sao tạ lục giác vẫn bập bênh?
Mặt cục bộ, lệch pha, lớp phủ hoặc hư hại có thể làm thay đổi tiếp xúc.
Hai đầu có cần cùng hướng không?
Nếu các mặt tương ứng thuộc thiết kế, hãy ghi quan hệ trong bản vẽ và mẫu.
Chỉ thử lăn có đủ không?
Không. Kiểm tra tựa và hướng, rồi tách khối lượng, liên kết và lớp phủ.
Có dung sai dùng chung không?
Không nên giả định; thống nhất chuẩn, phương pháp và giới hạn theo mẫu.
Lấy mẫu trọng lượng nào?
Nhẹ, giữa, nặng, mọi điểm chuyển và lô sản xuất.
Logo có ảnh hưởng mặt tựa không?
Có nếu thay đổi mặt tiếp xúc; cần duyệt vị trí và hình học hoàn thiện.
Nghiệm thu cần ghi gì?
SKU, phiên bản, thùng, mặt, pha, tựa, trục và quyết định xử lý.
Chuyển hình học đầu tạ thành đặc tả cho nhà máy
Gửi dải trọng lượng, bản vẽ, cách dùng, logo, phương pháp, bao bì và số lượng để xem xét theo mẫu.
