Géométrie des têtes, appui stable et réception de lot
Comment Contrôler l'Alignement d'un Haltère Hexagonal
Définissez faces d'appui, phase des têtes, axe de poignée et contrôle de lot pour des haltères hexagonaux OEM, marque privée et grossiste.
Réponse directe : rendre l'anti-roulement contrôlable
Ne validez pas un haltère parce que ses deux têtes semblent hexagonales. Définissez les faces d'appui, l'orientation relative des têtes, l'axe de la poignée et l'assise stable sur une surface propre. Contrôlez des références légères, intermédiaires et lourdes car l'outillage peut changer.
En tant qu'usine, ChinaFreeWeight étudie les projets OEM, ODM, logo personnalisé, marque privée et fourniture en volume. Géométrie, revêtement, liaison, emballage et limites restent propres au modèle et se valident sur des échantillons représentatifs.
Distinguer phase des têtes, axe et état des faces
La phase indique si les méplats et angles correspondants pointent dans la même direction. L'axe décrit l'entrée de la poignée dans chaque tête. L'état d'appui montre si les faces choisies touchent de façon répétable sans basculer. Ce sont trois observations distinctes.
Les têtes peuvent être en phase avec une poignée décentrée ; une poignée droite peut accompagner une face marquée par bavure, retrait, revêtement ou transport. Notez chaque condition pour remonter à la cause.
Valider la géométrie sur toute la gamme
Établissez une matrice par famille : largeur, épaisseur, dimension entre méplats, axe, transitions et orientation. Repérez les changements de moule, insert, noyau ou épaisseur de revêtement. Un seul échantillon ne représente pas une série commerciale.
Examinez les modèles légers, moyens, lourds et chaque transition. Figez les plans et gardez des témoins. Si logo ou marquage occupe une face, validez la zone fonctionnelle finie.
Matrice de contrôle géométrique
| Point | À définir | Preuve |
|---|---|---|
| Phase | Méplats et angles correspondants | Plan et témoin |
| Axe | Centre et entrée des têtes | Vue latérale |
| Appui | Faces et plan de référence | Contrôle maîtrisé |
| Surface | Bavure, retrait, dommage et couche | Référence visuelle |
| Gamme | Poids et changements d'outil | Matrice SKU |
| Contrôles séparés | Masse, équilibre, liaison et couche | Dossiers distincts |
| Échantillonnage | Empreinte, période, SKU et carton | Rapport |
| Modification | Moule, interface, couche et emballage | Avis écrit |
Employer un contrôle d'assise et d'orientation maîtrisé

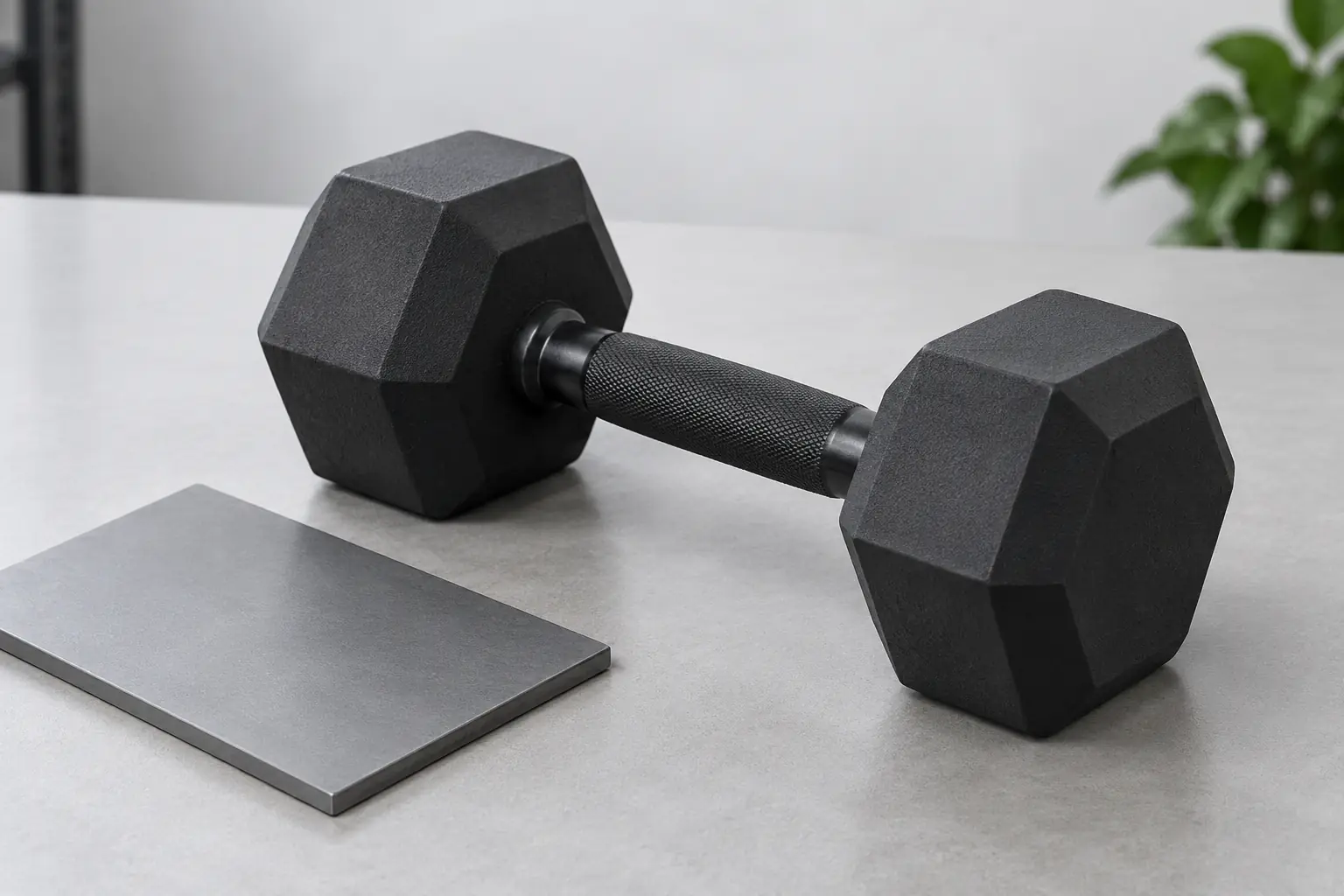

Nettoyez le produit et un plan rigide et nivelé. Posez doucement l'haltère sur chaque paire de faces correspondantes sans le forcer. Observez contact, bascule et orientation, puis tournez vers la face suivante. Règle ou équerre n'aide que si le repère est défini.
N'inventez pas de jeu ni d'angle universel. Acheteur et usine conviennent du repère, de l'instrument, de la condition, de l'échantillonnage et de la limite par modèle. Une photo documente, elle ne mesure pas.
Séparer géométrie, masse, équilibre et retenue
Une assise stable ne prouve ni la masse, ni l'équilibre, ni la sûreté de la liaison. Pesée, répartition et retenue demandent des preuves séparées. Aucun résultat ne compense une face instable hors critère.
Inversement, un bon alignement ne démontre pas la durabilité. Conservez des dossiers distincts pour aspect, géométrie, masse, poignée, liaison, revêtement et emballage.
Échantillonner par empreinte, période, SKU et carton
Au démarrage et au contrôle final, prélevez plusieurs poids, empreintes ou outils, périodes d'assemblage et cartons. Comparez pièces et paires sans masquer un défaut local par une moyenne. Enregistrez SKU, origine, face et résultat.
Isolez révisions mélangées, phases discordantes, appui instable, bavure, poignée décalée ou dommage de transport. Une commande de gros exige de la traçabilité.
Préserver la géométrie pendant emballage et réassort
Pression sur les angles, soutien insuffisant et frottement peuvent endommager une face. Validez un échantillon emballé qui répartit la charge et relie clairement carton, SKU et révision.
Pour les réassorts, imposez un avis avant changement de moule, noyau, interface, revêtement, insert de logo, support ou sous-traitant. Envoyez gamme, quantités, destination, plans, méthode et rejet pour comparer les offres.
Liste pour devis et échantillon
- Marché et usage
- Poids et quantités par SKU
- Famille de tête
- Phase et axe
- Plan et méthode d'appui
- Règle géométrique
- Masse et retenue séparées
- Emplacement du logo
- Protection emballée
- Échantillonnage et avis de changement
Guides associés
Questions fréquentes
Pourquoi un haltère hexagonal peut-il basculer ?
Une face locale, une phase différente, le revêtement ou un dommage peuvent perturber l'appui.
Les deux têtes doivent-elles avoir la même orientation ?
Si cette relation appartient au dessin validé, consignez-la dans le plan et le témoin.
Le test de roulement suffit-il ?
Non. Contrôlez appui et orientation puis masse, liaison et revêtement séparément.
Existe-t-il une tolérance universelle ?
Non. Définissez repère, méthode et limite du modèle.
Quels poids faut-il prélever ?
Légers, moyens, lourds et chaque transition, puis le lot.
Le logo peut-il modifier l'appui ?
Oui s'il touche une face ; validez son emplacement et la géométrie finie.
Que consigner à réception ?
SKU, révision, carton, face, phase, appui, axe et traitement des écarts.
Transformer la géométrie en cahier des charges usine
Envoyez gamme, plans, usage, logo, méthode, emballage et quantités pour une étude par modèle.
