Måttguide för professionella viktskivor
Ytterdiameter och Profil på Viktskivor i Kommersiella Order
Specificera ytterdiameter, profil, stånghöjd, förvaring, prov och mottagningskontroll för viktskivor i volym.
Börja med tre separata mått
Fullstora bumpers kan ha samma ytterdiameter genom serien, medan järn-, grepp-, change- och maskinskivor ofta blir mindre i lägre vikter. Håldiameter avgör passning på stången och tjocklek avgör hur mycket hylslängd som förbrukas.
Svenska sortiment blandar dessutom ofta 30- och 50-mm-system. Därför ska varje SKU ha eget värde för hål, utsida och tjocklek. Ordet olympisk ersätter inte något av dem.
Bestäm vad som ska bära mot golvet
Vid marklyft och tyngdlyftning sätter den största skivan som når plattformen stångens starthöjd. Mindre skivor kan ge extra last utan att dela golvkontakt. Om stången får släppas blir belastningsvägen en separat säkerhetsfråga.
En lyftplattform kan behöva fullstor teknikvikt. Ett trångt föreningsgym, hotell eller en maskinzon kan vinna på graderade profiler. Ange användning, golv, ställ och tillverkarens regler innan formen väljs.
Avgränsa tävlingsmåttet
IWF anger 450 mm med angiven tolerans för de största tävlingsskivorna. IPF begränsar också diametern på de största skivorna. Reglerna är användbara referenser för just deras utrustning, inte ett allmänt kvalitetsbevis.
Be om aktuell regel, exakt modell och relevant bevis när en standard nämns. Ett 450-mm-påstående verifierar inte massa, rundhet, studs, nav, yta eller tillåten fällning.

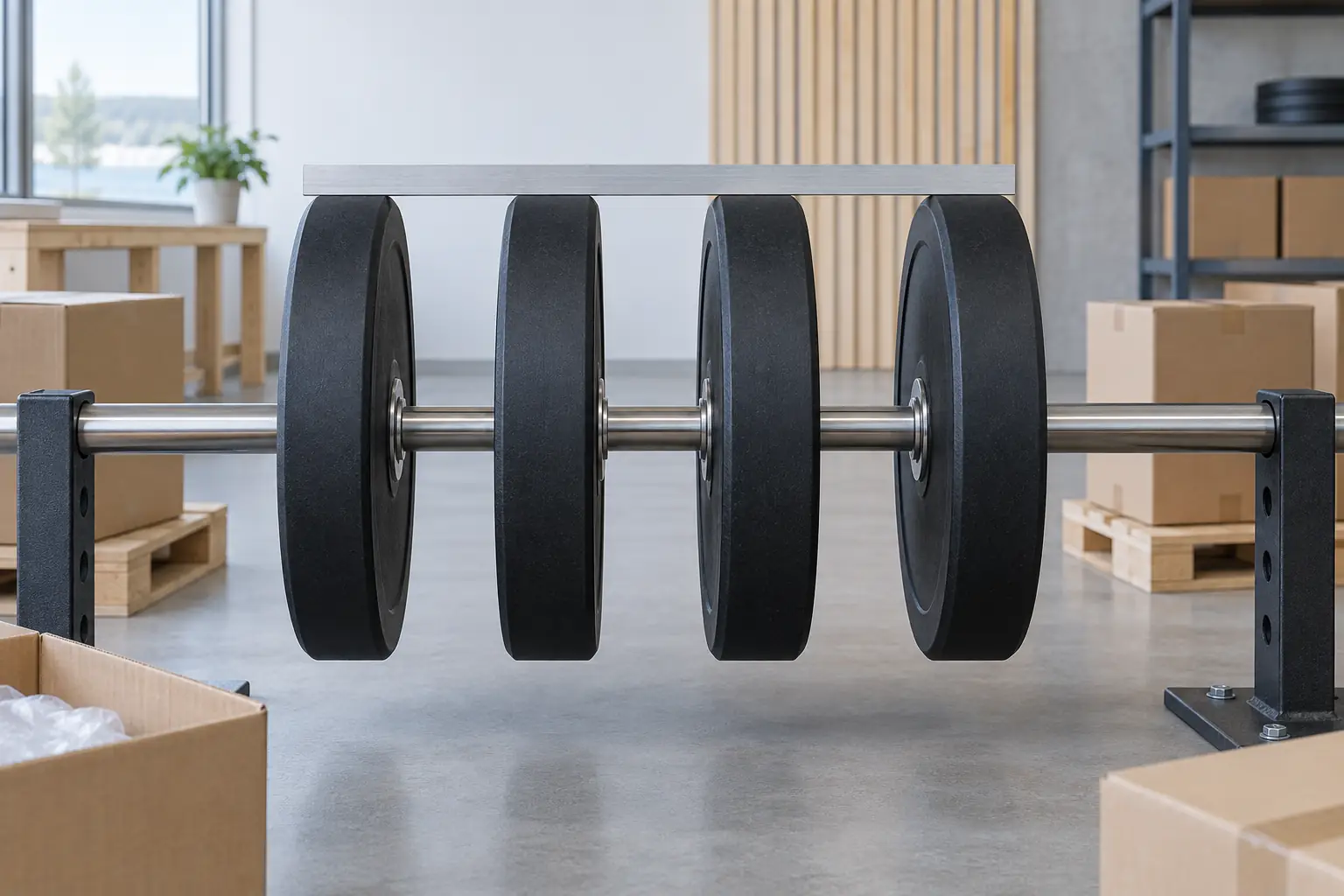

Lås den färdiga konturen i ritning och prov
Ange maximal färdig diameter, tolerans, mätaxlar, rundhet, radie eller fas, relief, grepphål, navutstick och planhet. Beskriv om mjuk formkant eller upphöjd märkning ska ingå i omkretsen.
OEM, ODM, egen logotyp och private label kan kräva nytt formstycke eller ny kantdetalj. Ritning, färdigt referensprov, emballage och revisionskod behöver då godkännas som ett paket.
Valmatris för ytterprofil
| Skivfamilj | Kontrollfråga | Inköpseffekt |
|---|---|---|
| Fullstor bumper | Vilka vikter delar kontur? | Starthöjd och golvkontakt |
| Teknikskiva | Full storlek vid låg massa; tillåten användning? | Teknikträning |
| Järn eller greppskiva | Varierar storleken per vikt? | Förvaringstäthet |
| Change-skiva | Hur kompakt är profil och nav? | Lastordning |
| Maskinskiva | Vilket kuvert och handutrymme gäller? | Pinne, ram och skydd |
| Egen märkning | Ändras relief eller kant? | Nytt godkännande |
Prova ställ och maskiner när de är fyllda
Kontrollera största kontur mot viktträd, horisontella pinnar, vagnar, hyllor, maskinram och skydd. Testa att ta ut en skiva mellan grannskivor. Det räcker inte att den kan skjutas på en tom pinne om handen sedan saknar utrymme.
Lätta fullstora skivor tar stor kartongyta, medan kompakt metall samlar hög vikt. Styck per vikt, mellanlägg, kartong, pall och lossning ska ingå i bulkofferten.
Välj prov vid varje dimensionsskifte
Ta lätt, mellan och tung SKU samt varje punkt där form, kärna, grepp, nav eller diameter byts. Mät över avtalade axlar på en verifierad plan yta, granska kanten och jämför par. Behåll prov eller kontrollerad mätrapport.
En tunn fullstor lätt skiva är inte automatiskt avsedd att släppas. Kontrollera bruksanvisningen för varje vikt och för blandade stackar på vald stång och plattform.
Gör mottagningen spårbar
Koppla kartong, artikel och revision innan stickprov. Kontrollera diameter i valda riktningar, ovalitet, skadad kant, navets centrering, planvobbel, par och faktisk passning i avsett ställ eller maskin. Notera mätdon, enhet och prov-ID.
Massa, centrumhål, tjocklek och fallbeteende har egna kriterier. PowerBaseFit kan granska ett tillverkningsbart kontrollpaket för volymleverans; stickprov, gränser, minimiantal och tidplan fastställs för den verkliga mixen.
Underlag för offert och kontroll
- Ange användning, stång eller maskin, golv och kontakt
- Lista vikt, material, diameter och tolerans per SKU
- Separera ytterdiameter, hål och tjocklek
- Definiera axlar, färdig yta, kant och rundhet
- Kontrollera ställ, pinne, skydd, kartong och pall
- Godkänn prov vid varje konstruktionsskifte
- Frys logotyp, färg, märkning, form och revision
- Avtala stickprov, rapport och avvikelsebeslut
Vanliga frågor
Har alla bumpers 450 mm ytterdiameter?
Många fullstora serier använder det nominella måttet, men lätta och särskilda modeller kan avvika.
Är 50-mm-hål och 450-mm-diameter samma sak?
Nej. Hålet passar hylsan; ytterdiametern beskriver hela skivan.
Betyder 450 mm att skivan är tävlingsgodkänd?
Nej. Godkännande kräver alla tillämpliga krav och bevis.
Kan olika diameter blandas på samma stång?
De kan passa hylsan, men golvkontakt, tillåten fällning, ordning och instruktioner måste bedömas.
Hur kontrolleras rundhet?
Mät avtalade axlar med lämpligt verifierat mätdon och notera kant, vobbel och par.
