Kontrollera navets infästning i en bumperviktskiva
Så skiljer inköpare passning från lös insats och specificerar navkonstruktion, prov, fallgranskning, partikkontroll och emballage.
Kort svar: markera vad som rör sig mot vad
Glapp mellan skiva och stånghylsa är inte samma sak som att metallringen vrids i gummit. Ta skivan ur bruk, rengör försiktigt, markera navets läge och registrera rotation, vippning, axiell och radiell rörelse, springa, ljud, spricka och lös skruv var för sig.
I ett volymköp ska navtyp, infästning, färdigt hål, kontrollmetod och observation efter belastning vara godkända före serien. ChinaFreeWeight bedömer OEM, ODM, egen logotyp, eget varumärke och volymleverans modell för modell.
Håll passning, säte och infästning isär
Passning gäller kontakten med stångens hylsa. Sätet beskriver centrering, lutning och symmetri. Infästning gäller metallens förbindelse med den elastiska kroppen. Ett rätt hål kan ha lös insats; en fast insats kan vara sned eller ha grader.
Skapa separata krav för diameter, rundhet, koncentriskhet, kant, säte, relativ rörelse och fästdetaljer.
Jämför konstruktion, inte bara navets bredd

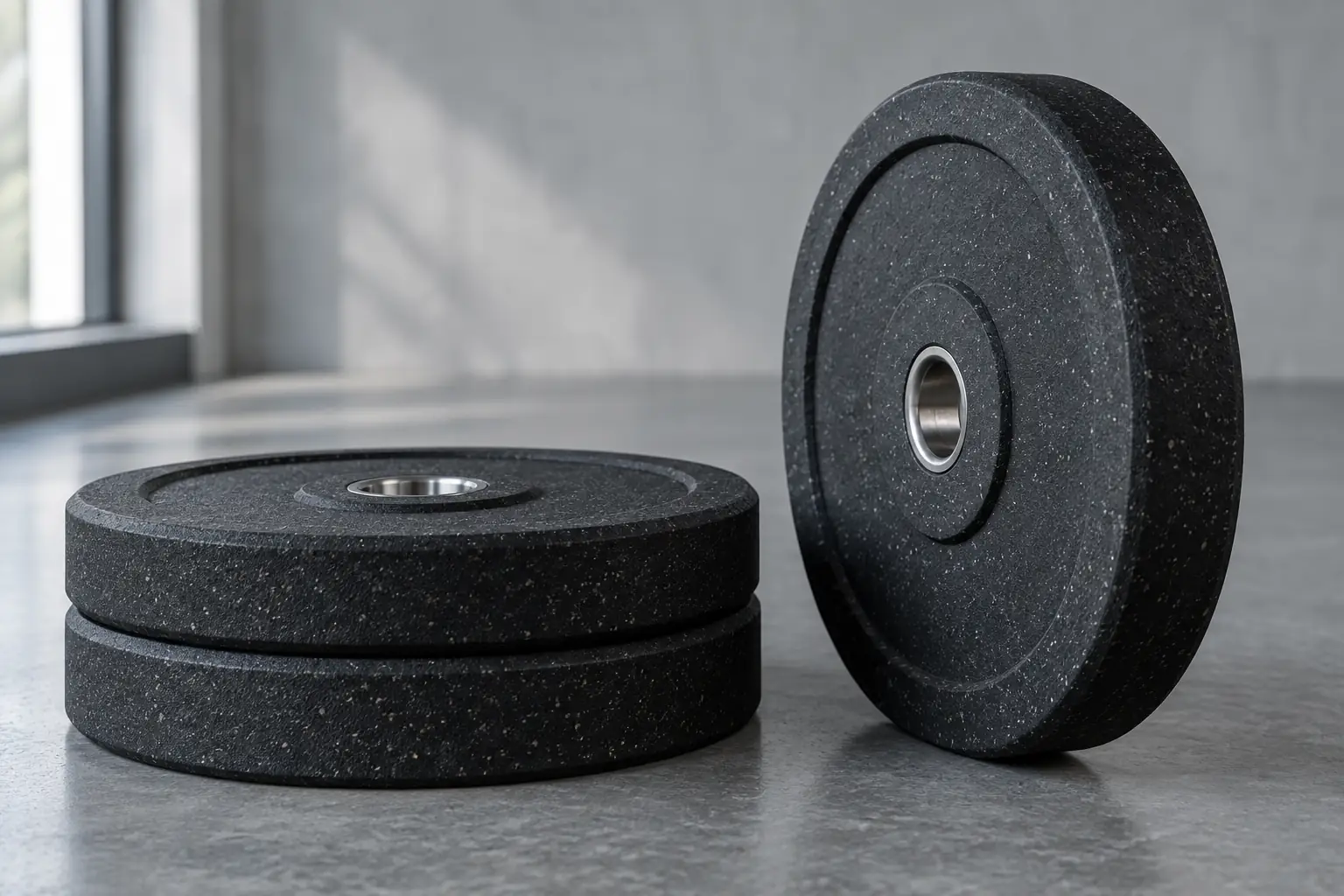

Träningsskivor kan ha en smal ingjuten eller bunden ring. Granulatgummi kan använda ett försänkt nav som skyddas mot kontakt. Tävlingsliknande skivor kan ha ett brett flerdelat nav med skruvar. Belastningsvägen skiljer sig.
Begär sektion eller beskrivning av erbjuden modell: metall, ytberedning, bindning, mekaniska lås, formning och montering. Synlig storlek räcker inte.
Godkänn lätt, mellan och tung representant
Tunna lätta skivor kan böjas mer; tyngre val ändrar tjocklek, stöd och hantering. Ta minst en lätt, en mellan och en tung skiva samt varje variant där nav, blandning, form, färg eller skruvbild ändras.
Spara provkod, revision, verklig massa, tjocklek, hål, navläge, yta, märkning och emballage. Fotografera båda sidor och markera orienteringen.
Specifikation för nav och insats
| Punkt | Definition | Underlag |
|---|---|---|
| Konstruktion | Ring, försänkt insats eller flerdelat nav | Ritning och beskrivning |
| Infästning | Bindning, mekaniskt lås och montering | Process och prov |
| Färdigt hål | Diameter, rundhet, koncentriskhet och kant | Mätrapport |
| Säte | Läge, lutning, springa och symmetri | Foto och mått |
| Rörelse | Rotation, axiell och radiell | Metod och protokoll |
| Fall | Uppställning, intervall och stopp | Plan och resultat |
| Fästdetaljer | Typ, säkring och åtkomst | Monteringsrevision |
| Emballage | Skydd och spårning | Packprov |
Beskriv fallgranskningen utan lösa siffror
När skivan är avsedd att släppas ska stång, lås, last, plattform, frigivning, repetitioner, kontrollintervall och stopptecken anges. Före, under och efter granskas springa, rotation, lutning, genomdragning, skruvrörelse, gummirivning och ljudförändring.
ASTM D429 omfattar laboratoriemetoder för gummis vidhäftning till styva underlag; en provkropp är inte automatiskt en färdig skiva. IWF-regler beskriver tävlingsutrustning men ger ingen allmän navcykel för varje kommersiell produkt.
Kontrollera partiet utan oplanerad åverkan
Börja med identitet, kartong och jämförelseprov. På avtalat urval kontrolleras hål, kant, säte, symmetri, korrosion, skruvar och relativ rörelse enligt metoden. Bänd, slå, limma eller demontera inte säljbart gods om destruktivt prov inte är beställt.
Knyt resultat till SKU, parti, formperiod och kartong. Vid rörelse spärras enheterna, urvalet utökas och beredning, formning samt montering spåras.
Styr logotyp, emballage och ändringar tillsammans
En gjuten logotyp, tryck eller navdekal får inte täcka gränsen mot gummi eller skruvar. Godkänn märkning och konstruktion i samma prov.
Emballaget ska hindra glidning, gnidning och navkollision. Försänkning ersätter inte mellanlägg och fixering. Byte av insats, finish, bindning, blandning, form, härdning, skruv eller skydd anmäls och omprövas.
Gör förfrågan och acceptansen spårbara
Ange skivtyp, vikter, antal, användning, om släpp är tillåtet, kroppsmaterial, nav, färdigt hål, infästningsunderlag, urval, logotyp, färg, emballage och destination. Be om skillnader mellan vikter och vilka partiprotokoll som lämnas.
Produkt, verktyg, prov, emballage och kontroll syns i offerten. Minimiantal, pris och tid bekräftas per projekt. Acceptansplanen anger ansvarig, metod, prov och åtgärd vid avvikelse.
Tio inköpskontroller
- Identifiera navet för varje vikt.
- Skilj hålpassning från infästning.
- Godkänn lätt, mellan och tung.
- Dokumentera sidor och orientering.
- Definiera relativ rörelse.
- Skriv hela fallgranskningen.
- Begränsa bevis till rätt omfattning.
- Skydda nav och kropp i emballage.
- Styr material- och processändringar.
- Knyt resultat till SKU, parti och kartong.
Vanliga frågor
Varför lossnar centrumringen?
Förorening, ojämn bindning, otillräckligt mekaniskt lås, formvariation, navslag eller fel användning kan bidra. Den faktiska modellen måste undersökas.
Är en ring som snurrar alltid normal?
Nej. Skivans rörelse på stången och metallens rörelse i kroppen är olika tillstånd.
Är ett större nav alltid starkare?
Nej. Storleken visar inte material, inre geometri, bindning, skruvar eller lastväg.
Vilka vikter ska provas?
Lätt, mellan, tung och varje variant där nav, tjocklek, blandning, form eller infästning ändras.
Bevisar ett antal släpp livslängd?
Endast i den beskrivna uppställningen med last, plattform, frigivning, intervall och acceptans.
Kan gymmet limma en lös ring?
Gör inte en improviserad reparation för fortsatt släppbruk. Spärra skivan och följ tillverkarens bedömning.
Kan navet få egen logotyp?
I vissa modeller, om skruvar, kontrollgränser och nödvändig märkning förblir synliga.
Skicka en styrd förfrågan
Dela vikter, användning, nav, hål, underlag, urval, märkning, emballage, antal och destination. ChinaFreeWeight bedömer OEM, ODM, egen logotyp, eget varumärke och volymleverans utan ett påhittat universalvärde.
