Contrôler la tenue du moyeu d’un disque bumper
Diagnostiquer un insert ou moyeu desserré et cadrer construction, échantillon, chute, contrôle de lot et protection pour un achat professionnel.
Réponse courte : repérer l’interface réellement mobile

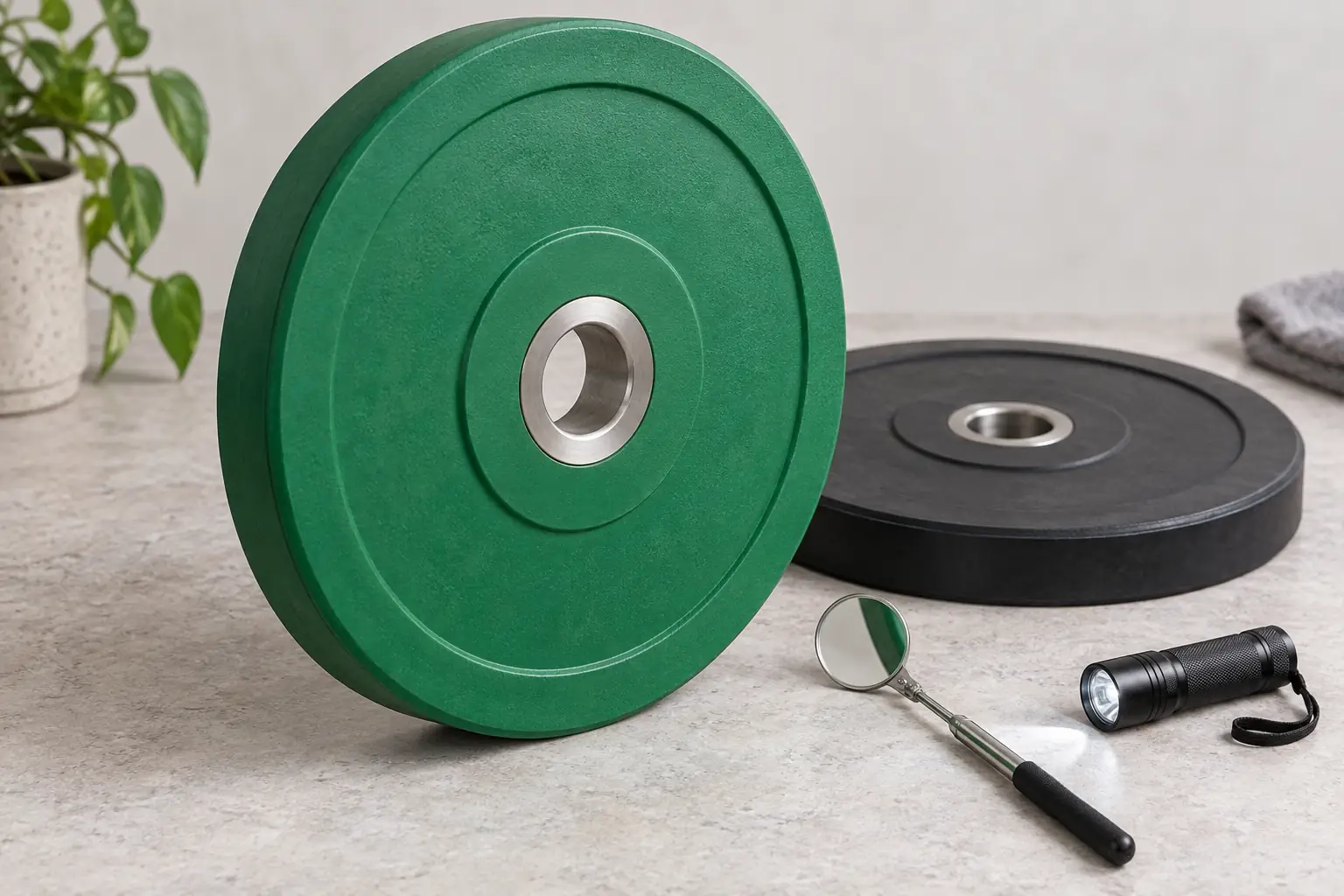

Le jeu entre le disque et le manchon de barre n’est pas le métal qui tourne dans le corps souple. Isolez le disque, nettoyez sans forcer, repérez la position du moyeu et notez séparément rotation, basculement, déplacement axial ou radial, ouverture, bruit, fissure et fixation libre.
Pour une commande en volume, construction, retenue, alésage fini, méthode de contrôle et observations après manutention sont définis avant la série. ChinaFreeWeight étudie OEM, ODM, logo personnalisé, marque distributeur et fourniture en gros selon le modèle.
Distinguer alésage, position et retenue
L’alésage concerne l’interface avec la barre. La position décrit centrage, inclinaison et symétrie. La retenue concerne la liaison métal-corps. Un diamètre conforme peut accompagner un insert libre ; une liaison ferme peut encore présenter bavure ou faux alignement.
Créez des critères séparés pour diamètre, circularité, concentricité, arête, siège, mouvement relatif et vis éventuelles.
Lire la construction avant de comparer les offres

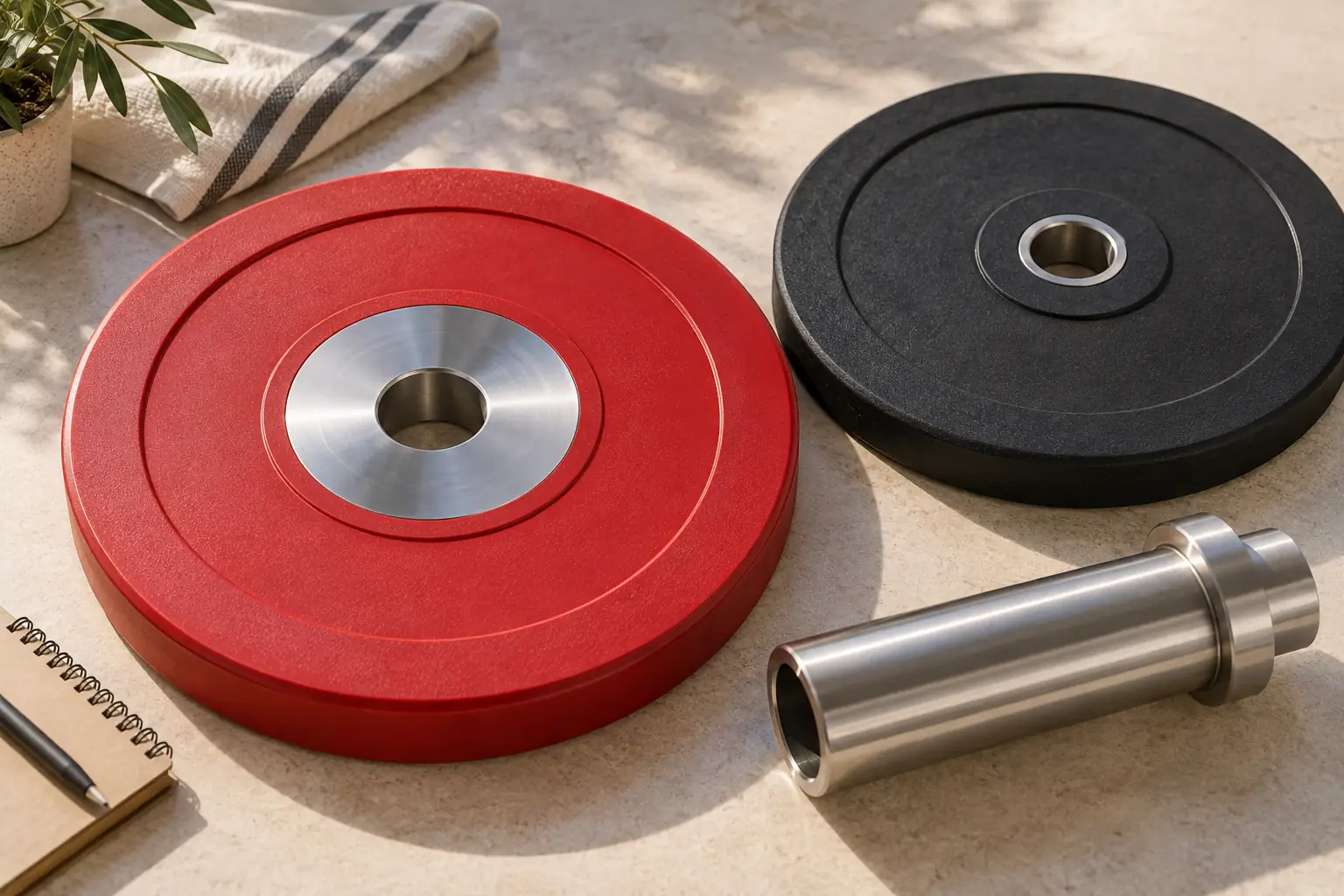

Un disque d’entraînement peut employer une bague étroite surmoulée ou liée. Un modèle en granulats protège souvent l’insert par un retrait. Un disque de style compétition peut intégrer un large moyeu en plusieurs parties. L’impact n’est pas distribué de la même façon.
Demandez coupe ou description du modèle : métal, préparation, système de liaison, verrouillage mécanique, moulage et assemblage. La largeur visible ne suffit pas.
Valider plusieurs masses représentatives

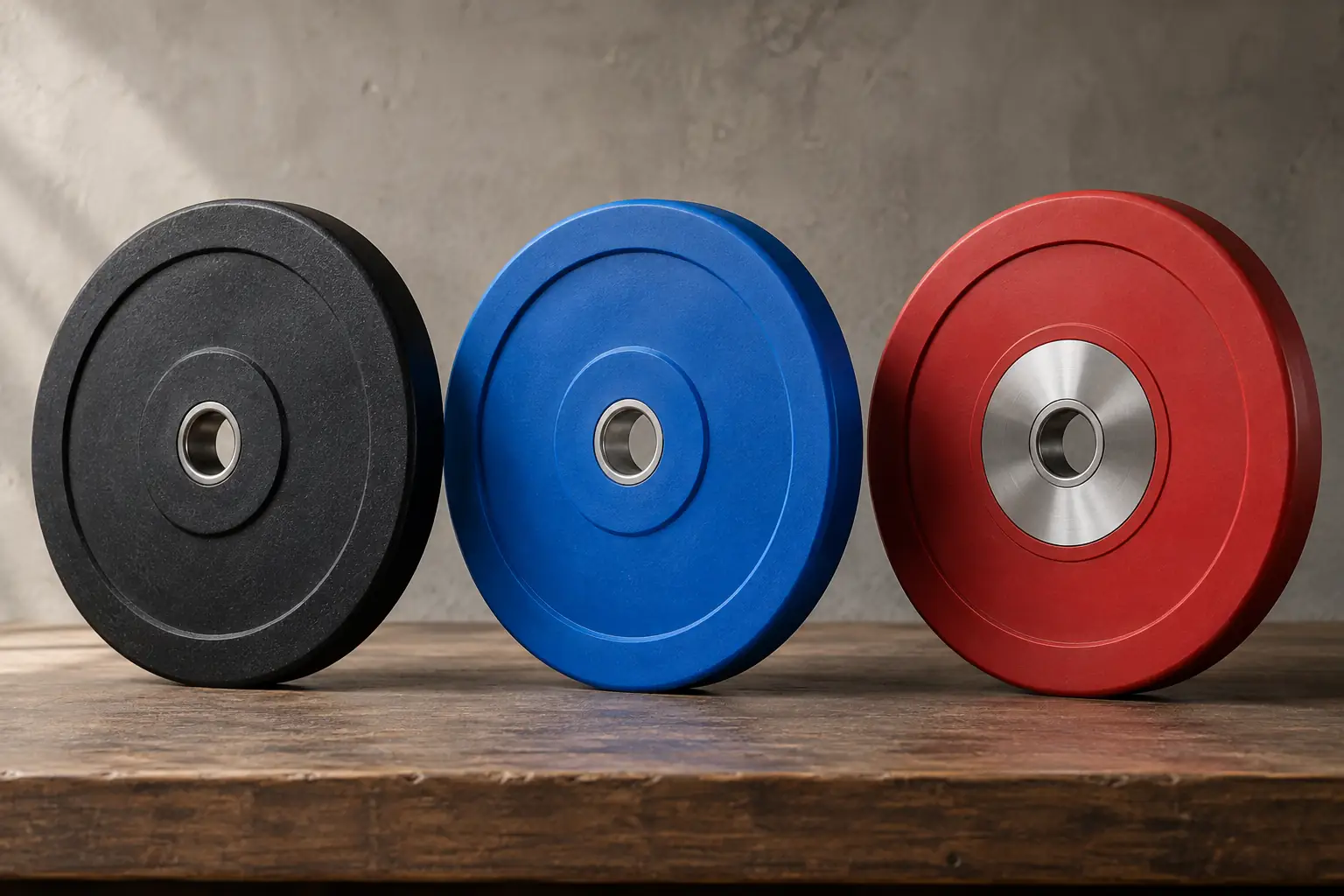

Une plaque légère et mince peut fléchir davantage ; les masses hautes changent épaisseur, appui et manutention. Choisissez une référence légère, une intermédiaire et une lourde, puis toute variante de moyeu, formulation, moule, couleur ou fixation.
Archivez code, révision, masse mesurée, épaisseur, alésage, position, surface, marquage et emballage. Photographiez les deux faces et marquez l’orientation.
Écrire la séquence de chute et ses limites
Si le produit est destiné à être lâché, précisez barre, colliers, charge, plateforme, libération, répétitions, intervalles et conditions d’arrêt. Avant, pendant et après, comparez jeu, rotation, inclinaison, arrachement, fixation, déchirure et évolution sonore.
ASTM D429 couvre des essais de laboratoire d’adhérence du caoutchouc à un support rigide ; une éprouvette ne représente pas automatiquement le disque fini. Les règles IWF décrivent le matériel de compétition sans imposer un cycle universel de tenue du moyeu.
Tableau de contrôle du moyeu
| Point | Définition | Preuve |
|---|---|---|
| Architecture | Bague, insert en retrait ou moyeu multiparties | Plan et description |
| Retenue | Liaison, ancrage et montage | Procédé et échantillon |
| Alésage | Diamètre, circularité, concentricité, arête | Rapport dimensionnel |
| Siège | Position, inclinaison, jeu et symétrie | Photos et mesures |
| Mouvement | Rotation, axial et radial | Méthode et relevé |
| Chute | Montage, intervalles et arrêt | Protocole et résultats |
| Fixations | Type, retenue et accès | Révision d’assemblage |
| Emballage | Protection et traçabilité | Échantillon de pack |
Contrôler le lot sans endommager la marchandise
Commencez par identité, carton et comparaison avec l’échantillon. Sur le prélèvement convenu, vérifiez alésage, arête, siège, symétrie, corrosion, visserie et mouvement selon la procédure. N’utilisez ni levier, ni choc, ni colle, ni démontage hors échantillon destructif prévu.
Reliez chaque résultat à la référence, au lot, à la période et au carton. En cas de mouvement, bloquez les unités, élargissez le contrôle et examinez préparation, moulage et assemblage avant décision.
Maîtriser marquage, emballage et modifications
Logo moulé, impression ou décor du moyeu ne doivent masquer ni la frontière métal-polymère ni les fixations. Validez marquage de poids et construction ensemble.
L’emballage immobilise la masse, sépare les faces et protège les centres. Tout changement d’insert, finition, système de liaison, formulation, moule, cuisson, vis ou calage doit être déclaré puis réévalué.
Transformer la demande en décision documentée
Indiquez type, masses, quantités, usage, autorisation de chute, matériau, architecture, alésage, preuve de retenue, prélèvement, logo, couleur, emballage et destination. Demandez les différences par masse et les enregistrements de lot.
Produit, outillage, échantillon, pack et contrôle restent visibles dans l’offre. Minimum, prix et délai sont propres au projet. Le plan d’acceptation nomme responsable, méthode, unités et réaction aux écarts.
Dix vérifications acheteur
- Identifier le moyeu de chaque masse.
- Séparer ajustement et retenue.
- Valider léger, intermédiaire et lourd.
- Enregistrer les deux faces et l’orientation.
- Définir le mouvement relatif.
- Écrire toute la séquence de chute.
- Respecter la portée de chaque preuve.
- Protéger centres et corps au transport.
- Contrôler les changements de procédé.
- Relier résultat, lot et carton.
Questions fréquentes
Pourquoi l’insert central se desserre-t-il ?
Contamination, liaison irrégulière, ancrage insuffisant, moulage, choc sur le moyeu ou usage non prévu peuvent contribuer. Le modèle réel doit être étudié.
Une bague qui tourne est-elle normale ?
Le disque peut bouger sur la barre, mais le métal mobile dans le corps nécessite isolement et analyse.
Un grand moyeu est-il toujours plus robuste ?
Non. La taille ne révèle ni matière, ni géométrie interne, ni liaison, ni fixation.
Quelles masses échantillonner ?
Légère, intermédiaire, lourde et toute variante de moyeu, épaisseur, formulation, moule ou fixation.
Un nombre de chutes prouve-t-il la durée de vie ?
Seulement avec montage, charge, plateforme, libération, intervalles et critères associés.
Peut-on recoller un insert en salle ?
Ne remettez pas en service après une réparation improvisée. Isolez le produit et suivez l’avis du fabricant.
Le moyeu peut-il recevoir un logo ?
Parfois, si les fixations, limites de contrôle et marquages nécessaires restent accessibles.
Envoyer une demande maîtrisée
Transmettez masses, usage, moyeu, alésage, preuve, prélèvement, marquage, emballage, quantités et destination. ChinaFreeWeight étudie OEM, ODM, logo personnalisé, marque distributeur et fourniture en gros sans inventer une limite commune.
