Guide d’achat pour l’interface disque-barre

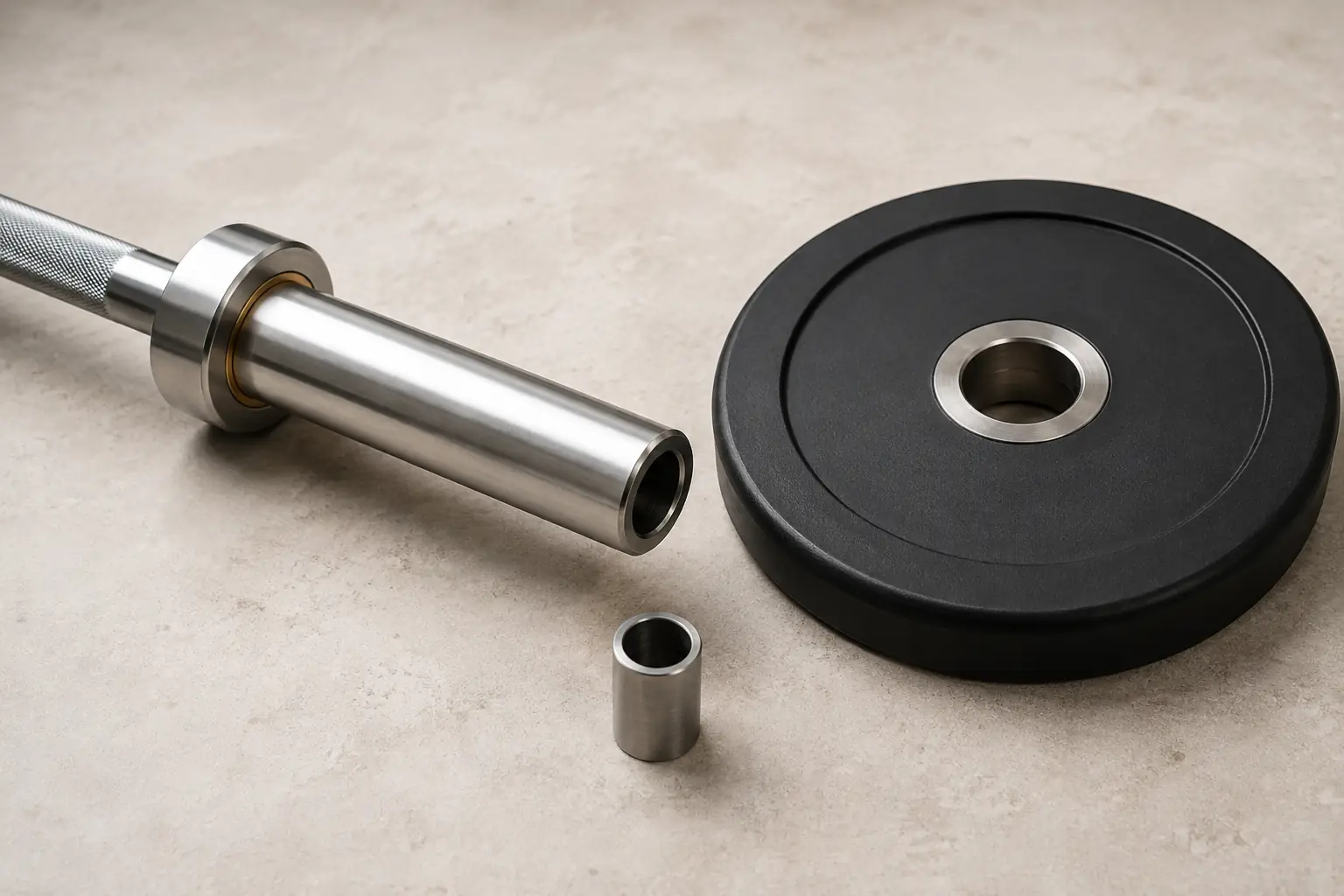

Spécifier l’Alésage d’un Disque Olympique et son Ajustement sur la Barre
Définissez l’ajustement disque-barre par dimensions finies, jeu, circularité, insert, échantillon représentatif et contrôle de lot.
Réponse directe : contrôler le disque et le manchon ensemble
Le terme « olympique » ne garantit pas à lui seul que tout disque coulissera correctement sur toute barre. L’acheteur compare le plus grand diamètre extérieur du manchon fini au plus petit diamètre intérieur de l’alésage fini. Circularité, rectitude, revêtement, bavures, alignement de l’insert et méthode de mesure comptent aussi.
Un ajustement trop serré ralentit les changements et peut bloquer avec des salissures ou un choc léger. Trop de jeu crée basculement et bruit ; le collier retient le disque dans l’axe mais ne corrige pas le jeu radial. PowerBaseFit traite les deux pièces comme une seule spécification d’usine pour OEM, ODM, logo personnalisé, marque privée et fourniture en volume.
50 mm et 2 pouces ne sont pas une valeur identique
Deux pouces valent 50,8 mm, pas 50,0 mm. Pourtant, les deux expressions servent couramment à désigner la famille olympique. Les règlements sportifs et fiches de produits peuvent retenir des ouvertures finies différentes selon la discipline et la construction. Une appellation commerciale n’est donc pas une tolérance d’usinage.
Distinguez d’abord la famille olympique des systèmes domestiques plus petits. Indiquez ensuite les dimensions finies et leurs limites pour chaque référence. Si une fédération ou une homologation est requise, citez le sport, le document et son édition ; n’assemblez pas les règles d’haltérophilie, de force athlétique et de salle commerciale en un chiffre unique.
Décrire les deux côtés de l’interface

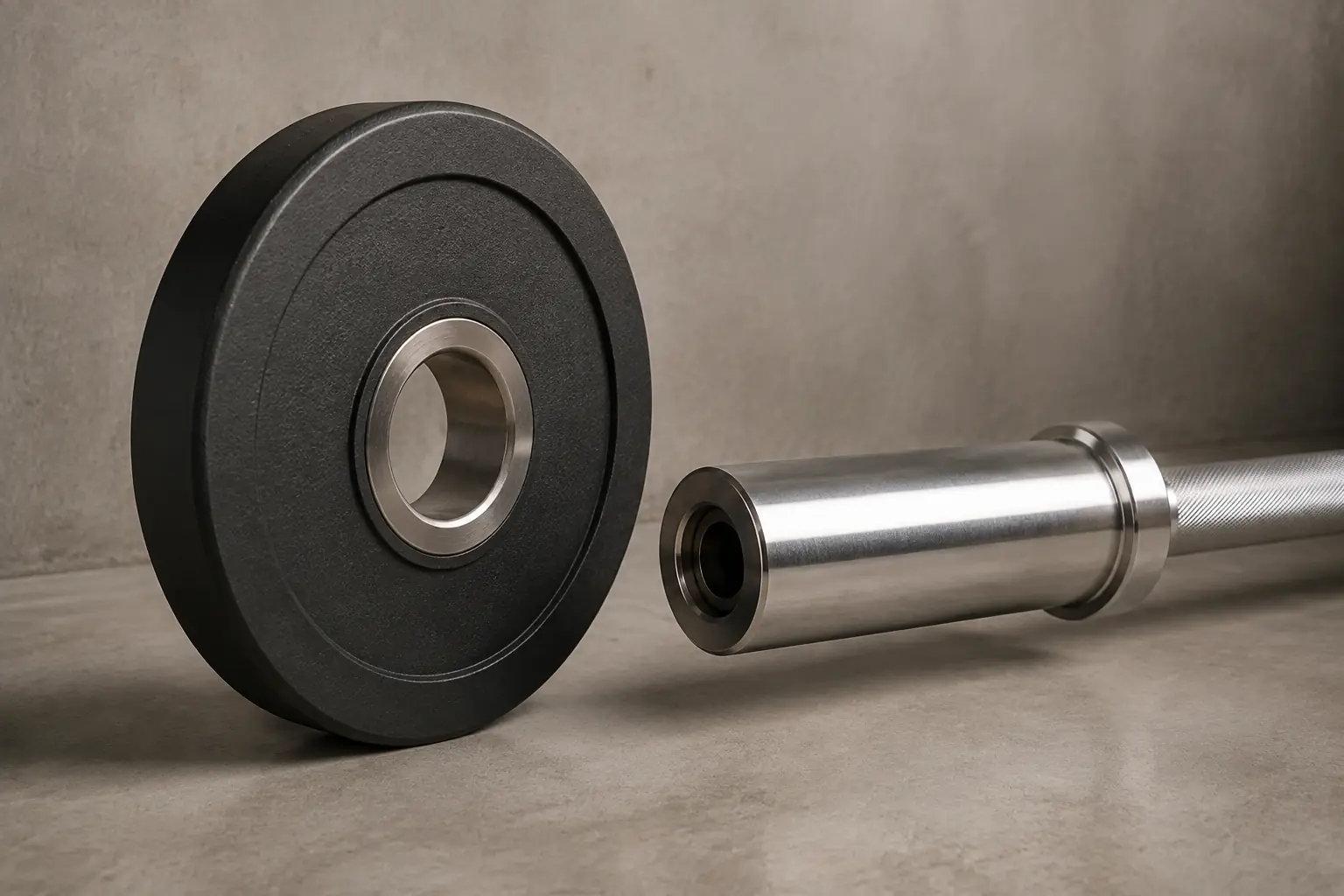

Pour la barre, consignez modèle, diamètre extérieur du manchon après finition, tolérance, circularité, rectitude et zone mesurée. Pour le disque, consignez référence, diamètre intérieur fini, tolérance, profondeur, chanfrein, état des arêtes et construction de l’insert. L’unité et la résolution de l’instrument accompagnent chaque résultat.
La combinaison la plus serrée oppose l’alésage minimal au manchon maximal ; la plus lâche, l’alésage maximal au manchon minimal. Le plan précise le statut des rainures, nervures, transitions et zones masquées. Ainsi fabricant, contrôleur et importateur évaluent le même élément.
Matrice de contrôle de l’ajustement
| Élément | À définir | Utilité acheteur |
|---|---|---|
| Manchon | Diamètre extérieur fini, tolérance, circularité, rectitude et zone | Fixe les surfaces limites |
| Alésage/insert | Diamètre intérieur fini, tolérance, profondeur, chanfrein et arête | Contrôle chargement, retrait et basculement |
| Jeu aux limites | Alésage mini contre manchon maxi, puis l’inverse | Valide les cas serré et lâche |
| Procédé | Assise de l’insert, usinage, placage, revêtement et masquage | Protège l’interface validée |
| Référence fonctionnelle | Manchon ou calibre identifié et méthode de manipulation | Relie mesure et usage |
| Échantillon/changement | Références, lots, extrémités, relevé et nouvelle validation | Sécurise commande et réassort |
Mesurer selon plusieurs angles et profondeurs
Une lecture unique peut manquer une ovalisation, une conicité, un insert incliné ou un point haut du manchon. Définissez positions, orientations, profondeurs et outil vérifié. Selon l’intervalle demandé, un appareil de mesure intérieure, un micromètre ou un calibre entre/n’entre pas peut mieux convenir à un contrôle répétitif.

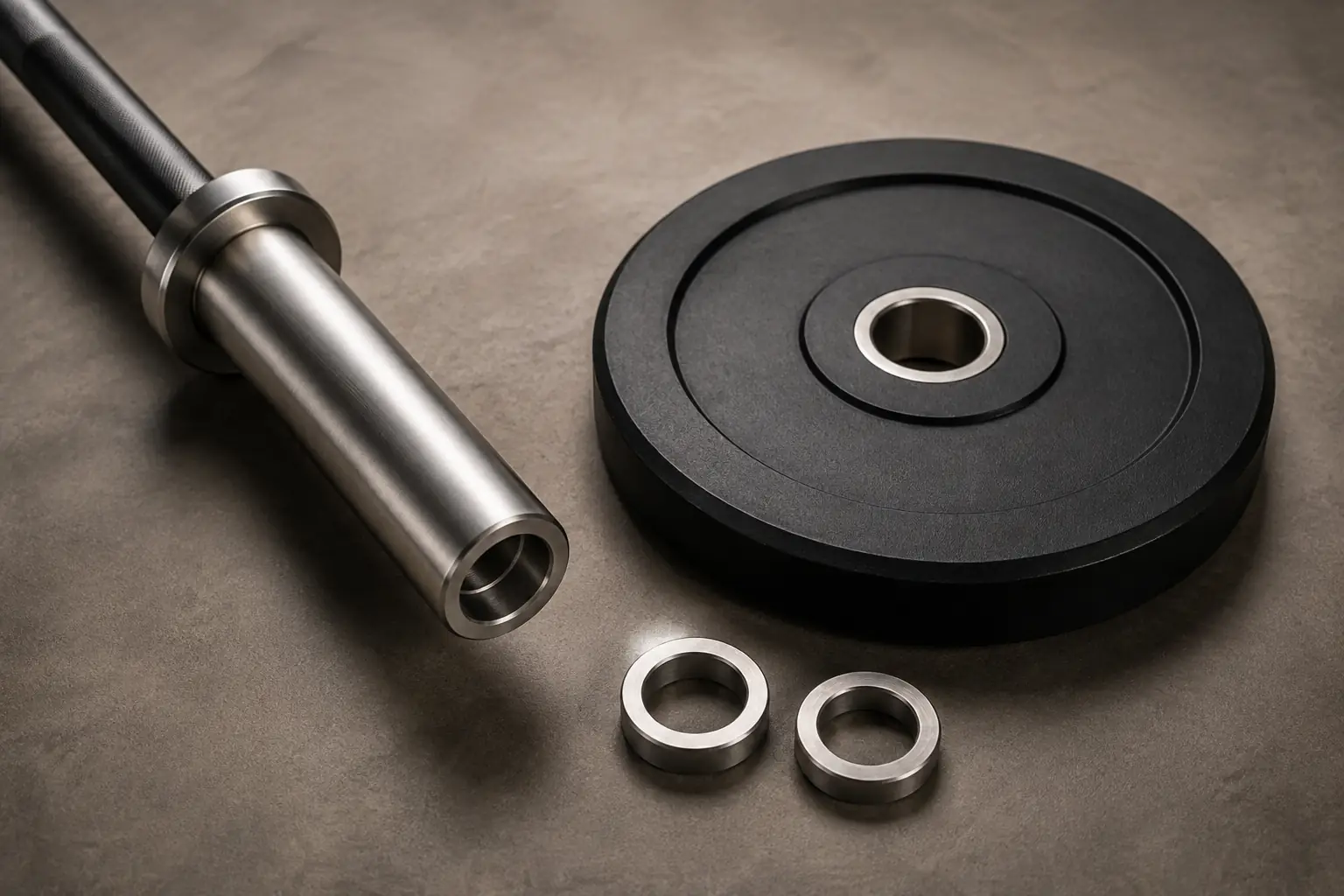

L’essai fonctionnel utilise des références propres, identifiées et intactes. Le disque s’engage bien droit, parcourt la longueur convenue puis se retire à la main. Poncer, frapper ou forcer un échantillon pour obtenir un résultat conforme masque la pièce réellement hors limite.
Maîtriser insert, usinage et finition
Disques en fonte, caoutchoutés, PU et bumper peuvent obtenir leur alésage par moulage, usinage, insert acier ou application d’un revêtement. Le cahier des charges contrôle le résultat fini et l’étape pertinente, sans supposer un procédé identique pour chaque matière.
Vérifiez concentricité, assise, inclinaison, arêtes exposées, bavures, accumulation de finition et dommages. Pour un disque destiné à la chute, la liaison insert-corps nécessite son propre examen ; le diamètre seul ne prouve pas la rétention. Logo, couleur et marquage ne doivent ni masquer les surfaces de contrôle ni modifier le procédé validé.
Valider une gamme représentative
Une paire bien ajustée peut cacher la dispersion. L’échantillonnage couvre les poids légers et lourds utiles, les moules ou inserts différents, les deux extrémités de la barre et chaque famille de barres prévue. Une salle qui associe des barres existantes à de nouveaux disques fournit des mesures fiables ou du matériel représentatif avant validation.
En série, prélevez dans plusieurs références, lots et cartons. Associez chaque mesure à son essai fonctionnel ; une moyenne ne rend pas conforme une pièce hors limite. Un nouveau fournisseur d’insert, réglage d’usinage, revêtement ou fini de manchon déclenche une comparaison avec la référence conservée.
Préserver l’ajustement jusqu’à la réception
Placage et revêtement peuvent accroître le diamètre du manchon. Surépaisseur, bavure, corrosion, choc ou débris diminuent le jeu utile. Mesurez donc le produit fini. Avant emballage, examinez arêtes et surfaces, retirez les particules et séparez les pièces lourdes afin de protéger l’interface pendant le transport.
À réception, photographiez les cartons, identifiez les prélèvements et testez-les sur des barres propres avant distribution. Isolez les disques qui coincent et les manchons endommagés. L’entretien conserve les surfaces mais ne doit pas devenir une reprise improvisée d’un défaut d’origine. Les colliers adaptés restent nécessaires en utilisation.
Liste de contrôle échantillon et série
- Identifier chaque disque et modèle de barre
- Consigner les limites finies dans une seule unité
- Définir positions, angles, profondeur et outils
- Contrôler circularité, conicité, bavure, finition et alignement
- Tester les deux combinaisons limites
- Valider chargement et retrait manuel sur références
- Prélever dans lots, cartons, poids et deux extrémités
- Conserver plan, fiche, version graphique et déclencheurs de changement
Envoyer une demande de prix mesurable
Précisez marché, types de disques, gamme de poids, quantité par référence, modèles de barre, limites finies de l’alésage et du manchon, méthode, références fonctionnelles, plan d’échantillonnage, emballage et réception. Ajoutez KG ou LB, logo, couleur, graphisme carton et identification de marque privée.
Pour l’ODM, signalez tôt toute nouvelle géométrie d’insert, de moyeu ou de manchon. Pour l’OEM et la vente en gros, validez avant série un plan et une fiche échantillon avec suivi de version. PowerBaseFit confirme faisabilité, échantillons, conditions de commande et contrôles selon la combinaison réelle, sans promettre une compatibilité universelle sur un simple nom.
Questions fréquentes
50 mm et 2 pouces sont-ils identiques ?
Non. Deux pouces font 50,8 mm. Demandez toujours dimensions finies et tolérances.
Tout disque olympique convient-il à toute barre olympique ?
Pas automatiquement. Limites, circularité, finition, dommages et propreté influencent le résultat.
Quel jeu faut-il prévoir ?
Il n’existe pas de valeur universelle. Définissez règle ou usage et vérifiez les deux combinaisons limites.
Pourquoi un disque se bloque-t-il ?
Manchon trop grand ou ovalisé, alésage petit ou conique, bavure, revêtement, saleté, corrosion, choc ou insert incliné sont possibles.
Pourquoi un disque bascule-t-il ?
L’alésage peut être grand, le manchon petit ou usé, ou l’insert mal aligné. Mesurez les deux pièces.
Un collier corrige-t-il trop de jeu ?
Il limite le déplacement axial, mais ne restaure ni le jeu radial ni l’alignement de l’insert.
Comment contrôler une commande en volume ?
Échantillonnez références et lots, relevez alésage et manchon, contrôlez arêtes et inserts puis testez des références identifiées.
PowerBaseFit fournit-il disques et barres personnalisés ?
Nous étudions OEM, ODM, logo, marque privée et volume. Modèles, échantillons et critères sont confirmés par projet.
Confirmez l’ajustement avant la série
Envoyez disques, barres, dimensions, marque, emballage et destination pour établir un plan d’échantillon et de contrôle.
