Najpierw matryca talerzy, później liczba trzpieni
Zapisz dla każdego SKU masę nominalną, liczbę sztuk, gotowy otwór, średnicę zewnętrzną, maksymalną grubość, materiał, uchwyt i strefę użycia. Następnie przypisz talerze do trzpieni, przegród lub tacki i porównaj masę oraz dostęp z deklarowaną konfiguracją stojaka. Zdjęcie sześciu trzpieni nie określa pojemności waszego zestawu.
Cienkie talerze stalowe skupiają duży ciężar, grube bumpery zajmują długość, a change plates giną za dużymi tarczami. Układ musi pozostać czytelny przy dużym ruchu i stabilny przy chwilowo nierównym obciążeniu.
Dopasuj konstrukcję do strefy treningowej

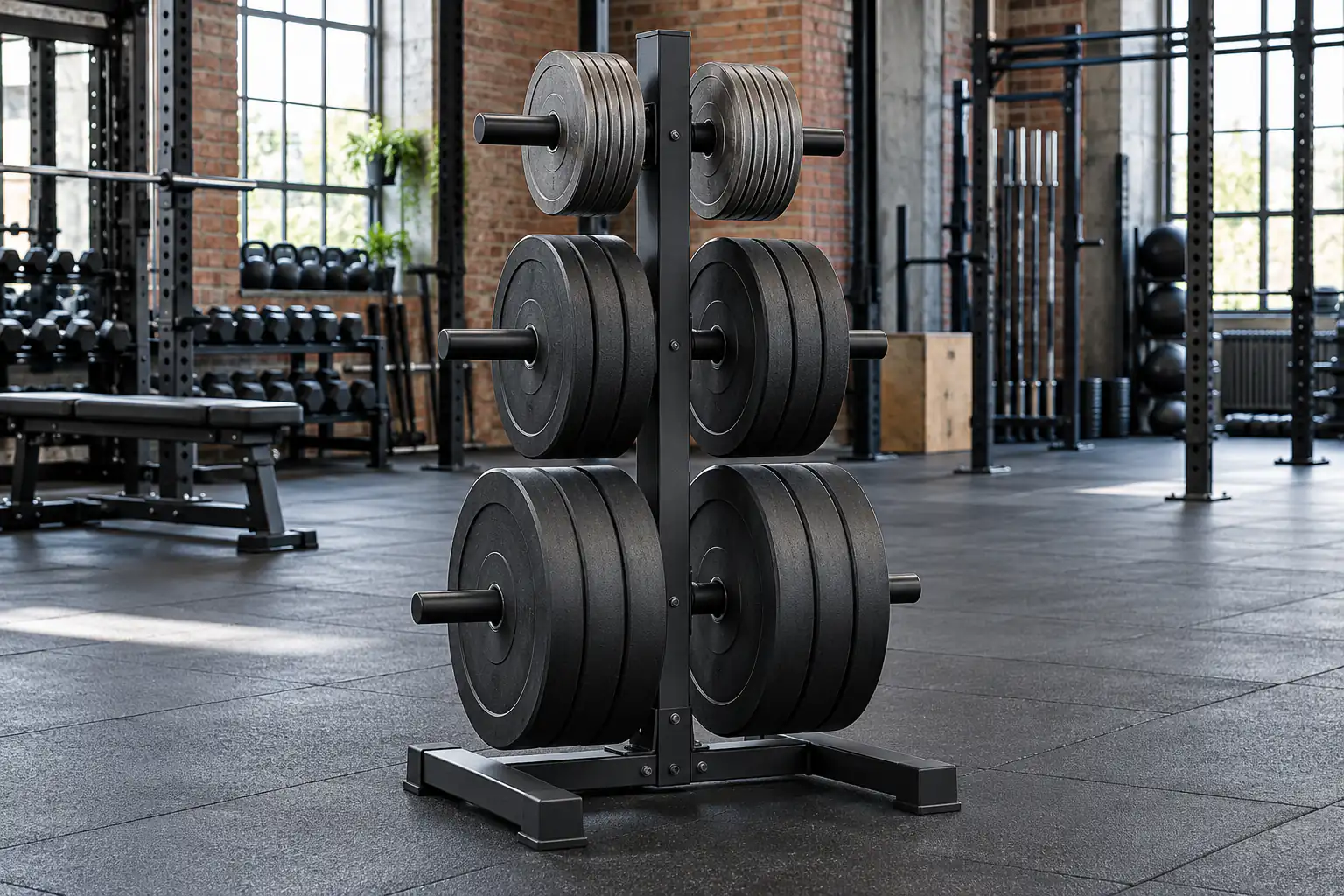

Wolnostojące drzewko jest kompaktowe. Niski stojak szczelinowy eksponuje bumpery. Trzpienie montowane do racka wymagają właściwego profilu słupa, otworów, rozstawu, uchwytu i śrub. Wersja ścienna zależy od podłoża i kotew, a wózek od kół, hamulców i dopuszczenia ruchu pod obciążeniem.
Na planie zaznacz platformy, ławki, racki, wyciągi, drzwi i przejścia. Największy talerz nie może kolidować z asekuracją, ruchem gryfu ani serwisem. Sprawdź miejsce dla ciała i dłoni, nie tylko wymiary pustej ramy.
Oddziel pasowanie od długości użytkowej
Oddziel pasowanie od długości użytkowej
Określenie olimpijski, 50 mm lub dwa cale nie jest uniwersalną tolerancją. Porównaj gotowy otwór z średnicą trzpienia, osłoną i końcówką. Talerz ma wchodzić bez zakleszczenia, nadmiernego przechyłu i niszczenia tulei. Dane muszą dotyczyć oferowanej rewizji.
Długość użytkowa to prosty odcinek faktycznie podpierający talerze. Zsumuj maksymalne grubości i pozostaw wymagany margines chwytu lub zabezpieczenia. Gwint, korek, przejście i część w uchwycie nie są przestrzenią magazynową.
Sprawdź nośność, stabilność i posadzkę
Sprawdź nośność, stabilność i posadzkę
Poproś o limit każdego trzpienia i całego systemu. Porównaj z najtrudniejszym normalnym rozkładem, również po zdjęciu talerzy z jednej strony. Geometryczne zmieszczenie nie dowodzi nośności trzpienia, spawu, ramy, kotwy ani posadzki.
Potwierdź szerokość podstawy, stopki, poziomowanie, kotwienie i wymagania podłoża. Ciężkie talerze mogą być nisko, jeśli przewiduje to zatwierdzona konfiguracja. W rozwiązaniu ściennym lub rackowym konstrukcja przyjmująca i łączniki należą do drogi obciążenia.
Macierz wyboru stojaka
| Format | Dobre zastosowanie | Co potwierdzić |
|---|---|---|
| Drzewko | Cienkie talerze przy jednej strefie | Rozstaw, podstawa, nierówny rozkład, limit |
| Niski stojak szczelinowy | Grube bumpery i widoczny podział | Szerokość, długość, chwyt, koła |
| Trzpienie racka | Talerze dla kompatybilnego racka | Słup, otwory, uchwyt, prześwit |
| Trzpienie ścienne | Stały układ na zweryfikowanej ścianie | Podłoże, kotwy, ramię, montaż |
| Wózek | Wspólne strefy z wyznaczoną trasą | Ruch z ładunkiem, koła, hamulce, podłoga |
| Tacka małych talerzy | Change plates i frakcje | Przegrody, widoczność, zasięg, liczba |
Przetestuj dostęp na pełnym stojaku
Przetestuj dostęp na pełnym stojaku
Sprawdź widoczność masy, rozdzielenie dwóch powierzchni, miejsce na palce i wyjęcie sztuki ze środka stosu. Pusty trzpień nie pokazuje punktu przycięcia. Małe talerze powinny mieć oznaczoną tackę lub krótki trzpień.
Najczęściej używane ciężary umieść blisko stanowiska, ale poza przejściem i torem podnoszenia. Oznaczenia kg/lb i kolor ułatwiają odkładanie, lecz nie naprawiają złej wysokości. Dodaj czyszczenie i kontrolę osłon, śrub oraz kół.
Zbuduj porównywalne zapytanie ofertowe
Zbuduj porównywalne zapytanie ofertowe
Przekaż matrycę SKU, ilości, gotowe wymiary, masę, podział i plan. Zażądaj rysunku, długości użytkowych, prześwitów, obciążeń, instrukcji, listy łączników, wykończenia, osłon kontaktu, opakowania i kontroli. Nie kopiuj wartości innego modelu.
W OEM i ODM zamroź ramę, spawy, trzpienie, uchwyty, śruby, stopy, koła, osłony i powłokę. Custom Logo i Private Label nie mogą zasłaniać modelu, obciążenia i instrukcji. Przy Bulk Supply powiąż rewizję stojaka z listą kompatybilnych talerzy.
Odbierz zmontowany stojak z talerzami wzorcowymi
Odbierz zmontowany stojak z talerzami wzorcowymi
Porównaj model, rewizję, kartony, osprzęt i instrukcję. Obejrzyj profile, spawy, otwory, trzpienie, osłony, stopy, koła, powłokę i szkody transportowe. Montuj na docelowej równej posadzce zgodnie z dokumentem i zapisz braki lub zamiany.
Wypróbuj cienkie i grube talerze na każdej pozycji w deklarowanym limicie. Sprawdź podparcie, prześwit, drogę dłoni i ruch. Odkształcenie, pęknięty spaw, luźne złącze, uszkodzona kotwa, niekontrolowane koło lub brak identyfikacji oznacza kwarantannę.
Dziesięć kontroli zakupowych
- Spisać model, masę i liczbę sztuk.
- Zapisać otwór, średnicę i grubość.
- Przypisać talerze do pozycji.
- Potwierdzić długość użytkową.
- Sprawdzić nakładanie i miejsce dłoni.
- Uzyskać limity trzpienia i całości.
- Określić podłoże i kotwienie.
- Zachować przejścia i strefę ruchu.
- Zamrozić rewizję i osłony.
- Odebrać z talerzami rzeczywistymi.
