Planung der Scheibenablage
Hantelscheibenständer für das Studio richtig spezifizieren
Hantelscheibenständer nach Scheibenmix, Dornmaß, Nutzlänge, Freiraum, Traglast, Aufstellung und Wareneingang belastbar spezifizieren.
Kurzantwort: Erst den Scheibenplan, dann den Ständer festlegen
Ein gewerblicher Ständer wird aus dem tatsächlichen Bestand ausgelegt. Erfassen Sie je Artikel Bohrung, fertigen Außendurchmesser, maximale Dicke, Stückzahl, Werkstoff, Griffprofil und Einsatzbereich. Ordnen Sie danach jede Scheibe einem Dorn, Fach oder einer Ablage zu und prüfen Sie Masse, Freiraum und Zugriff für genau diese Konfiguration.
Die Bezeichnung 50 mm oder Olympic reicht nicht. Dünne Guss- oder Stahlscheiben bündeln viel Masse auf kurzer Länge, während Bumper schnell die Nutzlänge belegen. Kleine Change Plates benötigen eine sichtbare, erreichbare Position. Die Planung muss auch den Zustand abbilden, in dem Benutzer eine Seite bereits geleert haben.
Bauform nach Trainingszone und Nutzerweg auswählen

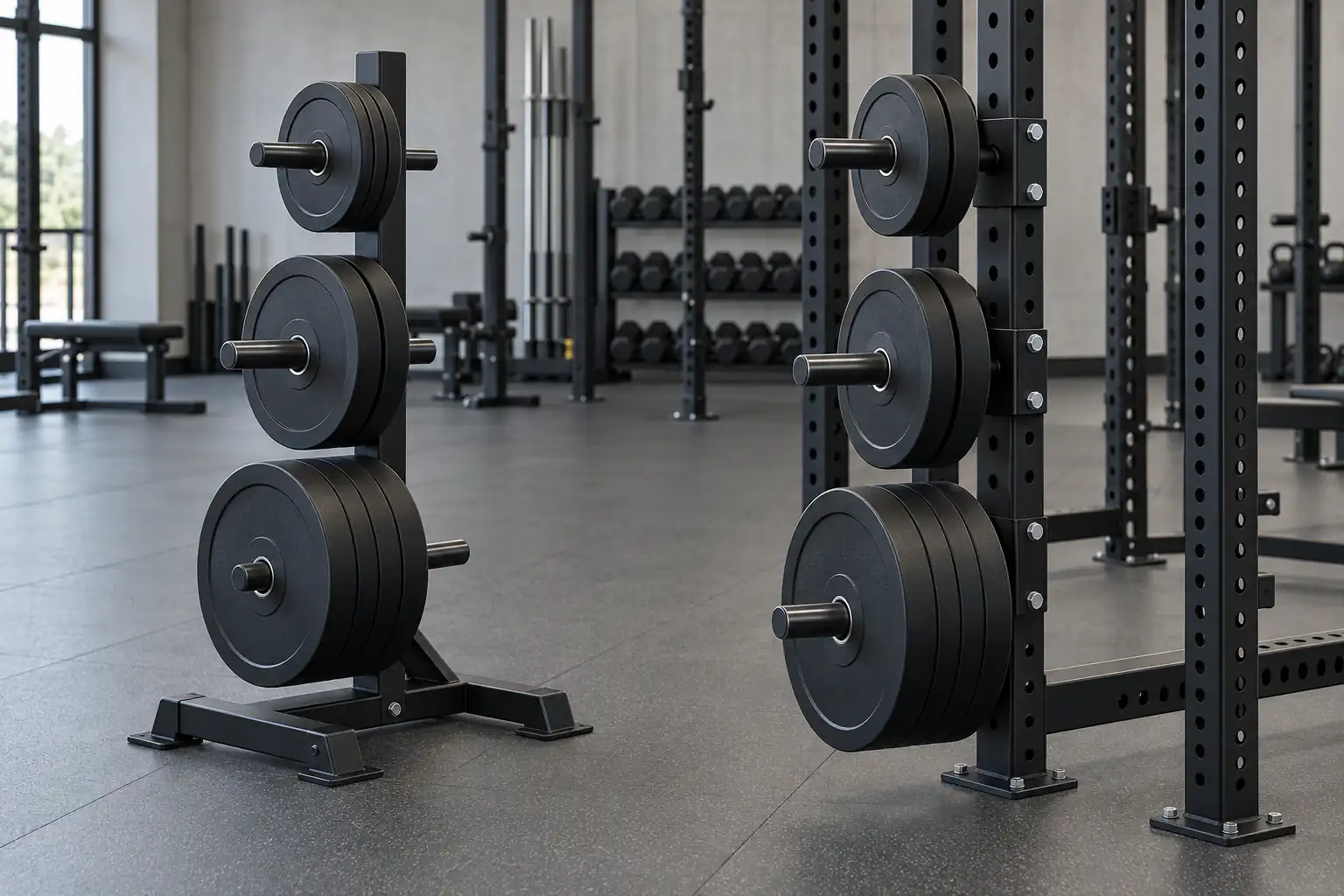

Ein freistehender Scheibenbaum spart Fläche und verteilt Artikel auf mehrere Dornen. Ein niedriges Fächerregal zeigt breite Bumper von der Seite. Anbauhörner am Rack benötigen passendes Pfostenprofil, Lochdurchmesser, Lochabstand, Halter und Befestiger. Eine Wandlösung ist nur mit nachgewiesenem Untergrund und Montagekonzept vertretbar; ein Rollwagen nur, wenn Rollen, Bremsen und beladene Bewegung freigegeben sind.
Zeichnen Sie Rack, Plattform, Bank, Kabelzug, Türen und Verkehrsflächen ein. Gelagerte Scheiben dürfen Safeties, Spotter Arms, Langhantelweg oder Wartungszugang nicht blockieren. Prüfen Sie den größten fertigen Scheibendurchmesser, nicht nur das leere Gestell.
Dornpassung und nutzbare Länge getrennt prüfen
Dornpassung und nutzbare Länge getrennt prüfen
Vergleichen Sie die fertige Scheibenbohrung mit Außendurchmesser, Schutzmantel und Endgeometrie des Lagerdorns. Die Scheibe muss sich ohne Klemmen, unkontrolliertes Verkanten oder Schaden am Einsatz bewegen lassen. Eine zu kleine Bohrung passt nicht; eine große Differenz kann Handhabung und Neigung verändern. Zulässige Werte kommen aus dem konkreten Angebot.
Nutzlänge ist nur der gerade tragende Abschnitt zwischen innerem Anschlag und äußerem Nutzende. Addieren Sie die vereinbarten Maximaldicken der zugeordneten Scheiben und lassen Sie die vom Anbieter verlangte Bedien- oder Sicherungsreserve. Gewinde, Kappen, Übergänge und im Halter verdeckte Abschnitte zählen nicht mit.
Traglast, Stabilität und Boden gemeinsam freigeben
Traglast, Stabilität und Boden gemeinsam freigeben
Fordern Sie eine zulässige Last je Dorn sowie für das vollständige Gestell an. Stimmen Sie die Werte mit der schlechtesten vorgesehenen Verteilung ab; die Summe gleichmäßig verteilter Scheiben beantwortet nicht automatisch eine einseitige Entnahmesituation. Dass alle Scheiben geometrisch passen, ist kein Tragfähigkeitsnachweis.
Prüfen Sie Fußabstand, Stellfüße, Ebenheit, Verankerungsvorgaben und Bodenlast im Projekt. Schwere Scheiben werden bei dafür vorgesehener Bauform tief angeordnet, doch diese Regel ersetzt weder die Montageanleitung noch die freigegebene Lastverteilung. Bei Rack- oder Wandmontage gehören Unterkonstruktion und Befestiger zum Lastpfad.
Entscheidungsmatrix für die Ablageform
| Bauform | Passender Einsatz | Vor Freigabe prüfen |
|---|---|---|
| Freistehender Baum | Gemischte dünne Scheiben an einer Zone | Dornabstand, Fuß, Teillast, Gesamtlast |
| Niedriges Fächerregal | Breite Bumper mit sichtbarer Trennung | Fachbreite, Länge, Zugriff, Füße oder Rollen |
| Rack-Dornen | Scheiben für ein kompatibles Rack | Pfosten, Lochbild, Halter, Trainingsfreiraum |
| Wand-Dornen | Feste Lage an geprüfter Konstruktion | Untergrund, Befestiger, Hebelarm, Montage |
| Rollwagen | Geteilte Zonen mit definierter Route | Bewegungsfreigabe, Rollen, Bremsen, Boden |
| Kleinteilefach | Change Plates und Mikrogewichte | Fachmaß, Sichtbarkeit, Reichweite, Anzahl |
Greifraum und Ordnung im belegten Zustand testen
Greifraum und Ordnung im belegten Zustand testen
Ein leerer Dorn zeigt nicht, ob eine einzelne Scheibe aus einem vollen Stapel entnommen werden kann. Prüfen Sie Sichtbarkeit der Gewichtsangabe, Trennung benachbarter Flächen, Fingerraum am Rand oder Griffloch und den Weg bis zur Hantel. Kleine Scheiben dürfen nicht hinter großen Scheiben verschwinden.
Häufig genutzte Gewichte gehören in erreichbare Positionen nahe ihrer Station, ohne Lauf- oder Hebezone zu verengen. Kennzeichnung nach kg oder lb unterstützt Rückgabe, muss aber mit einer verständlichen physischen Sortierung zusammenarbeiten. Reinigung, regelmäßige Sichtkontrolle und Austausch verschlissener Dornschützer gehören in den Betriebsplan.
Das Lastenheft modellbezogen schreiben
Das Lastenheft modellbezogen schreiben
Übermitteln Sie Artikelmatrix, Mengen, Fertigmaße, geplante Belegung, Gesamtmasse und Raumplan. Verlangen Sie bemaßte Zeichnung, Nutzlängen, Freiräume, Einzel- und Gesamtlasten, Montageanweisung, Befestigerliste, Oberfläche, Kontaktschutz, Verpackung und Prüfmerkmale. Werte eines ähnlichen Gestells dürfen nicht stillschweigend übernommen werden.
Bei OEM oder ODM werden Rahmen, Schweißnähte, Dornen, Halter, Schrauben, Füße, Rollen, Schutzmäntel und Beschichtung revisionsgeführt. Custom Logo und Private Label dürfen Modell-, Last- und Montagekennzeichnung nicht verdecken. Bulk Supply verlangt eine Verbindung zwischen Gestellrevision und kompatibler Scheibenliste.
Wareneingang mit repräsentativen Scheiben durchführen
Wareneingang mit repräsentativen Scheiben durchführen
Gleichen Sie Modell, Revision, Kartons, Beschlagteile und Anleitung ab. Kontrollieren Sie Profile, Schweißnähte, Bohrungen, Dornen, Hülsen, Füße, Rollen, Beschichtung und Transportschäden. Montieren Sie nur nach freigegebener Anweisung auf der vorgesehenen ebenen Fläche und dokumentieren Sie fehlende oder ersetzte Teile.
Setzen Sie dünne und breite Scheiben an jeder Position ein und prüfen Sie Auflage, Entnahme, Überschneidung und Gestellbewegung innerhalb der erklärten Last. Verformung, Riss an einer Naht, lose Strukturverbindung, beschädigte Verankerung, unkontrollierte Rolle oder fehlende Identität führt zur Sperrung und Klärung.
Zehn Punkte für Einkauf und Abnahme
- Jede Scheibenfamilie und Stückzahl erfassen.
- Bohrung, Durchmesser und Maximaldicke dokumentieren.
- Belegung je Dorn, Fach oder Ablage festlegen.
- Echte Nutzlänge statt Gesamtausladung prüfen.
- Überschneidung und Handfreiraum testen.
- Einzel- und Gesamttraglast belegen lassen.
- Boden, Nivellierung und Verankerung klären.
- Verkehrs- und Hebezonen freihalten.
- Revision, Beschläge und Kontaktschutz sperren.
- Montiertes Gestell mit Scheiben abnehmen.
Das Scheibensystem weiter planen
Häufig gestellte Fragen
Passt jede 50-mm-Scheibe auf jeden Lagerdorn?
Nein. Fertige Bohrung, Dorn, Schutzmantel und Endform müssen verglichen und am identifizierten Modell geprüft werden.
Wie viele Bumper passen auf einen Dorn?
Maximale Scheibendicken werden innerhalb der Nutzlänge addiert; Bedienreserve sowie Dorn- und Gestelllast bleiben verbindlich.
Ist ein Scheibenbaum besser als ein Fächerregal?
Nicht allgemein. Bäume sind kompakt für dünne Scheiben, Fächer erleichtern oft den Zugriff auf breite Bumper.
Sind Ablagedorne verschiedener Racks kompatibel?
Nicht ohne Nachweis. Pfostenmaß, Lochbild, Halter, Beschläge und zugelassene Positionen unterscheiden sich.
Kann ChinaFreeWeight Scheiben und Ablage gemeinsam prüfen?
ChinaFreeWeight ist eine Fabrik und prüft OEM, ODM, Custom Logo, Private Label und Bulk Supply modellbezogen; pauschale Traglasten oder MOQ werden nicht erfunden.
