Progetto dell’Area Pesi
Come Specificare un Porta Dischi per una Palestra Professionale
Progetta lo stoccaggio dei dischi verificando mix, perni, lunghezza utile, ingombri, portata, stabilità, installazione e collaudo.
Partire dall’elenco dei dischi, non dalla foto del rack
Prepara una distinta con modello, peso nominale, quantità, foro finito, diametro esterno, spessore massimo, materiale e zona di utilizzo. Assegna poi ogni gruppo a un perno, vano o vassoio e verifica massa, accesso e ingombro nella configurazione dichiarata. Il numero di perni non indica da solo la capacità utile.
Dischi sottili in ghisa concentrano molta massa; bumper spessi consumano rapidamente lunghezza; change plates richiedono visibilità. Il piano deve restare pratico in orario di punta e stabile durante una distribuzione temporaneamente asimmetrica.
Scegliere la struttura in base al flusso

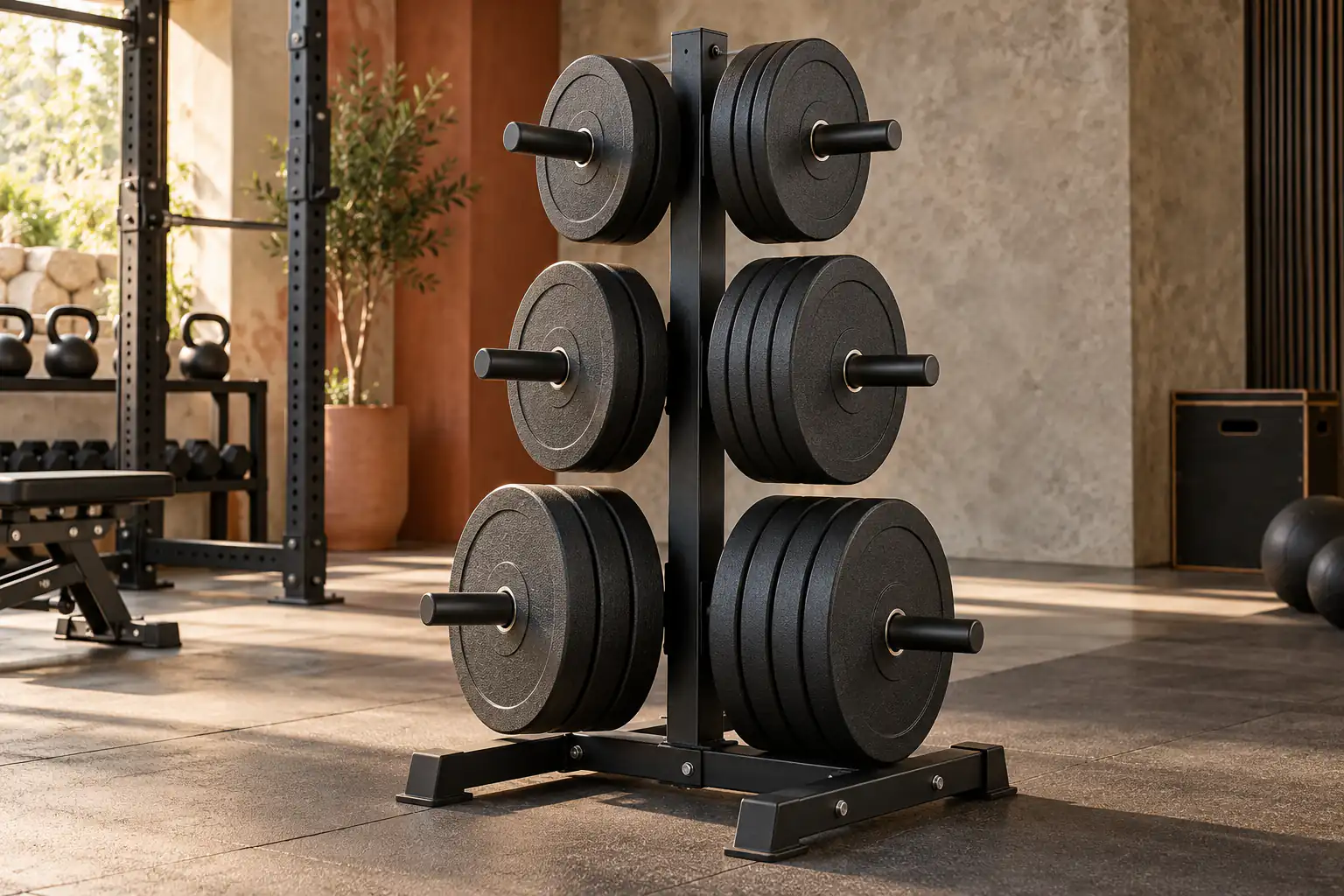

Un albero indipendente concentra il materiale vicino a una postazione. Un rack basso a settori separa i bumper. Perni sul power rack richiedono montante, fori, staffa, bulloneria e posizione compatibili. Il fissaggio a parete dipende dalla struttura; il carrello mobile da ruote, freni e istruzioni per lo spostamento carico.
Disegna piattaforme, panche, rack, cavi, porte e passaggi. Il disco più grande montato non deve interferire con safety, bilanciere, panca o manutenzione. Considera lo spazio per il corpo e la mano, non solo l’impronta a terra del telaio vuoto.
Misurare accoppiamento e lunghezza utile
Misurare accoppiamento e lunghezza utile
Olimpico, 50 mm o due pollici non definiscono una tolleranza universale. Confronta foro finito e diametro esterno del perno, guaina protettiva e terminale. Il disco deve scorrere senza bloccarsi, inclinarsi in modo incontrollato o rovinare l’inserto.
La lunghezza utile è solo il tratto rettilineo che sostiene i dischi. Somma gli spessori massimi assegnati e mantieni il margine richiesto per presa o fermo. Filetto, tappo, curva e parte nascosta nella staffa non sono spazio di carico. Ripeti il calcolo per ogni posizione.
Verificare portata e stabilità nel caso peggiore
Verificare portata e stabilità nel caso peggiore
Richiedi portata per singolo perno e per l’intero supporto. Confronta la distribuzione reale, compreso lo svuotamento di un lato. Il fatto che i dischi entrino geometricamente non dimostra che perno, telaio, fissaggio o pavimento sopportino la massa.
Conferma base, piedi, livellamento, ancoraggio e condizioni del pavimento con il responsabile del prodotto. Tenere i dischi pesanti in basso è utile solo dentro la configurazione approvata. Parete e rack ricevente fanno parte del percorso di carico.
Matrice di scelta del supporto
| Formato | Uso adatto | Verifica decisiva |
|---|---|---|
| Albero indipendente | Dischi sottili vicino a una zona | Distanze, base, carico asimmetrico, totale |
| Rack basso a settori | Bumper spessi e separazione visibile | Larghezza, lunghezza, presa, ruote |
| Perni sul rack | Dischi dedicati a un sistema compatibile | Montante, fori, staffa, interferenze |
| Perni a parete | Layout fisso con struttura verificata | Supporto, tasselli, leva, installazione |
| Carrello | Zone condivise con percorso definito | Movimento carico, ruote, freni, pavimento |
| Vassoio piccoli dischi | Change plates e frazionali | Scomparti, vista, portata della mano, conteggio |
Provare la presa a supporto pieno
Provare la presa a supporto pieno
Controlla che il valore sia visibile e che una mano possa separare due facce, usare un foro grip e sfilare un pezzo dal centro. Un perno vuoto non mostra il rischio di schiacciamento. Piccoli dischi e microcarichi devono avere un vano riconoscibile.
Colloca le pezzature più usate vicino alla zona senza invadere corsia o traiettoria del sollevamento. Etichette kg/lb e colori aiutano il riordino, ma non correggono un’altezza o una distanza sbagliata. Integra pulizia e controllo di guaine e giunti.
Preparare una richiesta d’offerta confrontabile
Preparare una richiesta d’offerta confrontabile
Invia matrice SKU, quantità, misure finite, massa, assegnazione e planimetria. Richiedi disegno quotato, lunghezze utili, distanze, portate, montaggio, ferramenta, finitura, protezioni di contatto, imballo e controlli. Non trasferire il dato di un modello concorrente.
Per OEM e ODM blocca telaio, saldature, perni, staffe, bulloni, piedi, ruote, guaine e coating. Custom Logo e Private Label non devono coprire modello, portata o istruzioni. In Bulk Supply collega revisione del supporto e lista dei dischi compatibili.
Collaudare dopo il montaggio con dischi reali
Collaudare dopo il montaggio con dischi reali
Verifica codice, revisione, colli, ferramenta e manuale. Ispeziona profili, saldature, fori, perni, guaine, piedi, ruote, vernice e danni di trasporto. Monta sul piano previsto seguendo le istruzioni e registra ogni sostituzione.
Prova dischi sottili e spessi in ogni posizione entro i limiti dichiarati. Controlla appoggio, rimozione, sovrapposizione e movimento. Deformazione, saldatura fessurata, giunto portante lento, ancoraggio danneggiato, ruota incontrollata o identificazione mancante richiedono quarantena.
Dieci controlli per l’ordine
- Elencare modello, peso e quantità.
- Registrare foro, diametro e spessore finiti.
- Assegnare ogni disco a una posizione.
- Confermare la lunghezza utile.
- Provare sovrapposizione e spazio mano.
- Ottenere portata singola e totale.
- Definire pavimento e ancoraggio.
- Lasciare libere corsie e zone di alzata.
- Bloccare revisione e protezioni.
- Collaudare montato con dischi reali.
Completare il progetto dei pesi
Domande frequenti
Ogni disco da 50 mm entra su ogni perno?
No. Confronta foro e perno finiti, guaina e terminale e prova la combinazione identificata.
Quanti bumper entrano su un perno?
Somma gli spessori massimi nella lunghezza utile, conserva il margine e rispetta portata del perno e del telaio.
Meglio albero o rack a settori?
Dipende dal mix: l’albero è compatto per dischi sottili; i settori facilitano spesso i bumper spessi.
I perni per power rack sono universali?
No. Montante, foratura, staffa, bulloneria e posizioni ammesse possono cambiare.
ChinaFreeWeight può fornire un programma coordinato?
ChinaFreeWeight è una fabbrica e valuta OEM, ODM, Custom Logo, Private Label e Bulk Supply per modello, senza inventare portate o MOQ universali.
Progetta insieme dischi e deposito
Invia lista, pianta, formato, identità e destinazione per una revisione di fabbrica legata al modello.
