Cahier des Charges du Rangement
Spécifier un Rangement de Disques pour une Salle Professionnelle
Dimensionnez le rangement des disques selon l’assortiment réel, les broches, la longueur utile, les dégagements, les charges et l’installation.
Décidez à partir du parc de disques réel
Le bon point de départ est un inventaire par référence : alésage fini, diamètre extérieur, épaisseur maximale, quantité, matière, prise et zone d’utilisation. Affectez ensuite chaque disque à une broche, une case ou un bac et calculez la masse de cette affectation. Une photo avec six broches ne dit ni combien de pièces tiennent réellement, ni si la configuration est autorisée.
Des disques fonte fins, des grip plates et des bumpers épais sollicitent le rangement différemment. Les change plates demandent une zone visible. Pour un plateau fréquenté, l’organisation doit rester lisible lorsque plusieurs utilisateurs prennent des charges en même temps et lorsqu’un côté du support se vide avant l’autre.
Associez l’architecture au fonctionnement de la salle

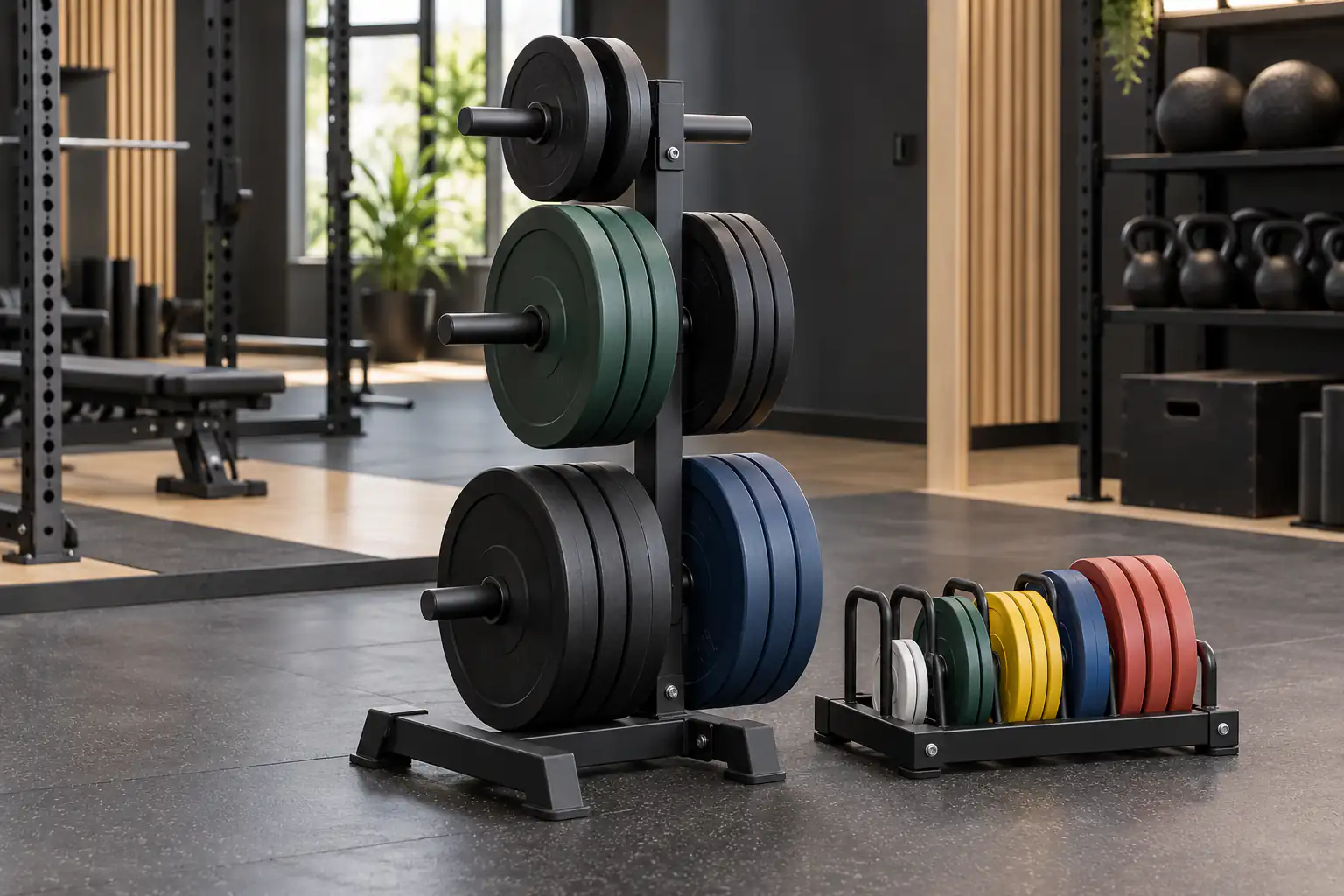

Un arbre autonome concentre le stock sur une petite emprise. Un rack bas à cases montre les bumpers de chant et facilite leur séparation. Les broches fixées à une cage économisent un meuble mais exigent une compatibilité exacte avec montant, perçage, support, visserie et position. Une fixation murale engage le support et les ancrages du bâtiment; un chariot mobile engage roues, freins et trajet.
Dessinez la plateforme, les bancs, les racks, les machines et les circulations. Le plus grand disque posé ne doit pas gêner une barre, une sécurité, un câble ou l’accès de maintenance. Le rangement doit aussi laisser le corps se placer face à la charge sans reculer dans une zone de passage.
Séparez diamètre de broche et longueur utile
Séparez diamètre de broche et longueur utile
Les termes olympique, 50 mm ou deux pouces décrivent une famille, pas une tolérance universelle. Demandez le diamètre fini de la broche avec sa gaine, la forme de l’extrémité et l’alésage fini des disques. Vérifiez l’enfilage, l’appui et le retrait sur les références prévues sans coincement ni basculement excessif.
La longueur utile commence au vrai appui intérieur et s’arrête là où la plaque reste correctement supportée. Additionnez les épaisseurs maximales du programme, puis conservez la marge de prise ou de retenue demandée dans la notice. Une partie filetée, courbe, cachée dans la platine ou occupée par une butée n’est pas disponible.
Validez charges et stabilité dans le cas défavorable
Validez charges et stabilité dans le cas défavorable
Obtenez la charge admissible de chaque broche et celle de l’ensemble. Comparez-les à la répartition prévue, y compris une situation dissymétrique pendant le service. Le simple fait que les disques entrent sur les broches ne prouve ni la résistance du cadre ni la stabilité du support.
Contrôlez l’emprise, les pieds, le niveau, l’ancrage éventuel et le sol avec le fournisseur responsable. Placer les disques lourds bas est souvent plus accessible, mais ne remplace pas la configuration autorisée. Pour une fixation au rack ou au mur, la structure receveuse et les fixations font partie du chemin de charge.
Choisir le format de rangement
| Format | Contexte favorable | Preuve à demander |
|---|---|---|
| Arbre autonome | Disques fins ou à poignées dans une zone | Espacement, base, charge dissymétrique, total |
| Rack bas à cases | Bumpers épais et séparation visuelle | Largeur, longueur, prise, pieds ou roulettes |
| Broches sur cage | Stock dédié à une cage compatible | Montant, perçage, support, interférences |
| Broches murales | Disposition fixe sur structure vérifiée | Support, ancrages, porte-à-faux, pose |
| Chariot | Matériel partagé avec trajet défini | Déplacement chargé, roues, freins, sol |
| Bac petites charges | Change plates et disques fractionnaires | Cases, visibilité, portée, comptage |
Testez la prise dans un support rempli
Testez la prise dans un support rempli
Vérifiez que l’utilisateur voit la valeur, écarte deux faces, atteint la poignée et retire une pièce entre des voisines. Une broche vide donne une impression trompeuse. Les petits disques ne doivent pas être cachés derrière les grands; un bac ou une courte broche dédiée facilite le comptage.
Placez les références les plus utilisées près de leur poste sans réduire le couloir de levage. Marquage kg/lb, couleur et étiquette aident le rangement mais ne corrigent pas une hauteur ou un dégagement inadapté. Prévoyez nettoyage, contrôle des gaines de broche et inspection des assemblages dans le plan d’exploitation.
Constituez un dossier d’achat comparable
Constituez un dossier d’achat comparable
Transmettez assortiment, dimensions finies, quantités, masse stockée, affectation et plan. Demandez dessin coté, longueurs utiles, dégagements, charges par position et globale, notice de montage, liste de visserie, finition, protections de contact, emballage et contrôles. Une valeur relevée sur un concurrent ne devient pas une exigence valide pour un autre modèle.
En OEM ou ODM, verrouillez cadre, soudures, broches, supports, boulons, pieds, roues, gaines et revêtement. Custom Logo et Private Label doivent préserver modèle, capacité et instructions. En Bulk Supply, associez chaque révision du rangement à la liste de disques compatible et réévaluez toute modification dimensionnelle.
Réceptionnez après montage avec les bons disques
Réceptionnez après montage avec les bons disques
Rapprochez référence, révision, colis, visserie et notice avant montage. Examinez profils, soudures, perçages, broches, gaines, pieds, roulettes, finition et chocs de transport. Assemblez sur le sol prévu conformément au document du fabricant responsable et tracez toute pièce manquante ou remplacée.
Essayez des disques fins et épais à chaque position dans les limites déclarées. Contrôlez appui, retrait, chevauchement, accès de la main et mouvement du support. Déformation, soudure fissurée, liaison structurelle lâche, ancrage endommagé, roulette incontrôlée ou identification absente impose la mise à l’écart.
Dix contrôles avant commande
- Lister chaque référence et quantité de disques.
- Noter alésage, diamètre et épaisseur finis.
- Affecter les pièces à chaque position.
- Confirmer la longueur réellement utilisable.
- Tester chevauchement et passage de la main.
- Obtenir charges unitaires et globale.
- Définir sol, niveau et ancrage.
- Préserver circulation et zone de levage.
- Geler révision, visserie et protections.
- Réceptionner avec disques représentatifs.
Poursuivre la définition du système
Questions fréquentes
Tout disque olympique va-t-il sur une broche de 50 mm ?
Pas par principe. Comparez alésage et broche finis, gaine et extrémité, puis essayez la référence prévue.
Combien de bumpers tient une broche ?
Additionnez les épaisseurs maximales dans la longueur utile, gardez la marge requise et respectez les charges de la broche et du cadre.
Arbre ou rack à cases : lequel choisir ?
L’arbre est compact pour des disques fins; les cases rendent souvent les bumpers épais plus visibles et séparables.
Les broches de cages sont-elles universelles ?
Non. Section du montant, perçage, support, visserie et positions autorisées peuvent différer.
ChinaFreeWeight peut-elle étudier l’ensemble ?
ChinaFreeWeight est une usine qui examine OEM, ODM, Custom Logo, Private Label et Bulk Supply par modèle, sans annoncer une charge ou un MOQ générique.
Faites correspondre disques, salle et rangement
Envoyez l’assortiment, le plan, le format, la marque et la destination pour une étude d’usine liée au modèle.
