원판 보관 시스템 계획
상업용 체육관 원판 보관 시스템 사양을 정하는 방법
수입사와 체육관 구매 담당자가 원판 구성, 보관봉 호환성, 실사용 길이, 하중, 동선, 설치 및 입고 검사를 확인하는 방법을 설명합니다.
보관대 사진보다 원판 목록을 먼저 확인하세요
구매 사양은 원판 모델, 중량별 수량, 완성 내경, 외경, 최대 두께, 소재와 손잡이 형상에서 시작해야 합니다. ‘올림픽 원판용’이라는 설명만으로는 보관봉의 실사용 길이, 상하 간격, 배치가 얇은 주철 원판과 두꺼운 범퍼 플레이트를 함께 수납하기에 적합한지 알 수 없습니다.
견적을 받기 전에 각 보관봉과 슬롯에 어떤 원판을 둘지 배치표를 만드세요. 자주 쓰는 중량은 쉽게 보이고 손이 닿는 곳에 두고, 소형 원판은 큰 원판 뒤에 가려지지 않도록 별도 트레이나 짧은 보관봉에 배정합니다. 모든 배치는 해당 보관대 공급자가 승인한 사용 및 설치 조건 안에 있어야 합니다.
운동 구역에 맞는 보관 구조를 선택하세요

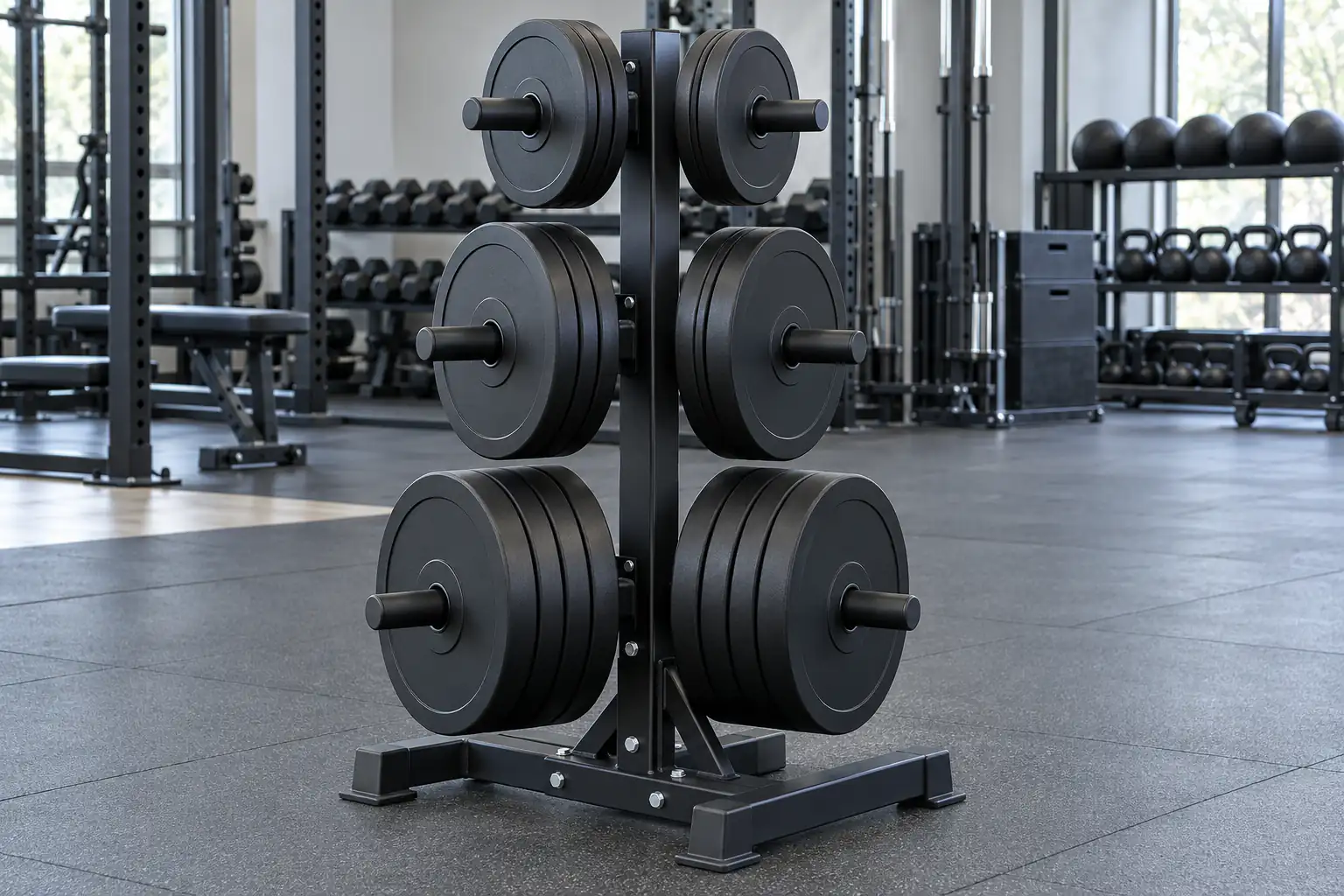

독립형 트리는 작은 바닥 면적에서 여러 보관봉으로 원판을 분류하기 좋습니다. 낮은 슬롯형 랙은 두꺼운 범퍼 플레이트의 면을 확인하기 쉽고 한 장을 꺼내기 위해 전체 묶음을 빼지 않아도 됩니다. 파워랙 장착형 보관봉은 별도 공간을 줄이지만 업라이트 규격, 홀 지름과 간격, 브래킷, 하드웨어 및 허용 장착 위치가 정확히 맞아야 합니다.
벽걸이형은 하중을 벽체와 고정구에 전달하므로 검증된 바탕 구조와 설치 계획이 필요합니다. 이동형 카트는 바퀴와 브레이크, 이동 경로, 적재 상태 이동 지침이 실제 사용 조건을 허용할 때만 적합합니다. 파워랙에 원판을 보관할 때는 세이프티 암, 케이블, 벤치, 바 경로와 간섭하지 않는지도 확인하세요.
보관봉 끼움과 실사용 길이를 따로 검증하세요
보관봉 끼움과 실사용 길이를 따로 검증하세요
50 mm 또는 2인치라는 표기는 제품군을 말할 뿐 완성 치수의 끼움을 보장하지 않습니다. 원판의 완성 내경, 도장이나 보호 슬리브가 적용된 보관봉 외경, 끝단 형상과 허용 간극을 기록하세요. 원판은 걸림이나 과도한 기울어짐, 허브 손상 없이 출입되어야 하며 끝단의 멈춤 또는 이탈 방지 기능도 사용할 수 있어야 합니다.
실사용 길이는 원판을 실제로 지지하는 직선 구간입니다. 브래킷 내부에 숨은 길이나 전체 돌출 길이를 그대로 사용하면 안 됩니다. 해당 위치에 둘 모든 원판의 승인된 최대 두께를 합산한 뒤 제품 지침이 요구하는 손 공간 또는 이탈 방지 여유를 남기세요. 원판 구성이 좌우 대칭이 아닐 수 있으므로 보관봉마다 다시 계산해야 합니다.
간격, 허용 하중, 안정성을 한 시스템으로 검토하세요
간격, 허용 하중, 안정성을 한 시스템으로 검토하세요
원판 외경과 보관봉 간격은 인접한 묶음이 겹치는지 결정하고, 원판 두께는 수납 수량을 결정합니다. 보관봉별 허용 하중과 전체 구조 허용 하중은 그 배치가 가능한지 결정합니다. 여러 장이 물리적으로 들어간다는 사실만으로 보관봉, 프레임, 바닥 또는 고정부가 합산 중량을 지지한다고 판단할 수 없습니다.
사용자가 한쪽 원판부터 꺼내는 비대칭 상태를 포함해 현실적인 최악의 배치를 검토하세요. 책임 있는 공급자에게 베이스 크기, 발, 앵커나 밸러스트 요구 사항, 바닥 상태와 수평 조건을 확인합니다. 보관물의 안정성과 통로 확보에 관한 일반 원칙은 참고가 되지만 특정 체육관 보관대의 허용 하중을 대신하지 않습니다.
보관 방식 선택표
| 방식 | 적합한 용도 | 승인 전 확인 항목 |
|---|---|---|
| 독립형 원판 트리 | 한 구역의 주철 또는 그립 원판 | 보관봉 간격, 베이스, 편하중, 전체 허용 하중 |
| 낮은 슬롯형 랙 | 두꺼운 범퍼 플레이트와 눈에 보이는 분리 | 슬롯 폭, 전체 길이, 바퀴 또는 발, 손 공간 |
| 파워랙 장착형 보관봉 | 호환 파워랙 한 대에 배정된 원판 | 업라이트와 홀 규격, 하드웨어, 운동 간섭 |
| 벽걸이 보관봉 | 검증된 벽체의 고정 배치 | 벽 바탕, 고정구, 돌출 하중, 설치 방식 |
| 이동형 카트 | 승인된 이동 계획이 있는 공용 구역 | 적재 이동 허용 여부, 바퀴 등급, 브레이크, 경로 |
| 소형 원판 트레이 | 빠르게 식별해야 하는 소형 중량 | 칸 폭, 라벨, 도달 거리, 수량 |
반복 사용과 정리 동선을 함께 설계하세요
반복 사용과 정리 동선을 함께 설계하세요
회전이 빠른 중량은 바나 머신 가까이에 두되 리프팅 통로를 좁히지 마세요. 사용자가 중량 표시를 보고, 붙은 두 장을 분리하고, 손잡이 구멍을 잡고, 옆 원판을 긁지 않고 한 장만 뺄 수 있는지 확인합니다. 소형 원판을 대형 원판 뒤에 가두거나 무거운 원판을 어깨보다 높이 들어야 하는 위치에 두지 않습니다.
보관대에서 바까지의 이동 경로를 벤치, 플랫폼, 기둥, 출입문, 청소 장비까지 포함해 살펴보세요. 보관대가 걸림 지점이 되거나 승인되지 않은 위치에 칼라와 액세서리를 쌓는 장소가 되어서는 안 됩니다. 위치 라벨과 색상 구분은 반납을 돕지만 접근성이 나쁜 구조를 보완하지는 못합니다.
견적 요청서에는 확인 가능한 근거를 요구하세요
견적 요청서에는 확인 가능한 근거를 요구하세요
원판별 모델과 수량표, 배치안, 내경과 두께 데이터, 최대 보관 중량, 시설 배치도와 선호 보관 방식을 공급자에게 보내세요. 치수 도면, 실사용 길이, 보관봉별 및 전체 허용 하중, 설치 지침, 하드웨어 목록, 표면 마감, 접촉 보호재, 포장 방식과 검사 항목을 요청합니다. 다른 회사 제품의 수치를 새로운 설계에 그대로 적용해서는 안 됩니다.
OEM 또는 ODM 개발에서는 프레임, 용접부, 체결재, 보관봉 슬리브, 발, 바퀴나 앵커, 코팅을 관리 사양으로 정하세요. Custom Logo와 Private Label은 모델, 허용 하중 또는 설치 표기를 가리지 않아야 합니다. Bulk Supply에서는 각 보관대 개정판을 호환 원판 범위와 연결하고 구조나 장착 방식 변경 전에 통보하도록 정합니다.
승인된 원판 세트로 입고 검사를 진행하세요
승인된 원판 세트로 입고 검사를 진행하세요
조립 전 모델, 개정판, 수량, 박스와 하드웨어를 대조하세요. 튜브, 용접부, 체결 구멍, 보관봉, 보호 슬리브, 발, 바퀴, 도장과 운송 손상을 확인합니다. 제공된 지침에 따라 실제 사용할 평평한 바닥에 조립하고, 책임 제조사가 지정한 방식으로 체결한 뒤 설명서를 시설 기록과 함께 보관하세요.
얇은 원판과 두꺼운 원판을 대표 샘플로 사용해 모든 위치의 끼움, 면 지지, 손 간격과 인출 동작을 확인합니다. 명시된 구성과 허용 하중 안에서만 적재하세요. 변형, 용접 균열, 느슨한 구조 체결부, 손상된 앵커, 제어되지 않는 움직임 또는 식별 표기 누락이 있으면 격리해야 하며 외관만으로 합격을 판정하면 안 됩니다.
원판 보관 시스템 발주 체크리스트
- 모든 원판 모델, 중량, 수량을 목록화합니다.
- 완성 내경, 외경, 최대 두께를 기록합니다.
- 각 보관봉, 슬롯, 트레이에 원판을 배정합니다.
- 전체 돌출 길이가 아닌 실사용 길이를 확인합니다.
- 인접 원판과 손의 간격을 확인합니다.
- 보관봉별 및 전체 시스템 허용 하중을 받습니다.
- 바닥, 설치, 앵커 요구 사항을 승인합니다.
- 통로와 리프팅 구역을 비워 둡니다.
- 모델, 하드웨어, 마감, 보호 슬리브를 고정합니다.
- 대표 원판으로 조립된 보관대를 검사합니다.
원판 시스템 계획 계속하기
자주 묻는 질문
모든 올림픽 원판이 50 mm 보관봉에 맞나요?
자동으로 맞는 것은 아닙니다. 완성 원판 내경과 완성 보관봉, 슬리브, 끝단 형상을 비교하고 지정한 보관대에 실제 원판을 확인하세요.
보관봉 하나에 범퍼 플레이트가 몇 장 들어가나요?
필요한 손 공간 또는 이탈 방지 여유를 뺀 실사용 지지 길이에 승인된 원판 두께를 적용한 뒤 보관봉과 보관대의 허용 하중을 확인해야 합니다.
원판 트리와 슬롯형 랙 중 어느 것이 더 좋은가요?
항상 우월한 방식은 없습니다. 트리는 얇은 원판에 공간 효율적일 수 있고 낮은 슬롯은 두꺼운 범퍼 플레이트를 보고 분리하기 편합니다.
한 파워랙의 보관봉을 다른 파워랙에 설치할 수 있나요?
호환된다고 가정하면 안 됩니다. 업라이트 크기, 홀 지름과 간격, 브래킷 형상, 하드웨어와 승인 장착 위치가 다를 수 있습니다.
ChinaFreeWeight에서 원판과 보관대를 함께 공급할 수 있나요?
ChinaFreeWeight는 공장이며 모델별 OEM, ODM, Custom Logo, Private Label 및 Bulk Supply 요구 사항을 검토할 수 있습니다. 최종 실현 가능성과 수치는 선택된 구성으로 확인합니다.
원판과 보관 시스템을 함께 계획하세요
원판 목록, 시설 배치, 보관 방식, 브랜딩과 도착지를 보내주시면 공장 팀이 모델별 OEM 또는 도매 요구 사항을 검토합니다.
