Jawaban singkat: ukur plate dan sleeve sebagai satu antarmuka
Istilah Olimpiade tidak otomatis menjamin semua plate meluncur baik pada semua barbel. Bandingkan diameter luar sleeve jadi yang paling besar dengan diameter dalam lubang atau insert jadi yang paling kecil. Kebulatan, kelurusan, lapisan, geram, keselarasan insert, dan metode pengukuran juga menentukan kecocokan.
Pasangan terlalu rapat memperlambat pergantian beban dan dapat macet karena kotoran atau kerusakan kecil. Celah berlebihan membuat plate miring dan berisik; collar membatasi gerak sepanjang sleeve tetapi tidak memperbaiki celah radial. PowerBaseFit meninjau kedua komponen dalam satu spesifikasi pabrik untuk OEM, ODM, logo khusus, merek privat, dan pasokan massal.
50 mm dan 2 inci bukan ukuran yang persis sama
Dua inci sama dengan 50,8 mm, bukan 50,0 mm. Walaupun begitu, kedua sebutan sering dipakai untuk kelas antarmuka Olimpiade. Aturan pertandingan dan spesifikasi produk yang dipublikasikan dapat memakai bukaan jadi berbeda sesuai cabang dan konstruksi. Nama kategori bukan toleransi produksi.
Pisahkan dahulu sistem Olimpiade dari sistem rumahan berdiameter lebih kecil. Lalu tulis ukuran akhir dan batas nyata untuk model plate serta barbel yang dipilih. Jika proyek mengikuti aturan federasi atau daftar alat yang disetujui, sebutkan cabang, dokumen, dan edisinya; jangan menggabungkan angkat besi, powerlifting, dan gym komersial menjadi satu angka.
Tentukan kedua sisi pasangan

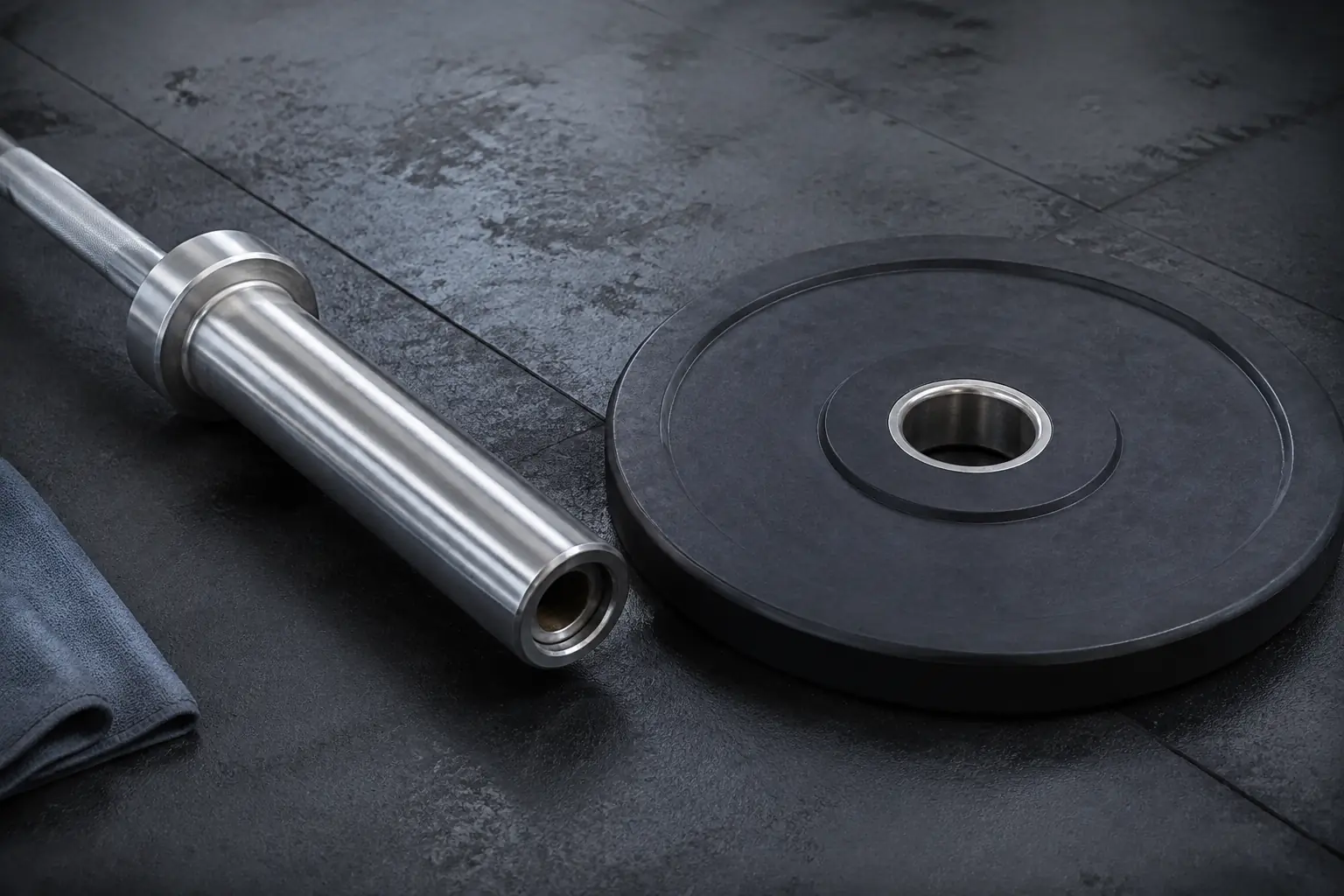

Untuk barbel, catat model, diameter luar sleeve setelah penyelesaian permukaan, toleransi, kebulatan, kelurusan, dan zona ukur. Untuk plate, catat SKU, diameter dalam akhir, toleransi, kedalaman, chamfer, kondisi tepi, dan konstruksi insert. Satuan serta resolusi alat menyertai setiap hasil.
Kondisi paling rapat membandingkan lubang minimum dengan sleeve maksimum; kondisi paling longgar membandingkan lubang maksimum dengan sleeve minimum. Gambar harus menjelaskan apakah alur, rusuk, transisi, atau area tertutup termasuk pengukuran. Pabrik, pemeriksa, dan importir lalu menilai fitur yang sama.
Matriks kontrol plate dan sleeve
| Bagian | Yang ditentukan | Alasan diperiksa |
|---|---|---|
| Sleeve barbel | Diameter luar jadi, toleransi, kebulatan, kelurusan, dan zona | Menetapkan permukaan batas |
| Lubang/insert | Diameter dalam jadi, toleransi, kedalaman, chamfer, dan tepi | Mengendalikan pemasangan, pelepasan, dan kemiringan |
| Celah batas | Lubang minimum ke sleeve maksimum dan sebaliknya | Menguji kondisi terapat dan terlonggar |
| Proses | Dudukan insert, pemesinan, pelapisan, coating, dan masking | Menjaga antarmuka yang disetujui |
| Referensi fungsi | Sleeve atau gauge teridentifikasi dan metode penanganan | Menghubungkan ukuran dengan praktik |
| Sampel/perubahan | SKU, lot, ujung, catatan, dan pemicu persetujuan ulang | Menjaga pesanan dan order ulang |
Ukur di beberapa arah dan kedalaman
Satu pembacaan jangka sorong dapat melewatkan lubang oval, tirus, insert miring, atau titik tinggi pada sleeve. Sepakati posisi, arah, kedalaman, dan alat terverifikasi. Bergantung pada rentangnya, alat ukur dalam, mikrometer, atau gauge lulus/tidak lulus dapat lebih cocok untuk kontrol berulang.
Uji fungsi memakai referensi bersih, teridentifikasi, dan tidak rusak. Masukkan plate lurus, periksa geraknya sepanjang bagian yang disepakati, lalu lepas dengan tangan. Mengampelas, memukul, atau memaksa sampel agar lulus menghilangkan bukti komponen mana yang berada di luar batas.
Kendalikan insert, pemesinan, dan penyelesaian permukaan
Plate besi cor, berlapis karet, PU, dan bumper membentuk lubang melalui proses berbeda. Lubang dapat dicor, dimesin, memakai insert baja, atau berubah karena lapisan. Persyaratan pembelian harus mengendalikan hasil akhir dan langkah proses yang relevan, bukan menganggap semua bahan dibuat sama.
Periksa konsentrisitas, dudukan, kemiringan, tepi terbuka, geram, penumpukan coating, dan kerusakan. Pada plate untuk dijatuhkan, ikatan insert ke badan memerlukan kajian tersendiri; diameter lubang tidak membuktikan daya tahannya. Logo, warna, dan penanda tidak boleh menutupi permukaan ukur atau mengubah proses lubang yang disetujui.
Setujui rentang yang mewakili pesanan
Satu pasangan yang pas dapat menyembunyikan variasi. Rencana sampel mencakup plate ringan dan berat yang relevan, cetakan atau insert berbeda, kedua ujung barbel, dan semua keluarga barbel yang akan dipakai. Gym yang menggabungkan barbel lama dengan plate baru perlu memberi ukuran tepercaya atau perangkat perwakilan sebelum persetujuan.
Untuk lot massal, ambil sampel dari beberapa SKU, produksi, dan karton. Simpan tiap ukuran bersama hasil uji fungsi; nilai rata-rata tidak menyelamatkan komponen di luar batas. Perubahan pemasok insert, setelan pemesinan, coating, atau finish sleeve memicu perbandingan baru dengan referensi tersimpan.
Lindungi kecocokan selama pengiriman dan penerimaan
Pelapisan dapat menambah diameter sleeve, sedangkan sisa coating, geram, korosi, penyok, dan debu mengurangi celah. Karena itu ukur produk yang sudah selesai. Sebelum dikemas, periksa tepi dan permukaan, bersihkan sisa longgar, dan pisahkan komponen berat agar antarmuka tidak terbentur selama transportasi.
Saat barang tiba, foto kondisi karton, identifikasi sampel, dan uji pada barbel referensi yang bersih sebelum dibagikan. Karantina plate yang macet dan sleeve dengan kerusakan menonjol. Pembersihan rutin menjaga permukaan tetapi tidak boleh menggantikan kecocokan awal yang benar. Collar yang sesuai tetap diperlukan saat digunakan.
Daftar periksa sampel dan produksi
- Identifikasi semua SKU plate dan model barbel
- Catat batas jadi dalam satu sistem satuan
- Tentukan posisi, arah, kedalaman, dan alat
- Periksa kebulatan, ketirusan, geram, coating, dan insert
- Uji kedua kombinasi batas
- Setujui pemasangan dan pelepasan tangan pada referensi
- Ambil sampel lintas lot, karton, berat, dan kedua ujung
- Simpan gambar, sampel, versi desain, dan pemicu perubahan
Kirim permintaan penawaran yang dapat diukur
Sebutkan pasar tujuan, jenis plate, rentang berat, jumlah per SKU, model barbel, batas jadi lubang dan sleeve, metode ukur, referensi fungsi, rencana sampling, kemasan, dan pemeriksaan penerimaan. Tambahkan KG atau LB, logo, warna, desain karton, dan identitas merek privat.
Untuk ODM, tandai geometri insert, hub, atau sleeve baru sejak awal karena tooling dan validasi dapat berubah. Untuk OEM dan grosir, setujui gambar serta catatan sampel dengan kontrol versi sebelum produksi. PowerBaseFit mengonfirmasi kelayakan, sampel, syarat pesanan, dan inspeksi dari kombinasi nyata, bukan menjanjikan kompatibilitas universal dari nama Olimpiade saja.
