Krótka odpowiedź: mierz talerz i tuleję jako jeden interfejs
Nazwa olimpijski nie gwarantuje, że każdy talerz płynnie wejdzie na każdy gryf. Należy porównać największą gotową średnicę zewnętrzną tulei z najmniejszą gotową średnicą wewnętrzną otworu. Na pasowanie wpływają też okrągłość, prostoliniowość, powłoka, zadziory, ustawienie wkładki i metoda pomiaru.
Zbyt ciasne pasowanie spowalnia zmianę obciążenia i może zakleszczyć się przez brud albo drobne uszkodzenie. Nadmierny luz powoduje przechylanie i hałas; zacisk ogranicza ruch wzdłuż tulei, ale nie naprawia luzu promieniowego. PowerBaseFit ocenia oba elementy w jednej specyfikacji fabrycznej dla OEM, ODM, własnego logo, marki prywatnej i dostaw hurtowych.
50 mm i 2 cale nie są dokładnie tym samym wymiarem
Dwa cale to 50,8 mm, a nie 50,0 mm. Mimo to oba określenia często opisują olimpijską klasę produktu. Opublikowane wymagania zawodnicze i karty produktów mogą podawać różne gotowe otwory zależnie od dyscypliny i konstrukcji. Nazwa handlowa nie może więc zastąpić tolerancji produkcyjnej.
Najpierw oddziel system olimpijski od mniejszych systemów domowych. Następnie zapisz rzeczywiste wymiary gotowe i granice dla wybranych modeli. Jeżeli obowiązuje regulamin federacji lub lista zatwierdzonego sprzętu, wskaż sport, dokument i wydanie; nie łącz wymagań podnoszenia ciężarów, trójboju i siłowni komercyjnej w jedną liczbę.
Zdefiniuj obie strony pasowania
Dla gryfu zapisz model, średnicę zewnętrzną tulei po wykończeniu, tolerancję, okrągłość, prostoliniowość i strefę pomiaru. Dla talerza zapisz SKU, gotową średnicę wewnętrzną, tolerancję, głębokość, fazę, stan krawędzi i budowę wkładki. Jednostka i rozdzielczość przyrządu należą do wyniku.
Najciaśniejsza kombinacja porównuje najmniejszy otwór z największą tuleją; najluźniejsza odwrotnie. Rysunek określa, czy rowki, żebra, przejścia i obszary maskowane podlegają pomiarowi. Dzięki temu fabryka, inspektor i importer sprawdzają ten sam element.
Macierz kontroli talerza i tulei
| Element | Co określić | Po co |
|---|---|---|
| Tuleja gryfu | Gotowa średnica zewnętrzna, tolerancja, okrągłość, prostoliniowość i strefa | Wyznacza powierzchnie graniczne |
| Otwór/wkładka | Gotowa średnica wewnętrzna, tolerancja, głębokość, faza i krawędź | Steruje zakładaniem, zdejmowaniem i przechyłem |
| Luz graniczny | Najmniejszy otwór do największej tulei i odwrotnie | Sprawdza najciaśniejszy i najluźniejszy przypadek |
| Proces | Osadzenie wkładki, obróbka, galwanizacja, powłoka i maskowanie | Chroni zatwierdzony interfejs |
| Wzorzec funkcjonalny | Oznaczona tuleja lub sprawdzian i metoda obsługi | Łączy wymiar z praktyką |
| Próbka/zmiana | SKU, partie, końce, zapis i ponowne zatwierdzenie | Chroni zamówienie i dostawy powtórne |
Mierz w kilku kierunkach i głębokościach
Jeden odczyt suwmiarki może pominąć owalność, stożek, pochyloną wkładkę lub wysoki punkt tulei. Uzgodnij pozycje, kierunki, głębokości i zweryfikowany przyrząd. W zależności od zakresu pomiar średnicówki, mikrometru lub sprawdzianu przechodzi/nie przechodzi może lepiej służyć kontroli seryjnej.

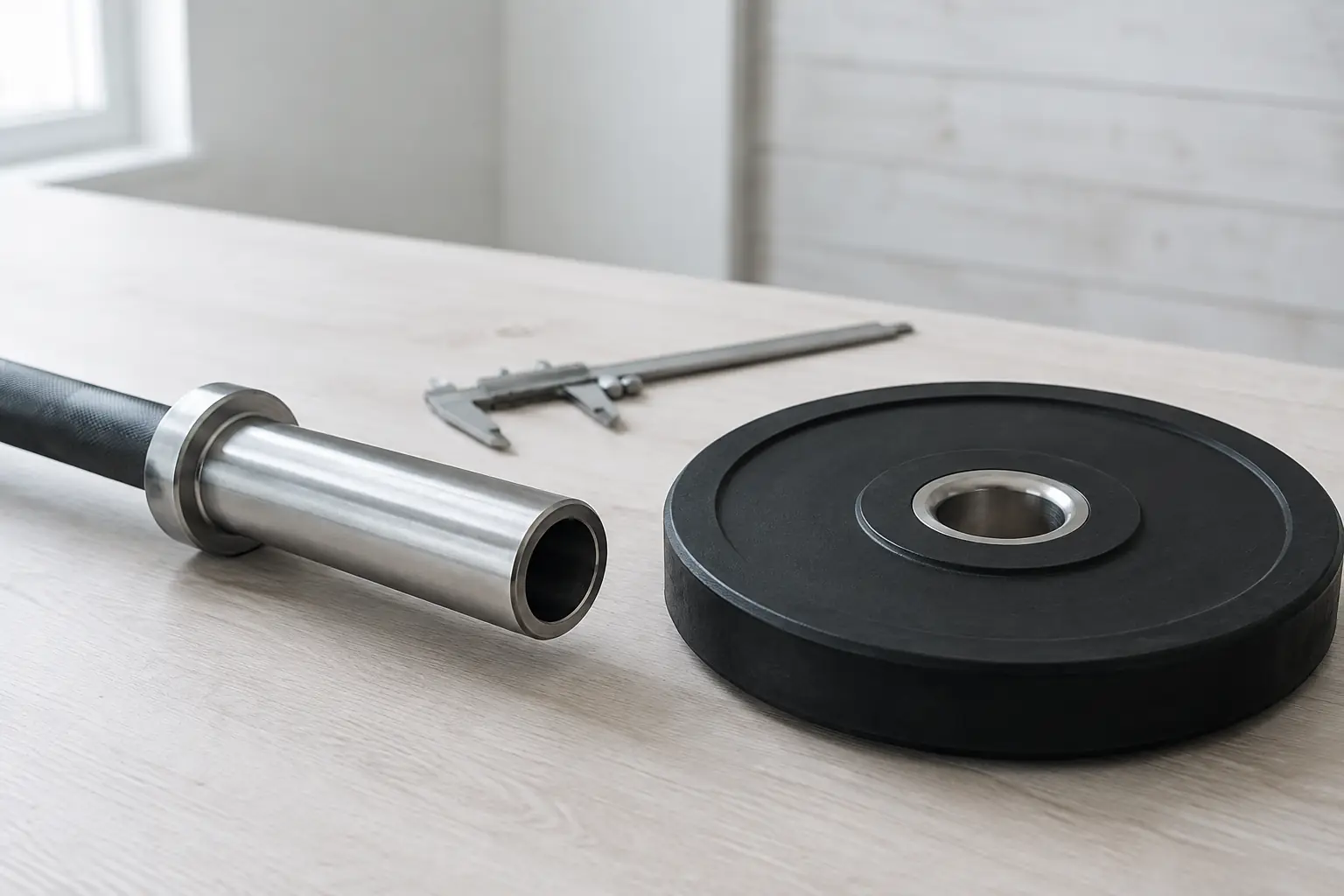

Próba funkcjonalna korzysta z czystych, oznaczonych i nieuszkodzonych wzorców. Talerz zakłada się prosto, przesuwa po uzgodnionej długości i zdejmuje ręką. Szlifowanie, uderzanie lub wymuszanie przejścia próbki niszczy dowód potrzebny do wskazania części poza granicą.
Kontroluj wkładkę, obróbkę i wykończenie
Talerze żeliwne, gumowane, PU i bumper uzyskują otwór w różnych procesach. Może być odlewany, obrabiany, wykonany jako stalowa wkładka lub zmieniony przez powłokę. Zamówienie powinno kontrolować wynik gotowy i właściwy etap procesu, a nie zakładać jedną drogę dla wszystkich materiałów.
Sprawdź współosiowość, osadzenie, pochylenie, odsłonięte krawędzie, zadziory, narost powłoki i uszkodzenia. W talerzach przeznaczonych do zrzucania połączenie wkładki z korpusem wymaga osobnej oceny; sama średnica nie dowodzi utrzymania. Logo, kolor i oznaczenia nie mogą zasłaniać powierzchni kontrolnych ani zmieniać zatwierdzonego procesu.
Zatwierdź reprezentatywną serię
Jedna dobrze dobrana para może ukryć rozrzut. Plan próbek obejmuje ważne lekkie i ciężkie talerze, różne formy lub wkładki, oba końce gryfu i wszystkie używane rodziny gryfów. Siłownia łącząca nowe talerze z posiadanymi gryfami powinna dostarczyć wiarygodne pomiary lub reprezentatywny sprzęt.
Próbki z partii pobieraj z różnych SKU, partii i kartonów. Zapisuj każdy wymiar obok wyniku próby; średnia nie akceptuje sztuki poza granicą. Zmiana dostawcy wkładki, ustawienia obróbki, powłoki lub wykończenia tulei uruchamia ponowne porównanie z zachowanym wzorcem.
Chroń pasowanie do momentu odbioru
Galwanizacja lub powłoka może zwiększyć średnicę tulei. Nadmiar materiału, zadziory, korozja, wgniecenia i brud zmniejszają użyteczny luz. Mierz produkt gotowy. Przed pakowaniem sprawdź krawędzie i powierzchnie, usuń luźne resztki i oddziel ciężkie elementy, aby nie uderzały w interfejs podczas transportu.
Przy odbiorze sfotografuj kartony, oznacz próbki i sprawdź je na czystych gryfach wzorcowych przed dystrybucją. Odizoluj zakleszczające się talerze i tuleje z wypukłym uszkodzeniem. Czyszczenie chroni powierzchnie, lecz nie zastępuje zgodnej dostawy. Odpowiednie zaciski nadal są wymagane w użytkowaniu.
Lista kontroli próbki i produkcji
- Zidentyfikować wszystkie SKU talerzy i modele gryfów
- Zapisać gotowe granice w jednej jednostce
- Ustalić pozycje, kierunki, głębokość i przyrządy
- Sprawdzić okrągłość, stożek, zadziory, powłokę i wkładkę
- Przetestować obie kombinacje graniczne
- Zatwierdzić ręczne zakładanie i zdejmowanie na wzorcach
- Próbkować partie, kartony, masy i oba końce
- Zachować rysunek, próbkę, wersję grafiki i wyzwalacze zmian
Wyślij mierzalne zapytanie do fabryki
Podaj rynek, typy talerzy, zakres mas, ilość na SKU, modele gryfów, gotowe granice otworu i tulei, metodę pomiaru, wzorce funkcjonalne, plan próbek, opakowanie i kontrolę odbiorczą. Dodaj KG lub LB, logo, kolory, projekt kartonu i identyfikację marki prywatnej.
W ODM wcześnie zaznacz nową geometrię wkładki, piasty lub tulei. Dla OEM i hurtu przed serią zatwierdź rysunek i kartę próbki z kontrolą wersji. PowerBaseFit potwierdza wykonalność, próbki, warunki i kontrole dla rzeczywistego zestawu, bez obietnicy uniwersalnej zgodności na podstawie samej nazwy olimpijski.
