케이블 어태치먼트 회전 조인트 사양과 검사 방법
회전식과 고정식 연결을 비교하고 케이블 꼬임, 유격, 고정 부품, 연결 높이를 점검해 OEM·자체 브랜드·대량 구매 사양을 정합니다.
핵심 답변: 어느 부분이 돌아야 하는지 먼저 정합니다
손목 각도를 따라야 하거나 고정 연결이 케이블을 꼬이게 할 때 회전 조인트가 유용합니다. 방향을 일정하게 유지하고 연결 높이를 줄여야 한다면 고정식이 더 적합할 수 있습니다. 마감보다 회전 위치, 동작, 대상 머신, 검사법을 먼저 정하십시오.
무부하 회전 시간을 보편적인 품질 점수로 쓰지 마십시오. 움직임의 균일성, 걸림, 소음, 축·반경 방향 유격, 고정부, 카라비너 닫힘, 케이블 경로를 확인해야 합니다. ChinaFreeWeight는 식별된 샘플을 기준으로 OEM, ODM, Custom Logo, Private Label, Bulk Supply를 검토합니다.

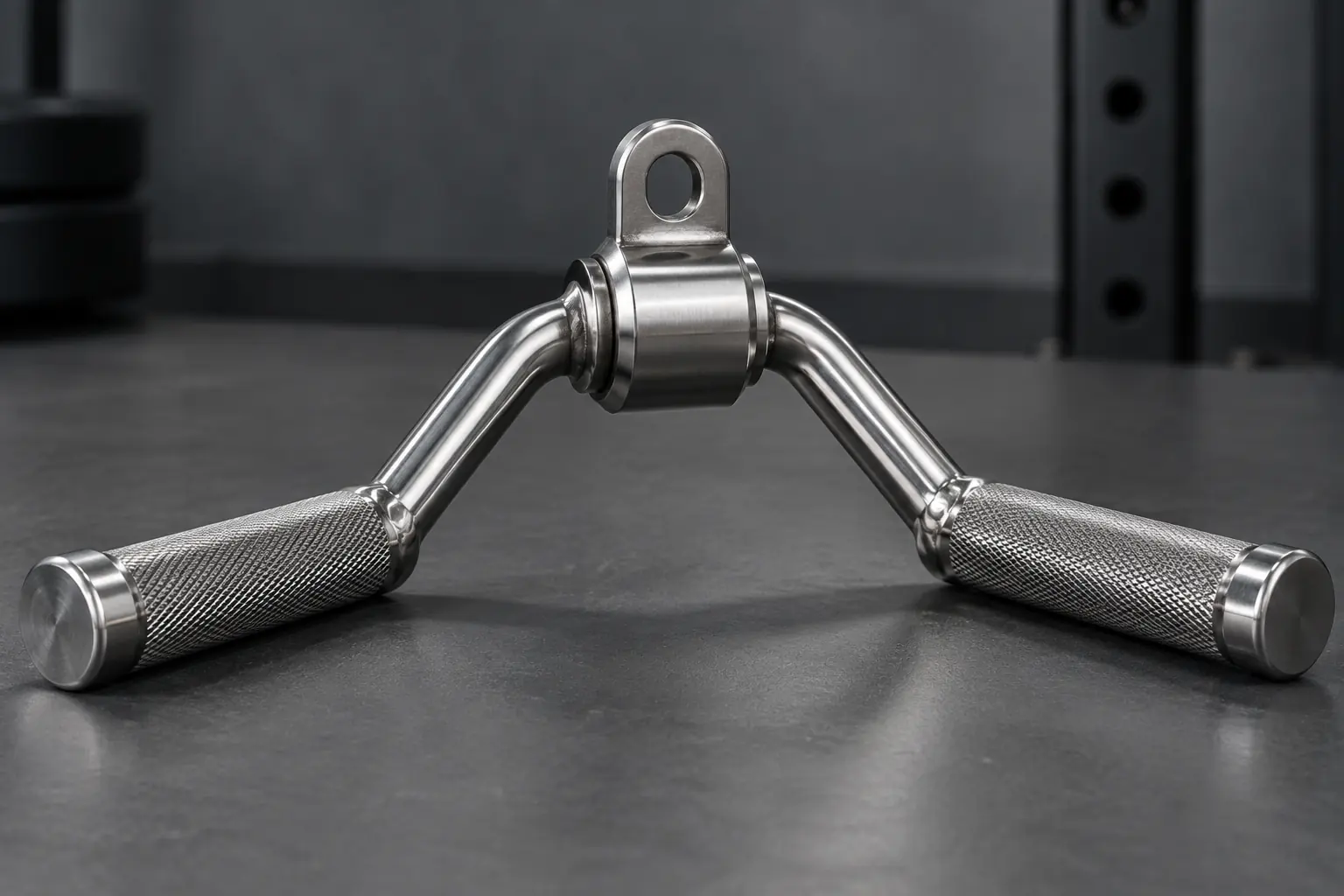

회전 아이와 회전 그립을 구분합니다
회전 위치는 머신 단자, 어태치먼트 아이, 중앙 관절, 손으로 잡는 그립일 수 있습니다. 그립이 돌아도 아이가 고정되어 있으면 케이블 꼬임은 남을 수 있습니다.
도면에 움직이는 면과 고정된 면을 표시하십시오. 닫힌 카라비너부터 그립까지 연결 높이를 재야 합니다. 관절이 하나 추가되면 소형 머신의 시작점이 올라가 사용 가능한 스트로크가 줄 수 있습니다.
실제 사용할 머신에서 샘플을 시험합니다
실제 사용할 머신에서 샘플을 시험합니다
깨끗한 샘플을 무부하로 손으로 움직여 거친 구간, 끝단, 예상 밖의 느슨함을 기록합니다. 그다음 대상 머신에 연결하고 카라비너를 완전히 닫은 뒤 머신 제조사 지침에 따라 예정 동작을 확인합니다. 케이블, 풀리, 커버, 프레임, 손 여유를 관찰합니다.
설정과 복귀 위치도 반복합니다. 꼬임이 쌓이거나 관절이 걸리거나 금속 부품이 프레임에 닿거나 카라비너에 옆힘이 걸리면 외관만 보고 승인하지 말고 구조를 재검토해야 합니다.
유격, 소음, 고정을 반복 가능한 기준으로 만듭니다
유격, 소음, 고정을 반복 가능한 기준으로 만듭니다
움직이는 부품에는 기능상 간격이 필요하지만 모든 구조에 통하는 한계값은 없습니다. 축 및 반경 유격의 측정 위치와 방법, 기준 도면 또는 승인 샘플을 정하십시오. 유격 없음이라는 문구만으로는 같은 검사를 반복할 수 없습니다.
승인 절차 없이 밀봉 조인트를 분해하지 말고 스냅링, 핀, 너트, 나사, 용접부, 닫힌 아이를 확인합니다. 마찰음, 걸림, 부품 이동, 날카로운 면, 균열, 기준 대비 급격한 변화가 있으면 사용을 중지하고 검토합니다.
회전식과 고정식 선택표
| 결정 항목 | 회전식 | 고정식 | 보관 근거 |
|---|---|---|---|
| 손목 정렬 | 각도 변화를 따름 | 한 방향 유지 | 동작 시험 |
| 케이블 꼬임 | 조인트에서 풀 수 있음 | 케이블로 전달 가능 | 머신 관찰 |
| 연결 높이 | 길어질 수 있음 | 대체로 짧음 | 닫힌 상태 측정 |
| 검사 | 움직임·유격·고정 | 정렬·고정 | 검사법 |
| 관리 | 조인트 구조별 | 움직이는 면이 적음 | 공급자 지침 |
| 브랜딩 | 조인트 밖 | 승인 표면 | 파일과 샘플 |
양산과 재주문에서 같은 버전을 유지합니다
양산과 재주문에서 같은 버전을 유지합니다
승인 기록에는 모델, 도면 개정, 조인트 구조, 소재, 마감, 그립, 연결 높이, 로고 파일, 포장을 함께 묶습니다. 사진은 식별용이며 움직임과 유격에는 검사법과 결과가 필요합니다.
형상이나 조인트를 바꾸는 ODM은 새 샘플 검토가 필요합니다. OEM, Custom Logo, Private Label 표시는 움직임과 검사 지점을 가리지 않아야 합니다. 베어링, 부싱, 체결재, 윤활재, 씰, 하위 공급자가 바뀌기 전 통보를 요구하십시오.
견적 요청과 입고 검사를 의사결정에 맞춥니다
견적 요청과 입고 검사를 의사결정에 맞춥니다
어태치먼트 목록, 머신, 동작, 수량, 연결 방식, 회전점, 도면, 유격 검사, 마감, 브랜딩, 포장, 목적지를 전달합니다. 하중 자료와 치수 호환성은 별도 근거로 관리합니다. MOQ, 금형, 가격, 일정은 견적별로 정해집니다.
입고 시 품목과 수량을 먼저 확인한 뒤 치수, 표면, 회전, 소음, 유격, 고정, 닫힘, 케이블 경로, 포장을 표본 검사합니다. 결과를 SKU와 박스에 연결해 승인, 보류, 선별, 수정 결정을 남깁니다.
구매자 점검 항목 열 가지
- 머신, 동작, 모델을 식별합니다.
- 도면에 회전점을 표시합니다.
- 닫힌 연결 높이를 잽니다.
- 실제 경로에서 케이블을 봅니다.
- 축·반경 유격을 정의합니다.
- 움직임, 소음, 고정을 기록합니다.
- 하중과 호환 근거를 분리합니다.
- 조인트 밖에서 로고를 승인합니다.
- 부품 변경을 통제합니다.
- 결과를 SKU와 박스에 연결합니다.
자주 묻는 질문
회전식 어태치먼트가 항상 더 좋나요?
아닙니다. 특정 동작에는 유리하지만 고정식은 방향이 안정적이고 연결이 짧을 수 있습니다.
회전 조인트는 어떻게 검사하나요?
균일한 움직임, 걸림, 소음, 유격, 고정부, 닫힘, 케이블 경로를 승인 방법과 비교합니다.
허용 유격은 얼마인가요?
보편적인 값은 없습니다. 구조와 승인 기준이 측정 위치와 한계를 정합니다.
조인트가 케이블 스트로크를 줄일 수 있나요?
연결 높이가 늘면 그럴 수 있습니다. 대상 머신에서 닫힌 연결을 측정하십시오.
자체 로고를 넣을 수 있나요?
움직임, 검사, 그립, 모델 식별을 방해하지 않는 위치라면 가능한 경우가 많습니다.
