Como especificar e inspecionar o giro de puxadores de cabo
Compare puxadores de cabo giratórios e fixos, verifique torção, folga, retenção e altura da conexão em compras OEM, marca própria e atacado.
Resposta direta: defina onde o conjunto deve girar
Um olhal giratório ajuda quando o puxador precisa acompanhar a mão ou quando a conexão fixa acumula torção no cabo. Já a conexão fixa favorece uma orientação previsível e pode ocupar menos altura. Antes de aprovar, identifique o ponto de giro, o movimento, a máquina e o método de verificação.
Tempo de giro livre não é nota universal de qualidade. Avalie curso suave, travamento, ruído, folga axial e radial, retenção, fechamento do mosquetão e comportamento do cabo. A ChinaFreeWeight revisa projetos OEM, ODM, Custom Logo, Private Label e Bulk Supply por modelo e amostra controlada.
Diferencie olhal giratório de empunhadura rotativa

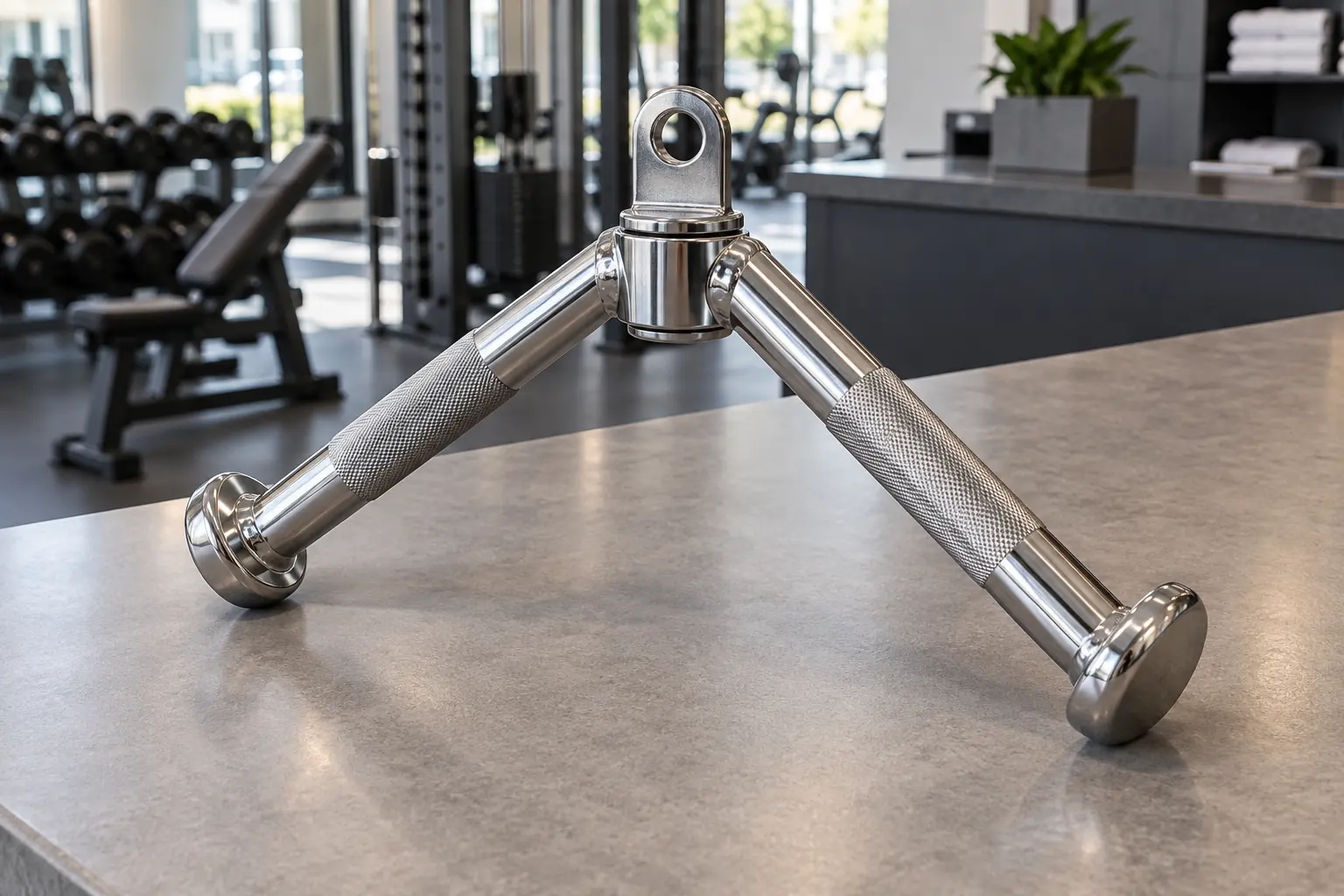

O giro pode estar no terminal da máquina, no olhal do acessório, na articulação central ou na própria empunhadura. Cada posição resolve um problema diferente. Uma empunhadura rotativa alinha o punho, mas não necessariamente elimina a torção do cabo.
Marque no desenho qual peça gira e quais permanecem fixas. Meça a altura total com o mosquetão fechado, pois a articulação adicional pode elevar a posição inicial em torres compactas e alterar o curso útil.
Faça a prova na estação que será usada
Faça a prova na estação que será usada
Examine a amostra limpa à mão, sem carga, registrando pontos ásperos, batentes e folga anormal. Depois instale no equipamento previsto, feche o conector e percorra o movimento conforme as instruções do fabricante da máquina. Observe cabo, polia, carenagem e espaço para a mão.
Teste também a montagem e o retorno. Se houver acúmulo de torção, contato com a estrutura, esforço lateral no mosquetão ou travamento da articulação, retenha o modelo para análise em vez de aprová-lo apenas pelo acabamento.
Transforme folga e ruído em critérios repetíveis
Transforme folga e ruído em critérios repetíveis
Peças móveis precisam de alguma folga, mas não existe um limite válido para todos os projetos. Defina onde medir deslocamento axial e radial, qual método usar e qual desenho ou amostra aprovada serve de referência. A expressão sem folga não orienta duas equipes da mesma forma.
Verifique anéis, pinos, porcas, parafusos, soldas e olhais fechados sem desmontar juntas seladas fora do procedimento. Atrito, estalos, migração de ferragem, aresta viva, trinca ou mudança brusca em relação à referência exigem isolamento e orientação técnica.
Matriz de decisão: conexão giratória ou fixa
| Ponto | Giratória | Fixa | Registro |
|---|---|---|---|
| Alinhamento da mão | Acompanha mudança de ângulo | Mantém orientação | Teste do exercício |
| Torção do cabo | Pode aliviar no ponto definido | Pode transferir ao cabo | Observação na máquina |
| Altura | Pode acrescentar comprimento | Geralmente compacta | Medição fechada |
| Inspeção | Movimento, folga e retenção | Alinhamento e retenção | Método escrito |
| Manutenção | Depende da junta | Menos interfaces móveis | Instruções do fornecedor |
| Marca | Fora da articulação | Em superfície aprovada | Arte e amostra |
Congele a versão para produção e reposição
Congele a versão para produção e reposição
A ficha aprovada deve ligar modelo, revisão do desenho, construção do giro, materiais, acabamento, grip, altura da conexão, arte da marca e embalagem. Foto identifica; movimento e folga exigem método e resultado.
Mudanças ODM na geometria ou articulação pedem nova análise e amostra. Em OEM, Custom Logo e Private Label, a marca não deve cobrir áreas de inspeção ou entrar na zona móvel. Exija aviso para troca de bucha, rolamento, fixador, lubrificante, vedação ou subfornecedor.
Monte cotação e recebimento para decidir
Monte cotação e recebimento para decidir
Informe modelos, máquinas, exercícios, quantidades, conector, ponto de giro, desenho, verificação de movimento, acabamento, marca, embalagem e destino. Capacidade de carga e compatibilidade dimensional ficam em registros próprios. MOQ, ferramenta, preço e prazo dependem da cotação.
No recebimento, confirme identidade e quantidade antes de amostrar aparência, dimensões, rotação, ruído, folga, retenção, fechamento, trajetória do cabo e embalagem. Vincule o resultado ao SKU e à caixa para aprovar, segregar ou solicitar correção.
Checklist de compra em dez pontos
- Identificar máquina, exercício e modelo.
- Marcar o ponto de giro no desenho.
- Medir a conexão com o mosquetão fechado.
- Observar a torção no curso real.
- Definir folga axial e radial.
- Registrar movimento, ruído e retenção.
- Separar carga e compatibilidade.
- Aprovar a marca fora da junta.
- Controlar mudanças de componentes.
- Rastrear inspeção por SKU e caixa.
Perguntas frequentes
Puxador giratório é sempre melhor?
Não. Ele ajuda em certas trajetórias; a versão fixa pode oferecer orientação estável e conexão mais curta.
Como conferir a articulação?
Compare suavidade, travamento, ruído, folgas, retenção, fechamento e trajetória do cabo com método e amostra aprovados.
Qual folga é aceitável?
Não há valor universal. O projeto e a referência aprovada definem local e forma de medir.
O giro reduz o curso da máquina?
Pode reduzir se aumentar a altura da conexão; por isso a montagem fechada deve ser medida na estação.
Posso aplicar minha marca?
Em muitos modelos, sim, desde que a marca não interfira no giro, na inspeção, na empunhadura ou na identificação.
