Drehgelenke an Kabelzug-Griffen spezifizieren und prüfen
Drehbare und feste Kabelzug-Verbindungen vergleichen: Kabeldrall, Spiel, Sicherung und Bauhöhe für OEM-, Handelsmarken- und Großprojekte prüfen.
Kurzantwort: zuerst den erforderlichen Drehpunkt festlegen
Ein Drehgelenk ist sinnvoll, wenn der Griff der Handstellung folgen soll oder eine starre Verbindung das Kabel verdrillt. Eine feste Ausführung hält die Orientierung stabil und baut häufig kürzer. Legen Sie Drehpunkt, Bewegung, Maschine und Prüfverfahren vor der Oberflächenwahl fest.
Die freie Nachlaufzeit ist keine allgemeine Qualitätsnote. Prüfen Sie gleichmäßigen Lauf, Klemmen, Geräusch, axiales und radiales Spiel, Sicherung, Karabinerverschluss und Kabelführung. ChinaFreeWeight bewertet OEM, ODM, Custom Logo, Private Label und Bulk Supply an einem definierten Muster.

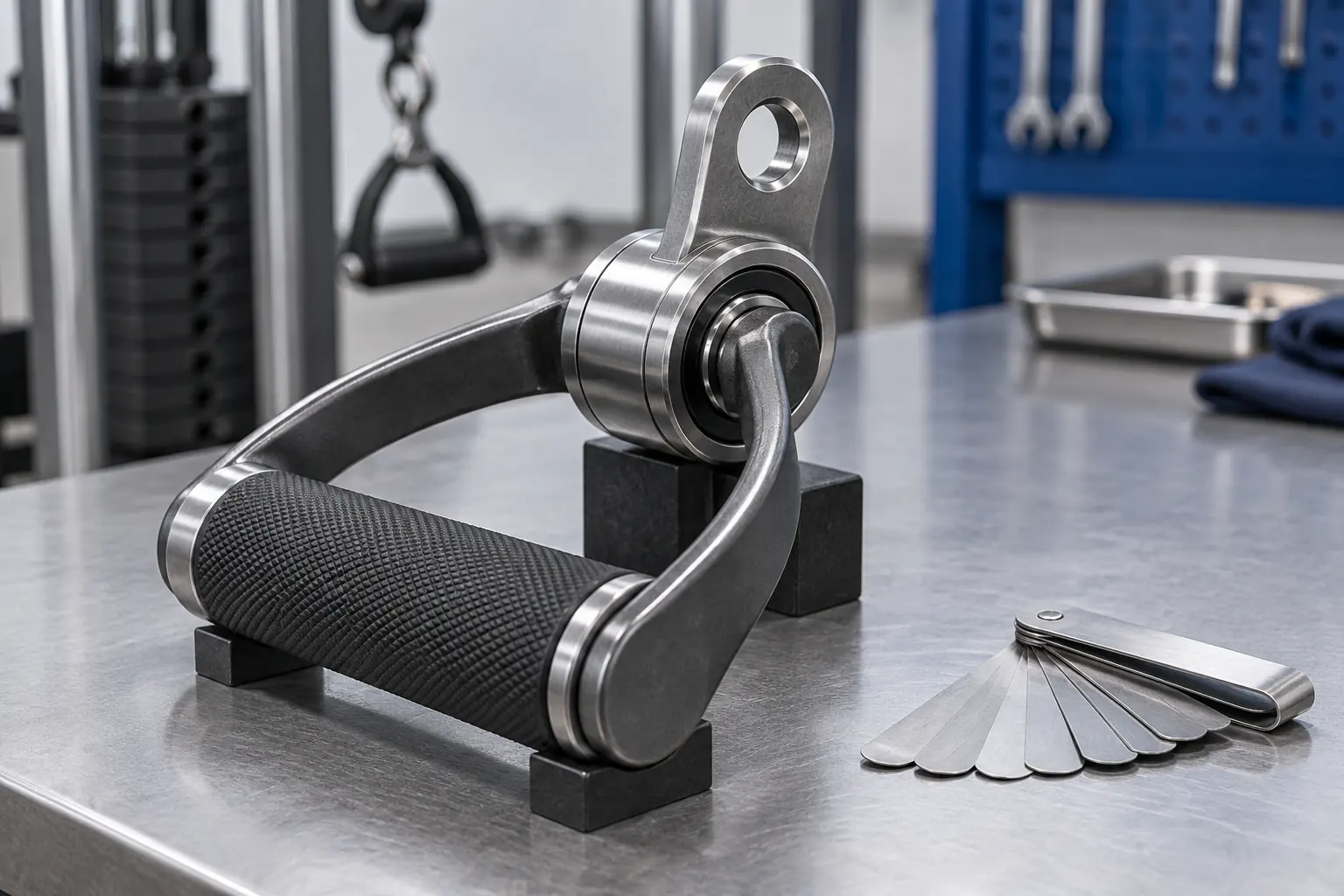

Drehöse und drehenden Handgriff getrennt betrachten
Die Drehung kann am Maschinenanschluss, an der Öse, in einem Mittelgelenk oder im Handgriff liegen. Ein drehender Griff entlastet die Hand, beseitigt aber nicht zwingend den Drall im Kabel, wenn die Öse starr bleibt.
Kennzeichnen Sie bewegliche und feste Bauteile in der Zeichnung. Messen Sie die geschlossene Bauhöhe vom Karabiner bis zur Griffzone, denn ein zusätzliches Gelenk kann bei kompakten Türmen Startposition und nutzbaren Weg verändern.
Das Muster am vorgesehenen Gerät erproben
Das Muster am vorgesehenen Gerät erproben
Bewegen Sie das saubere Muster zunächst von Hand und protokollieren Sie raue Stellen, Anschläge und unerwartetes Spiel. Danach am Zielgerät einhängen, Verschluss schließen und den vorgesehenen Bewegungsweg gemäß Geräteanleitung durchlaufen. Kabel, Rollenbereich, Verkleidung und Handfreiheit beobachten.
Auch Einrichten und Rücklauf prüfen. Baut sich Drall auf, blockiert das Gelenk, berührt Beschlag den Rahmen oder wird der Karabiner seitlich belastet, muss die Geometrie vor der Freigabe geklärt werden.
Spiel, Geräusch und Sicherung messbar beschreiben
Spiel, Geräusch und Sicherung messbar beschreiben
Bewegliche Teile benötigen konstruktives Spiel; einen universellen Grenzwert gibt es nicht. Definieren Sie Messort und Methode für axiale und radiale Bewegung sowie Zeichnung oder Freigabemuster als Bezug. Spielfrei ist ohne Verfahren nicht reproduzierbar.
Sicherungsringe, Stifte, Muttern, Schrauben, Schweißstellen und geschlossene Ösen prüfen. Gekapselte Gelenke nur nach freigegebenem Verfahren öffnen. Schleifen, Haken, wandernde Teile, scharfe Kanten, Risse oder eine deutliche Abweichung vom Bezug führen zur Sperrung.
Entscheidungsmatrix für drehbare oder feste Verbindung
| Punkt | Drehbar | Fest | Nachweis |
|---|---|---|---|
| Handstellung | Folgt Winkeländerungen | Hält Orientierung | Bewegungsprobe |
| Kabeldrall | Kann Drall am Gelenk abbauen | Kann Drall weitergeben | Gerätebeobachtung |
| Bauhöhe | Kann länger bauen | Meist kompakter | Geschlossenes Maß |
| Prüfung | Lauf, Spiel, Sicherung | Ausrichtung, Sicherung | Prüfanweisung |
| Wartung | Gelenkabhängig | Weniger Bewegungsstellen | Herstellerhinweis |
| Marke | Außerhalb des Gelenks | Freigegebene Fläche | Daten und Muster |
Ausführung für Serie und Nachbestellung sichern
Ausführung für Serie und Nachbestellung sichern
Der Freigabesatz verbindet Modell, Zeichnungsstand, Gelenkaufbau, Werkstoffe, Oberfläche, Griff, Bauhöhe, Druckdaten und Verpackung. Fotos identifizieren die Einheit; Bewegung und Spiel brauchen Methode und Ergebnis.
Eine ODM-Änderung an Geometrie oder Gelenk verlangt eine neue Machbarkeits- und Musterprüfung. Bei OEM, Custom Logo und Private Label darf die Kennzeichnung weder Prüfpunkte noch den Bewegungsbereich verdecken. Änderungen an Lager, Buchse, Befestiger, Schmierstoff, Dichtung oder Zulieferer sind meldepflichtig.
Anfrage und Wareneingang auf Entscheidungen ausrichten
Anfrage und Wareneingang auf Entscheidungen ausrichten
Nennen Sie Zubehör, Geräte, Übungen, Mengen, Anschluss, Drehpunkt, Zeichnung, Spielprüfung, Oberfläche, Branding, Verpackung und Zielort. Tragfähigkeitsnachweise und Passmaße bleiben eigene Anforderungen. MOQ, Werkzeug, Preis und Termin werden projektspezifisch angeboten.
Im Wareneingang zuerst Identität und Menge, danach Maße, Oberfläche, Drehung, Geräusch, Spiel, Sicherung, Verschluss, Kabelverlauf und Verpackung stichprobenartig prüfen. Ergebnisse mit Artikel und Karton verbinden, damit Freigabe, Sperre oder Nacharbeit eindeutig sind.
Zehn Punkte für den Einkauf
- Gerät, Übung und Modell benennen.
- Drehpunkt in der Zeichnung markieren.
- Geschlossene Bauhöhe messen.
- Kabel im realen Weg beobachten.
- Axiales und radiales Spiel definieren.
- Lauf, Geräusch und Sicherung erfassen.
- Last und Passung getrennt nachweisen.
- Logo außerhalb des Gelenks freigeben.
- Bauteiländerungen melden lassen.
- Ergebnisse Artikel und Karton zuordnen.
Häufig gestellte Fragen
Ist eine drehbare Verbindung immer besser?
Nein. Sie hilft bei bestimmten Bewegungen; eine feste Verbindung kann stabiler ausgerichtet und kürzer sein.
Wie wird ein Drehgelenk geprüft?
Lauf, Klemmen, Geräusch, axiales und radiales Spiel, Sicherung, Verschluss und Kabelführung werden mit der Freigabe verglichen.
Wie viel Spiel ist zulässig?
Es gibt keinen Universalwert. Konstruktion und Freigabemuster bestimmen Messort und Grenze.
Verkürzt das Gelenk den Kabelweg?
Es kann die Bauhöhe erhöhen. Deshalb die geschlossene Verbindung am vorgesehenen Gerät messen.
Ist ein eigenes Logo möglich?
Häufig ja, sofern Bewegung, Prüfung, Griff und Modellidentität nicht beeinträchtigt werden.
Kabelzug-Zubehör spezifizieren
Senden Sie Anschluss, Sortiment, Drehfunktion, Marke, Mengen und Zielort zur modellbezogenen Herstellerprüfung.
