케이블 머신 손잡이의 하중을 규정하고 확인하는 방법

완성 조립품의 힘 전달 경로를 그리기

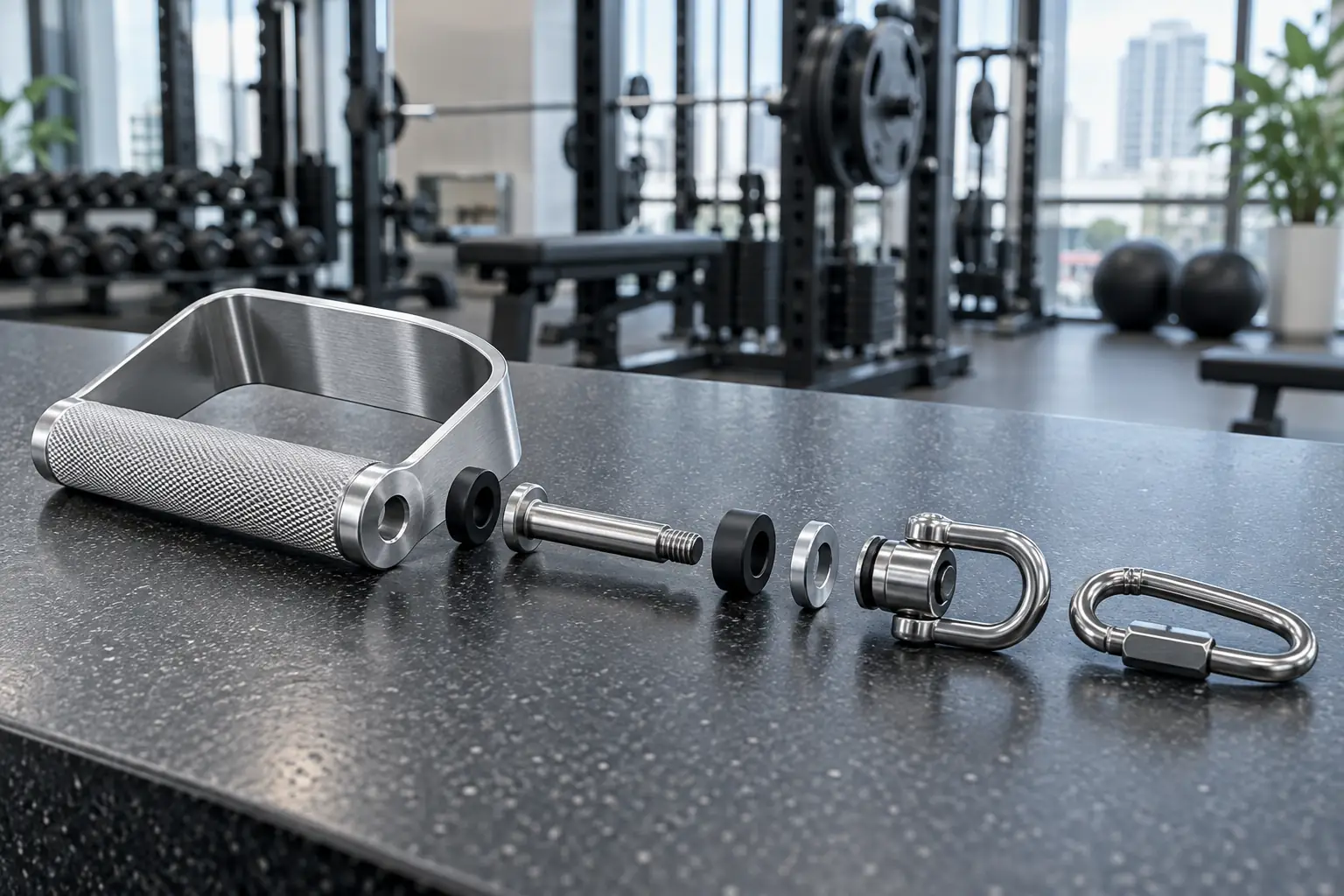

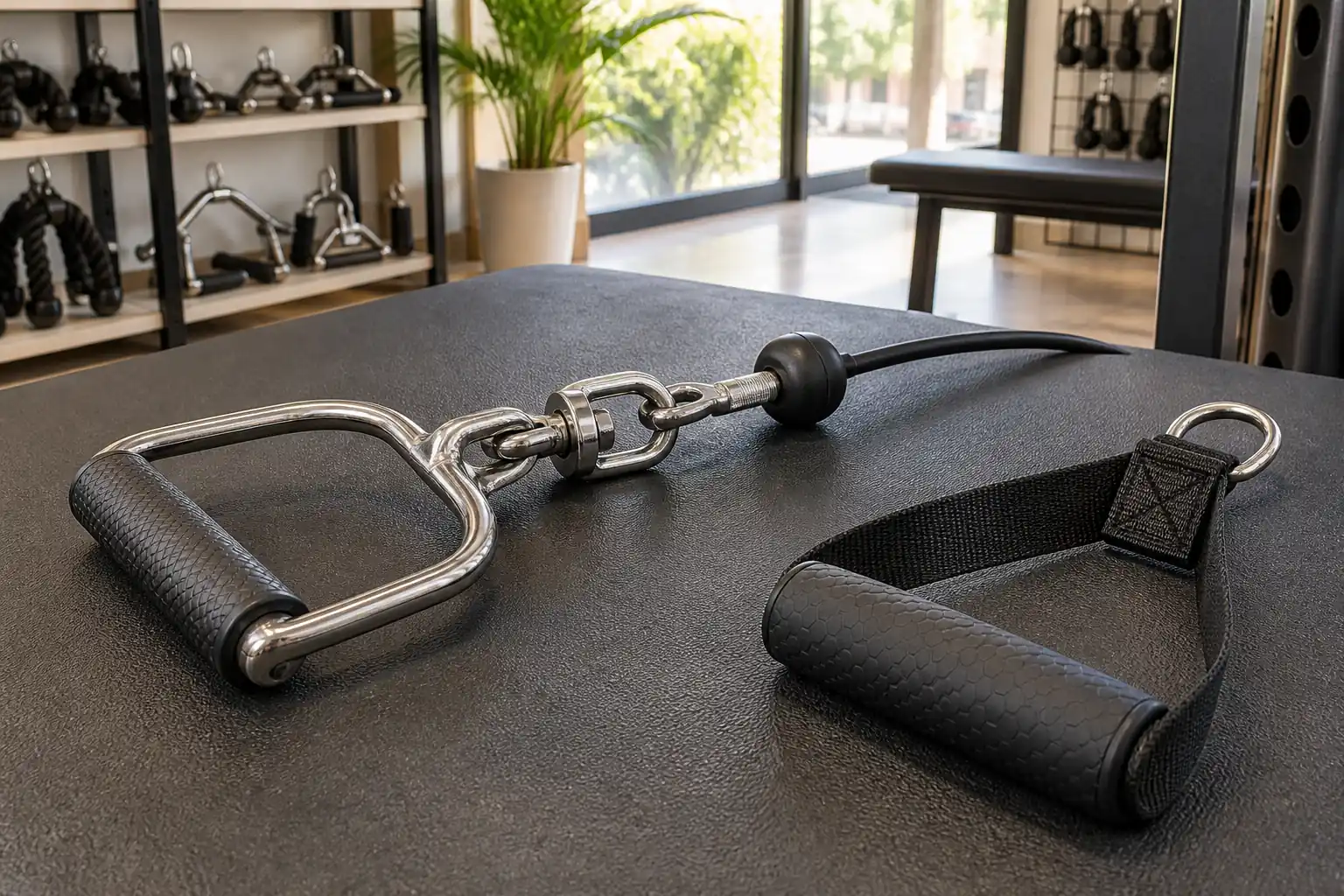

강성 손잡이는 머신 연결점에서 아이, 클레비스 또는 링으로, 다시 용접부나 볼트, 스위블, 프레임과 그립 고정부로 힘이 이동합니다. 섬유 D 손잡이는 금속 링, 웨빙 폭과 겹수, 겹침부, 실, 봉제 모양과 그립 코어가 포함됩니다. 삼두 로프에는 아이나 회전 연결, 로프 고정 방식과 엔드 스토퍼도 있습니다.

조립품은 확인된 가장 약한 부품보다 강하다고 볼 수 없습니다. 다만 서로 다른 지그, 축, 정의로 얻은 부품 수치를 단순 결합해서도 안 됩니다. 공급자에게 납품 조립품에 대한 결론을 요청하고 카라비너가 납품품인지, 머신 부품인지, 체육관이 더하는 것인지 구분합니다.

실제 머신과 운동 조건부터 적기

머신 모델, 케이블 끝 형상과 치수, 표시된 최대 저항, 케이블 경로와 도르래 비율, 단일 또는 이중 케이블 구성을 기록합니다. 스택의 질량이 손에 걸리는 힘과 항상 같지는 않습니다. 도르래 비율, 마찰, 가속, 케이블 각도, 액세서리 질량과 두 카트의 연결이 사용 조건을 바꿉니다.

예정 운동과 예상 가능한 당김 방향도 씁니다. 축 방향 당김, 비스듬한 로우, 두 지점 플라이, 느슨한 커넥터의 측면 회전은 철물을 다르게 누릅니다. 먼저 케이블 액세서리 호환 가이드를 확인한 뒤 선택한 머신군에 맞는 하중과 증빙 요건을 정합니다.

관리되는 제품 개정판으로 시편을 확인하기

시편 기록은 도면, 치수, 모든 하중 부품의 재질, 두께, 용접 위치, 볼트 등급과 풀림 방지, 베어링 또는 부시, 표면, 섬유 구조와 포함 커넥터를 식별합니다. 시험 전에 정렬, 버, 균열, 불완전 용접, 게이트 닫힘, 비정상 유격과 봉제를 촬영하고 점검합니다.

검증 계획은 대표 지그, 방향, 전처리, 하중 순서, 측정 방법과 중단 규칙을 고정합니다. 정해진 확인 뒤 변형, 균열 징후, 체결재 이동, 회전 상태, 그립 고정과 섬유 상태를 문서화된 기준과 비교합니다. 추를 매단 사진 한 장은 제품 개정판과 연결된 보고서를 대신하지 못합니다.

카라비너 표시가 전체 손잡이의 등급은 아닌 이유

커넥터 표시는 제조사, 모델, 단위, 하중 축, 게이트 상태와 추적 가능한 근거를 알 때만 의미가 있습니다. 등반, 추락 방지 또는 인양용 값은 각각의 용도를 전제로 합니다. 운동 기구에 끼웠다고 해서 그 값이 용접 아이, 스위블, 스트랩, 그립 또는 머신으로 이전되지는 않습니다.

게이트 열림 폭과 내부 공간, 주축 정렬을 확인합니다. 케이블이 느슨해지면 커넥터가 돌아가 게이트나 노즈에 옆하중을 줄 수 있습니다. 머신 제조사가 특정 연결 링크를 지정했다면 외형이 비슷하다는 이유로 바꾸지 말고 기술 검토를 거칩니다.

설계 검증과 생산 로트 합격을 나누기

설계 검증은 식별된 구조가 의도한 사용에 알맞은지를 판단합니다. 로트 합격은 생산품이 승인 구조와 같은지를 품목, 치수, 재질, 용접, 조립, 작동, 표면, 수량, 포장과 합의된 표본 시험으로 확인합니다.

모든 납품품을 파단 시험하면 주문품이 사라지고, 육안 검사만으로는 설계 강도를 입증하지 못합니다. 초도품, 로트 표본, 개별품과 정기 확인에 각각 맞는 검사를 배정합니다. 재질, 단면, 용접, 볼트, 스위블, 구멍, 봉제 또는 사용할 머신이 바뀌면 기록된 재평가가 필요합니다.

강성형, 회전형과 섬유형을 서로 다르게 검사하기

강철과 알루미늄 손잡이는 아이 형상, 용접 연속성, 대칭, 날카로운 가장자리, 부식, 균열, 느슨한 체결재와 그립 고정을 봅니다. 회전형에는 정상 유격과 걸림 없는 작동의 승인 기준이 있어야 합니다. 잘 돌아간다는 사실만으로 하중 능력이 확인되지는 않습니다.

웨빙과 로프는 절단, 마모, 단단해진 광택, 뽑힌 실, 손상 봉제, 변형 링과 느슨한 스토퍼를 봅니다. 체육관은 해당 제조사의 유지관리 지침을 따르고 의심품을 사용에서 제외합니다. 현장에서 임의로 과하중을 가하는 것은 안전한 검사가 아닙니다.

브랜드 표시는 하중 구조와 분리하기

로고는 비구조 플레이트, 엔드 캡, 그립 색상 부위, 행택 또는 포장에 둘 수 있습니다. 하중을 받는 아이, 판, 튜브 또는 체결재에 깊은 각인, 구멍, 압인, 열이나 절삭을 더하면 형상과 국부 응력이 달라질 수 있습니다. 표면 변경도 나사, 베어링 끼움, 용접 검사와 부식 거동에 영향을 줄 수 있습니다.

그래픽 개정판을 제품 도면, 색상 견본, 박스 코드와 승인 시편에 연결합니다. ODM 형상이 달라지면 다시 평가합니다. 제품명과 로고가 같다는 이유로 예전 보고서를 변경 구조의 증빙으로 쓰지 않습니다.

공급자 답변을 비교할 수 있게 문의서 작성하기

머신 모델, 연결부 사진과 치수, 도르래 구성, 운동, 판매 시장, 시설 유형, 품목별 수량과 정확한 납품 범위를 보냅니다. 정의가 있는 사용 한계, 적용 기준, 검증 방법, 보고서 번호, 시편 개정판, 추적성, 로트 관리, 변경 통지, 사용 중 검사와 폐기 지침을 요청합니다.

표면, 그립, 회전, OEM 또는 ODM 범위, 로고, 자체 포장과 출하 전 검사도 적습니다. 증빙이 없는 수치는 기술 합의 항목으로 남겨 둡니다. 좋은 견적은 포함 사항, 조건과 양산 승인 전 제출할 문서를 구분합니다.
