Kort antwoord: bepaal eerst welk deel moet draaien
Een draaikoppeling helpt wanneer de greep de pols moet volgen of wanneer een vaste verbinding de kabel opdraait. Een vaste uitvoering houdt de stand stabiel en is vaak korter. Leg draaipunt, beweging, machine en controle vast voordat de afwerking wordt gekozen.
Vrije draaitijd is geen algemene kwaliteitsscore. Controleer gelijkmatige gang, klemmen, geluid, axiale en radiale speling, borging, karabinersluiting en kabelverloop. ChinaFreeWeight beoordeelt OEM, ODM, Custom Logo, Private Label en Bulk Supply aan een herkenbaar referentiemonster.

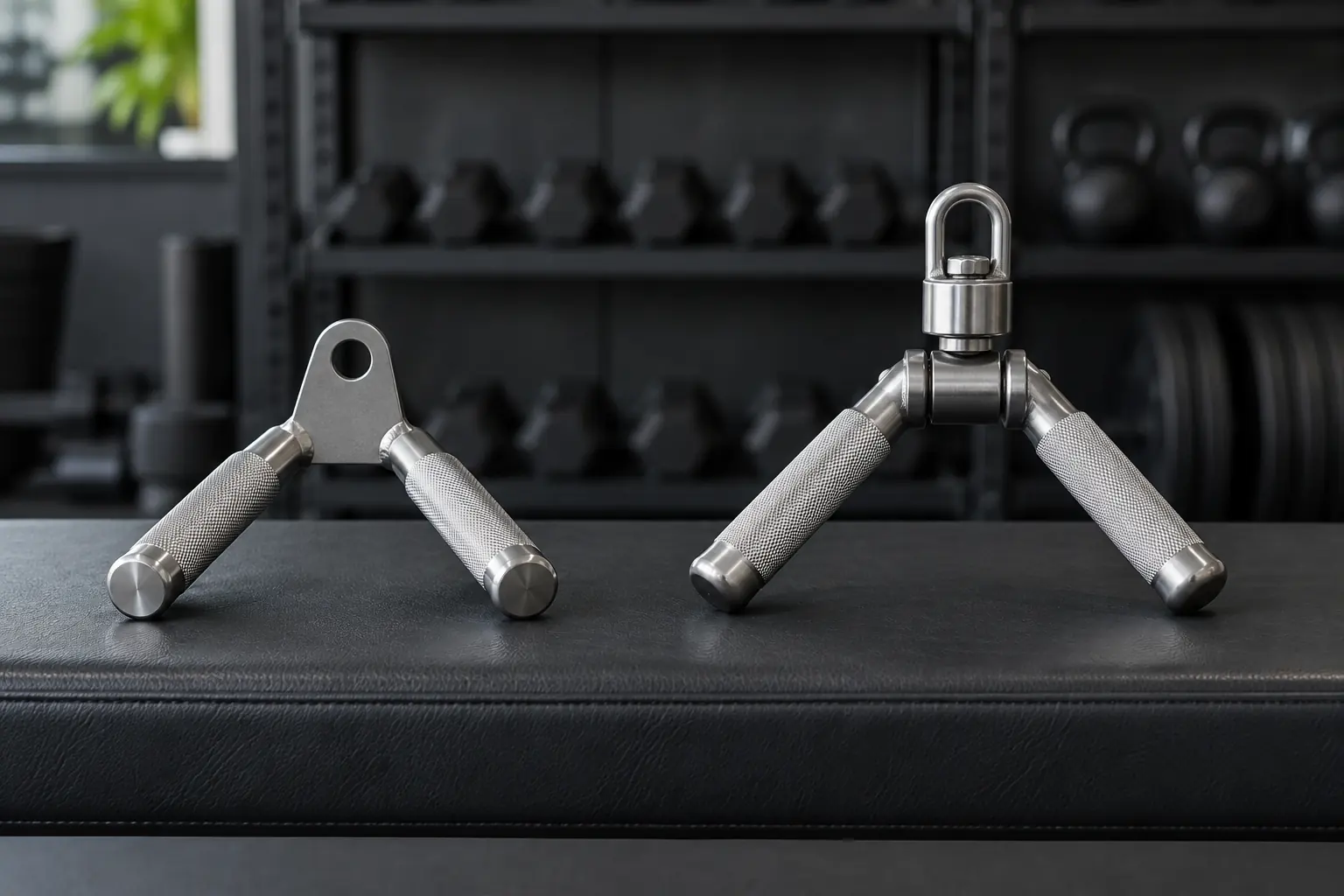

Maak onderscheid tussen draadoog en roterende grip
De draaiing kan bij de machine, het bevestigingsoog, een centraal scharnier of de grip zitten. Een roterende grip volgt de hand, maar voorkomt niet altijd kabeltwist als het oog vast blijft.
Markeer bewegende en vaste delen op de tekening. Meet van de gesloten karabiner tot de greepzone, want een extra koppeling kan de startpositie verhogen en de bruikbare slag van een compacte machine verkleinen.
Test het monster op de bedoelde machine
Test het monster op de bedoelde machine
Beweeg het schone monster eerst met de hand en noteer ruwe punten, aanslagen en onverwachte losheid. Sluit het daarna volledig aan en volg de instructies van de machine tijdens de bedoelde oefening. Kijk naar kabel, katrol, kap, frame en handruimte.
Herhaal dit bij opbouw en terugkeer. Als de kabel twist opbouwt, de koppeling klemt, beslag het frame raakt of de karabiner zijdelings wordt belast, zet het model dan vast voor constructiebeoordeling.
Leg speling, geluid en borging herhaalbaar vast
Leg speling, geluid en borging herhaalbaar vast
Bewegende onderdelen hebben functionele ruimte nodig, maar één grens past niet bij elk ontwerp. Bepaal meetpunt en methode voor axiale en radiale beweging en gebruik tekening of goedgekeurd monster als referentie. Geen speling is geen meetmethode.
Controleer borgringen, pennen, moeren, schroeven, lassen en gesloten ogen. Open een afgedichte koppeling alleen volgens een goedgekeurde procedure. Schuren, haken, verschoven delen, scherpe randen, scheuren of een plotselinge verandering zijn redenen om het stuk te isoleren.
Keuzematrix: draaibaar of vast
| Punt | Draaibaar | Vast | Bewijs |
|---|---|---|---|
| Pols | Volgt wisselende hoek | Houdt vaste stand | Bewegingsproef |
| Kabeltwist | Kan twist bij koppeling lossen | Kan twist doorgeven | Machineobservatie |
| Hoogte | Kan langer zijn | Vaak compacter | Gesloten maat |
| Controle | Gang, speling, borging | Uitlijning, borging | Methode |
| Onderhoud | Afhankelijk van koppeling | Minder bewegende vlakken | Instructies |
| Merk | Buiten de koppeling | Goedgekeurde plek | Artwork en monster |
Beheer de uitvoering tot en met nabestelling
Beheer de uitvoering tot en met nabestelling
Het goedkeuringsdossier koppelt model, tekeningrevisie, koppeling, materialen, afwerking, grip, hoogte, artwork en verpakking. Foto's identificeren; beweging en speling vragen methode en resultaat.
Een ODM-wijziging aan geometrie of koppeling vraagt een nieuw monster. Bij OEM, Custom Logo en Private Label blijft de markering buiten de bewegende zone en controlepunten. Eis melding van wijzigingen aan lager, bus, bevestiger, smeermiddel, afdichting of onderleverancier.
Maak aanvraag en ontvangst beslisbaar
Maak aanvraag en ontvangst beslisbaar
Geef onderdelen, machines, oefeningen, aantallen, verbinding, draaipunt, tekening, spelingcontrole, afwerking, merk, verpakking en bestemming door. Belastingsbewijs en maatpassing blijven afzonderlijke eisen. MOQ, gereedschap, prijs en tijd volgen uit de offerte.
Controleer bij ontvangst eerst identiteit en aantal, daarna steekproefsgewijs maat, oppervlak, rotatie, geluid, speling, borging, sluiting, kabelverloop en verpakking. Koppel bevindingen aan artikel en doos voor vrijgave, blokkade of herstel.
Tien punten voor inkopers
- Noem machine, oefening en model.
- Markeer het draaipunt.
- Meet de gesloten bouwhoogte.
- Volg de kabel in de echte slag.
- Definieer axiale en radiale speling.
- Noteer gang, geluid en borging.
- Houd belasting en passing apart.
- Keur logo buiten het scharnier goed.
- Beheer wijzigingen van onderdelen.
- Traceer resultaat naar artikel en doos.
