Spécifier le Rebond et la Dureté Shore d’un Bumper Plate
Définissez dureté Shore, rebond et essai de chute pour des bumper plates OEM sans confondre une mesure matière avec durée de vie garantie.
Réponse directe pour acheteurs et salles
La dureté Shore et le rebond d’un bumper plate sont liés, mais ne constituent pas la même spécification. Le duromètre mesure une résistance à l’indentation selon une méthode donnée. Cette valeur ne prouve pas à elle seule hauteur de rebond, bruit, protection du sol, tenue du moyeu ou durée d’usage. Pour comparer le disque assemblé, fixez barre, charge, colliers, lâcher, plateforme, température, caméra et règle d’acceptation.
Pour une commande OEM, ODM, avec logo personnalisé, marque de distributeur ou fourniture en gros, inscrivez séparément les deux contrôles. Précisez comment le mélange est vérifié et comment le produit fini est comparé dans l’usage autorisé. Retenez des poids légers, intermédiaires et lourds, car épaisseur, formulation et construction peuvent varier dans une gamme.
Ce que mesure réellement une dureté Shore
Le duromètre enfonce un pénétrateur défini dans l’élastomère avec une force précisée. ASTM D2240 et ISO 48-4 décrivent méthodes et échelles. Toute valeur doit donc indiquer échelle, instrument, éprouvette, conditionnement, zone et temps de lecture. Ne mélangez pas des échelles différentes ni les résultats d’une éprouvette plane et d’une face courbe ou texturée sans corrélation validée.
Dans un système matière maîtrisé, une valeur Shore A plus élevée correspond généralement à une réponse d’indentation plus ferme. Elle n’identifie pas toute la formulation. Densité, amortissement, cuisson, géométrie, épaisseur, moyeu et température modifient le comportement final. Utilisez la dureté pour le suivi matière et procédé, puis testez séparément rebond et état du disque complet.
Construire une comparaison de rebond répétable

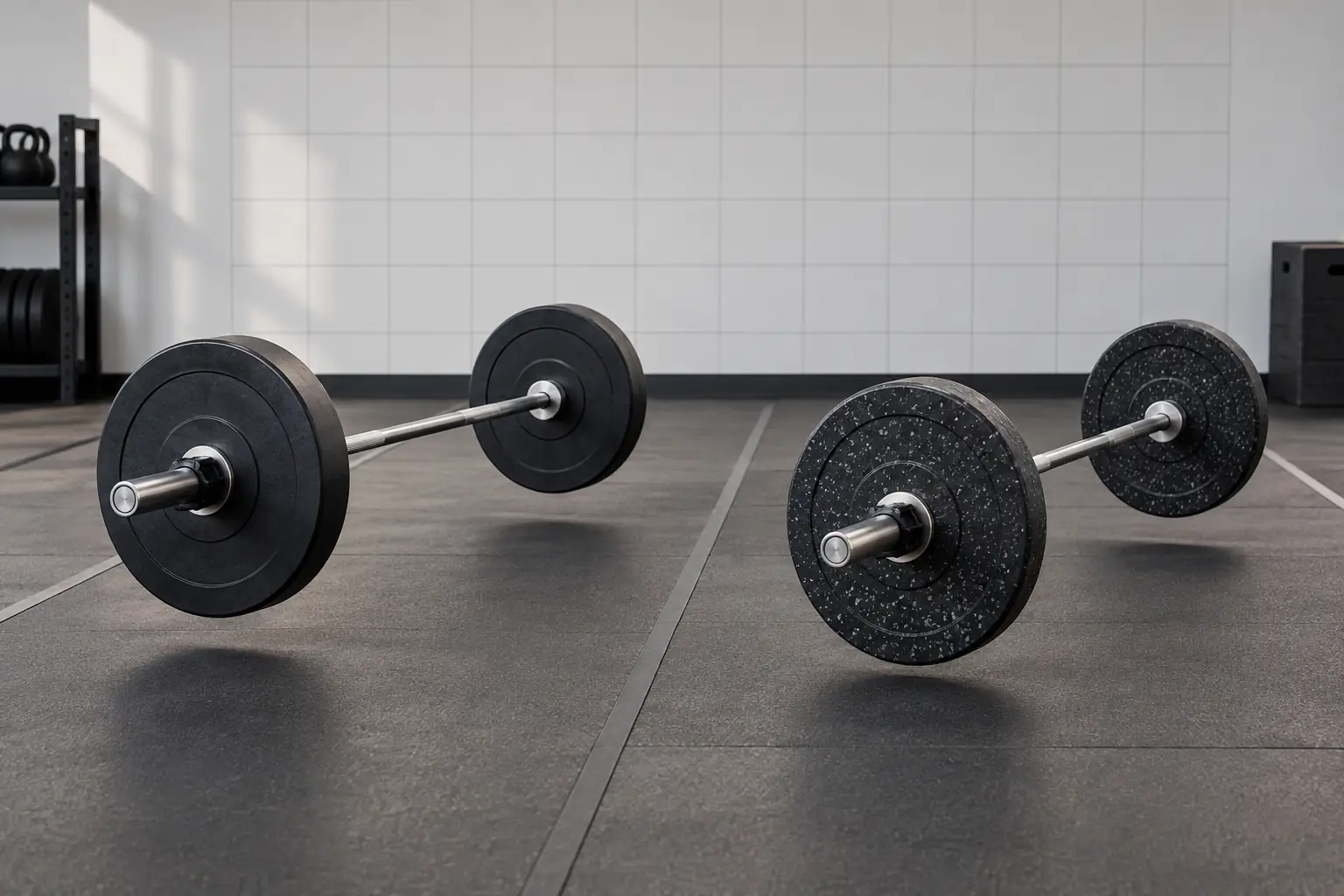

Commencez par l’usage permis : dépose contrôlée, chute prévue en haltérophilie ou comparaison d’échantillons. La plateforme et son support doivent représenter l’installation validée. Utilisez la même barre droite identifiée, des colliers adaptés et une charge symétrique. Notez modèles et poids de chaque côté, charge totale, hauteur et mode de lâcher. La caméra reste fixe et perpendiculaire au chant avec un repère sans chiffres.
Définissez l’événement mesuré, par exemple le point haut du premier rebond et le déplacement latéral. Analysez la vidéo image par image et répétez pour observer la dispersion, sans transformer un nombre arbitraire de cycles en règle générale. Arrêtez devant toute condition dangereuse. La commande doit dire si la décision repose sur une limite, un échantillon de référence ou les deux.
Maîtriser poids, température et plateforme
Un disque léger et mince lâché seul peut fléchir et toucher le sol autrement qu’un disque lourd ou soutenu par d’autres poids. Certains fabricants limitent la chute isolée des petites charges. Le programme doit dire quelles références sont testées seules et lesquelles avec une charge d’appui. Un disque lourd ne représente pas automatiquement toute la gamme.
Le caoutchouc réagit au conditionnement et à la température ; les plateformes varient par rigidité, joints et usure. Stabilisez les échantillons de la même façon et consignez l’état de la salle et du produit. Une livraison froide ne se compare pas directement à une pièce chaude de présentation. Nettoyez la zone et conservez la position. Si le bruit est critique, définissez séparément microphone et bruit ambiant.
Matrice de contrôle dureté et rebond
| Contrôle | À définir avant | Preuve à conserver |
|---|---|---|
| Dureté Shore | Échelle, appareil, éprouvette, état, zone et temps | Mesures reliées au mélange et à l’échantillon |
| Premier rebond | Barre, charge, colliers, plateforme, lâcher et caméra | Vidéo et repère de hauteur répétable |
| Déplacement latéral | Départ, cadrage et limite sûre | Trajectoire et dispersion des répétitions |
| État après test | Face, chant, moyeu, liaison, planéité et marquage | Vues identiques avant et après |
| Réception du lot | Échantillonnage, témoins, fonction et destination | Rapport lié à la commande et aux cartons |
Contrôler trajectoire, chant et moyeu après l’essai

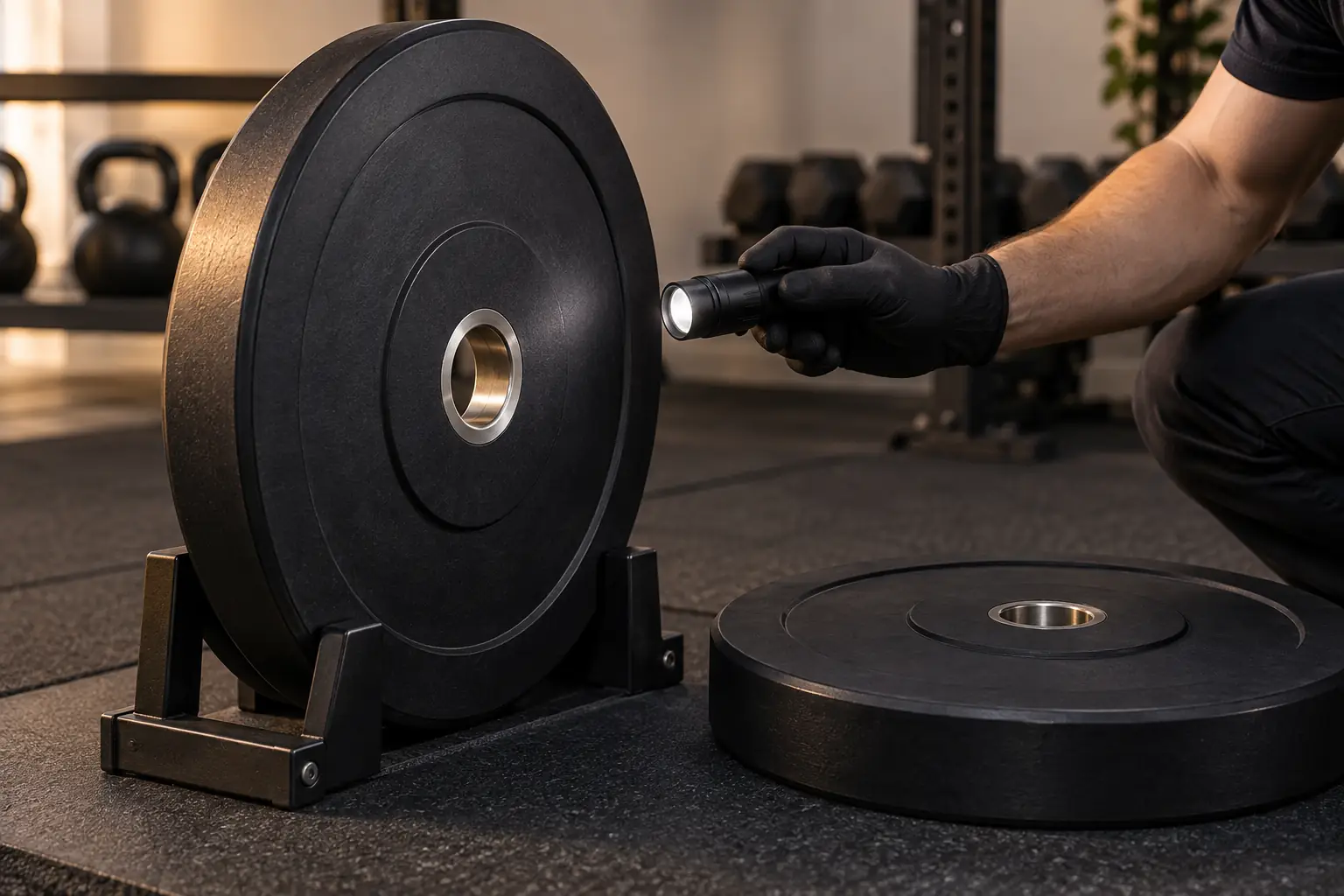

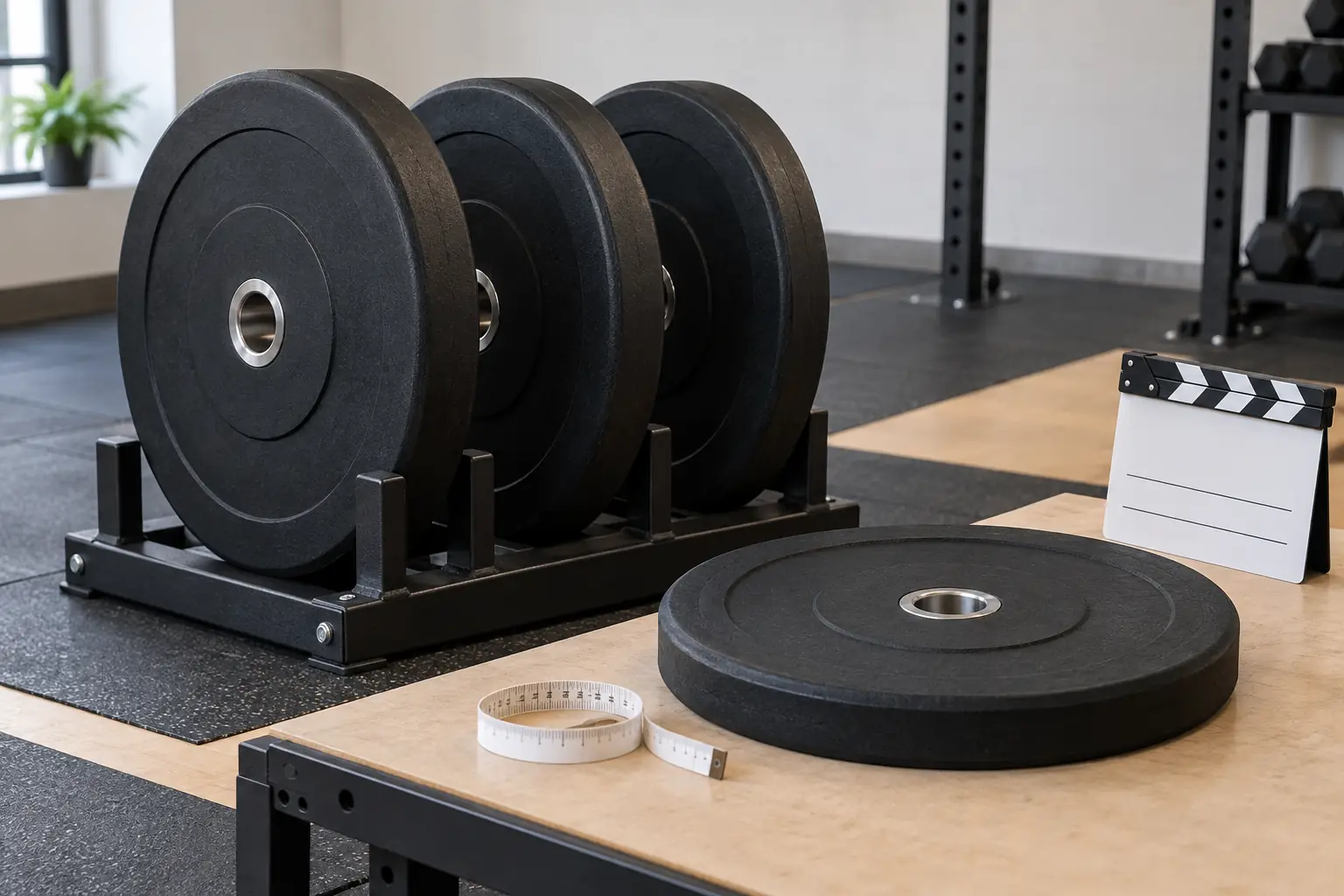

Un premier rebond faible ne suffit pas. Observez le déplacement latéral, la réponse des deux extrémités et le basculement lié à une variation dimensionnelle ou d’assemblage. Inspectez ensuite face, chant, insert métallique, liaison insert-corps, planéité, marquage et changement cosmétique admis. Photographiez les mêmes vues avant et après, avec l’identité de l’échantillon.
Séparez validation de conception et réception de lot. Le développement peut consommer des pièces et employer des conditions plus sévères. La série peut être contrôlée par dossiers de mélange, Shore sur témoins convenus, masse, dimensions, insert et comparaison fonctionnelle limitée. Une pièce issue d’un essai destructif ne revient pas dans le stock de vente sans décision écrite.
Écrire la méthode dans la consultation et l’échantillon
Demandez famille d’élastomère, construction du moyeu, usage permis par poids, méthode de dureté et essai produit disponible. Indiquez échelle Shore, plage ou référence, origine de l’éprouvette, conditionnement et points. Pour le rebond, fixez plateforme, barre, charge, colliers, lâcher, enregistrement, répétitions et signes de défaut. Ne copiez pas la valeur d’un concurrent sans reproduire construction et méthode.
L’échantillon approuvé doit représenter révision, composé, insert, dimensions, marquage, logo et emballage de production. Conservez vidéos, feuille de mesures et photos avec cette révision. Toute modification de mélange, cuisson, moule, insert, épaisseur ou condition d’usage déclenche une décision de revalidation avant fabrication ou réassort.
Relier contrôle usine et règles de la salle
L’usine maîtrise préparation du composé, moulage, cuisson, préparation de l’insert, ébarbage et marquage. La salle maîtrise sol, plateforme, barre, colliers, chargement et comportement des usagers. Les deux doivent décrire le même emploi permis. Le nom bumper n’autorise pas les chutes sur béton, revêtement endommagé ou barre inadaptée.
ChinaFreeWeight étudie chaque modèle et marché. OEM, ODM, logo personnalisé, marque de distributeur et fourniture en volume sont possibles, mais dureté, rebond, usage et preuves restent propres au produit. Envoyez liste de poids, quantités, environnement et programme afin que l’usine propose une condition mesurable plutôt qu’un simple qualificatif de faible rebond.
Liste acheteur pour dureté et rebond
- Définir exercices, chutes permises, plateforme et sol.
- Lister les poids et changements de construction.
- Nommer échelle Shore, éprouvette et conditionnement.
- Séparer contrôle matière et rebond du produit.
- Fixer barre, charge, colliers, hauteur et lâcher.
- Fixer caméras et plan de référence.
- Comparer des poids légers, intermédiaires et lourds.
- Noter déplacement latéral et état final avec la hauteur.
- Définir arrêt, défauts et destination des pièces testées.
- Conserver échantillon, données et règles de modification.
Questions fréquentes
Une valeur Shore A plus haute donne-t-elle toujours moins de rebond ?
Non. Elle décrit une indentation plus ferme dans la méthode choisie ; formulation, géométrie, poids, charge, température et plateforme influencent aussi le produit.
La dureté Shore prouve-t-elle la durée de vie ?
Non. C’est un contrôle matière à compléter par dimensions, moyeu, surface et validation du disque sous conditions définies.
Peut-on mesurer directement la face du disque ?
Seulement si méthode, zone et géométrie rendent la lecture valide. Une éprouvette plane représentative est souvent plus comparable.
Comment mesurer le rebond ?
Gardez barre, charge, colliers, lâcher, plateforme, température et caméra identiques, puis enregistrez le même événement et la dérive latérale.
Faut-il lâcher seul le disque le plus léger ?
Respectez l’usage du modèle. Certaines petites charges interdisent la chute isolée ; le plan doit prévoir un chargement sûr.
Faible rebond veut-il dire moins de bruit ?
Pas nécessairement. Charge, matériau, plateforme, salle et microphone comptent aussi. Mesurez séparément si besoin.
Que contient une spécification OEM ?
Matériau, moyeu, masse, dimensions, méthode Shore, test de rebond, usage, échantillonnage, aspect, logo, emballage et changements.
Préparer une commande mesurable de bumper plates
Envoyez usage, poids, quantités, barre, sol, méthode de dureté, rebond attendu, logo, emballage et contrôle pour une étude usine par modèle.
