Belastbarkeit von Kabelzug-Griffen festlegen und nachweisen
Leitfaden für Einkauf und Studio: Belastungsangaben, Prüfnachweise, Karabiner, Schweißnähte, Drehgelenke und Serienkontrolle bewerten.
Kurzantwort für den Einkauf
Eine allgemeingültige Kilogrammangabe für alle Kabelzug-Griffe gibt es nicht. Benötigt wird eine freigegebene Belastungsgrenze für den konkreten, vollständig montierten Artikel und ein nachvollziehbarer Nachweis. Dieser muss den gesamten Kraftweg erfassen: Anschlussring oder Öse, Schweißnaht beziehungsweise Nahtbild, Schraube, Drehgelenk, Griffkörper und die Sicherung des Griffbelags.
Die Zahl am Gewichtsstapel oder auf einem einzelnen Karabiner darf nicht als Belastbarkeit des Zubehörs übernommen werden. In einer Anfrage für OEM, ODM, Eigenmarke oder Großmenge sollte der Lieferant erklären, was seine Angabe bedeutet, welche Produktrevision sie abdeckt und mit welchem Aufbau sie geprüft wurde.
Betriebsgrenze, Prüflast, Bruchlast und Dauerlauf unterscheiden
Die zulässige Betriebsgrenze beschreibt den vom verantwortlichen Hersteller vorgesehenen Einsatz unter genannten Bedingungen. Eine Prüflast ist eine definierte Kontrolle, bei der das Muster nicht bis zum Versagen belastet werden muss. Die Bruchlast stammt aus einer zerstörenden Prüfung und ist nicht automatisch ein zulässiger Gebrauchswert. Ein Dauerlauf bewertet das Verhalten nach wiederholter Belastung.
Ein verwertbarer Bericht nennt Einspannung, Kraftrichtung, Lastverlauf, Zeit oder Zyklen, Musteranzahl, Messmittel, Revision und Annahmekriterien. Ein hoher Wert ohne Einheit, Definition und Methode beantwortet die Einkaufsfrage nicht. Anwendbare Normen und gesetzliche Vorgaben sind für Zielmarkt und Gesamtgerät gesondert zu bestätigen.
Den Kraftweg des kompletten Aufsatzes zeichnen

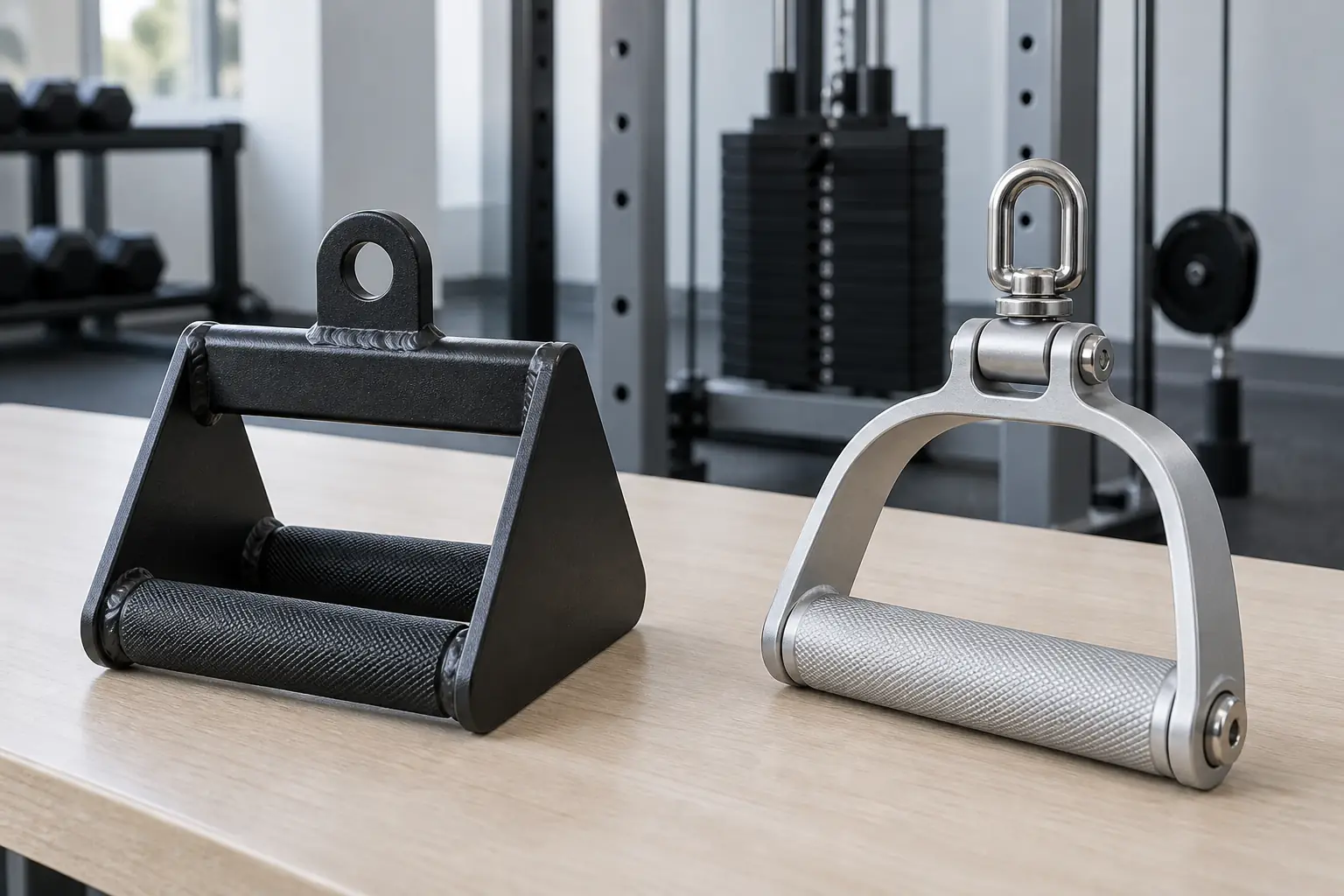

Bei einem starren Rudergriff verläuft die Kraft vom Maschinenanschluss über Öse, Ring oder Lasche zur Schweißung, zum Rahmen und zur Griffbefestigung. Ein drehbarer Einhandgriff ergänzt Lager, Buchse, Achse und Sicherung. Bei einem D-Griff aus Gurtband gehören Ring, Bandlagen, Überlappung, Faden und Stichbild dazu; beim Trizepsseil auch Auge, Spleiß oder Endanschlag.
Maßgeblich ist das schwächste nachgewiesene Glied. Katalogwerte verschiedener Bauteile lassen sich dennoch nicht beliebig vergleichen, wenn Achse, Einspannung oder Begriffe abweichen. Der Lieferant soll deshalb eine Aussage zur fertigen Baugruppe abgeben und klarstellen, ob der Verbindungskarabiner Teil des Lieferumfangs und der Validierung ist.
Maschine, Seilführung und Übung zuerst festhalten
Dokumentieren Sie Maschinenmodell, Anschlussmaße, maximalen Widerstand, Seilführung, Übersetzung sowie Ein- oder Doppelkabelbetrieb. Die Masse am Stapel entspricht nicht zwingend der Handkraft. Umlenkung, Reibung, Beschleunigung, Winkel, Zubehörmasse und gekoppelte Schlitten verändern die Anwendung. Eine sichere Grenze darf daher nicht allein aus der Stapelangabe berechnet werden.
Nennen Sie die vorgesehenen Bewegungen und Zugrichtungen. Axialer Zug, schräges Rudern, Fly an zwei Türmen und ein verdrehter Karabiner beanspruchen die Verbindung unterschiedlich. Nutzen Sie zuerst den Leitfaden zur Passform von Kabelzug-Zubehör und definieren Sie anschließend die Belastungsanforderung für die ausgewählte Maschinenfamilie.
Nachweismatrix für Kabelzug-Zubehör
| Prüfpunkt | Zu klärende Frage | Geeigneter Beleg |
|---|---|---|
| Betriebsgrenze | Welche Nutzung, Richtung und Baugruppe umfasst sie? | Freigegebene Spezifikation mit Artikel und Revision |
| Prüflast | Welche Lastfolge und Annahmeregel gelten? | Methode, Messmittel, Muster und Ergebnis |
| Bruchversuch | Wo und wie versagte das Muster? | Zerstörender Bericht getrennt vom Gebrauchswert |
| Dauerlauf | Welche Wiederholung und Nachkontrolle wurden genutzt? | Lastprofil und Vorher-Nachher-Befund |
| Verbinder | Sind Modell, Achse und Gate-Zustand bekannt? | Rückverfolgbare Daten und Baugruppenzeichnung |
| Naht oder Schraube | Welcher Anschluss trägt die Kraft? | Zeichnung, Prozesskontrolle und Prüfregel |
| Textil | Welche Bänder, Fäden und Stiche sind freigegeben? | Materialdaten und Referenzmuster |
| Losabnahme | Entspricht die Serie dem freigegebenen Aufbau? | Stichprobenplan, Protokoll und Änderungsmeldung |
Musterprüfung an eine freigegebene Revision binden
Der Musterstand umfasst Zeichnung, Maße, Werkstoff jedes tragenden Teils, Wandstärke, Schweißposition, Schraubenklasse und Sicherung, Lagerung, Beschichtung sowie textile Konstruktion. Vor der Belastung werden Ausrichtung, Grat, Riss, unvollständige Naht, Gate-Funktion, Spiel und Stichbild fotografisch festgehalten.
Der Prüfplan legt repräsentative Aufnahme, Zugrichtung, Vorbehandlung, Lastfolge, Messmittel und Abbruchregel fest. Danach werden Verformung, Rissanzeichen, Schraubenbewegung, Drehfunktion, Griffhalt und Textilzustand gegen schriftliche Kriterien bewertet. Ein Foto mit angehängten Gewichten ersetzt keinen Bericht, der Muster und Produktrevision eindeutig verbindet.
Warum der Karabiner nicht die ganze Baugruppe bewertet
Eine Kennzeichnung am Verbinder ist nur dann hilfreich, wenn Hersteller, Modell, Einheit, Belastungsachse, Gate-Zustand und zugrunde liegende Vorgabe bekannt sind. Angaben für Klettern, Absturzsicherung oder Hebetechnik gelten für deren jeweilige Anwendung. Sie übertragen sich nicht automatisch auf Grifföse, Schweißung, Drehgelenk, Gurt oder Maschine.
Prüfen Sie Öffnungsweite, Innenraum und Ausrichtung in der Hauptachse. Bei losem Seil kann der Verbinder quer auf Nase oder Verschluss geraten. Gibt der Gerätehersteller ein bestimmtes Verbindungsglied vor, braucht jede Abweichung eine technische Bewertung; gleiche Farbe oder ähnliche Form genügen nicht.
Konstruktionsnachweis und Serienabnahme trennen
Die Konstruktionsvalidierung klärt, ob eine definierte Bauart für ihre Anwendung geeignet ist. Die Serienabnahme prüft, ob die Produktion diesem Stand entspricht. Dazu gehören Identität, Maße, Material, Schweißung, Montage, Funktion, Oberfläche, Menge und Verpackung sowie vereinbarte Stichproben.
Eine Bruchprüfung an jedem Teil würde die Ware zerstören; eine Sichtprüfung allein belegt keine Konstruktionsfestigkeit. Legen Sie Erstteil-, Los-, Einzel- und periodische Kontrollen fest. Materialwechsel, dünnerer Querschnitt, neue Naht, andere Schraube, neues Drehteil, geändertes Stichbild oder eine weitere Maschinenanwendung lösen eine dokumentierte Neubewertung aus.
Starre, drehbare und textile Griffe passend inspizieren
Bei Stahl- und Aluminiumgriffen werden Ösenform, Nahtkontinuität, Symmetrie, Kanten, Korrosion, Risse, lose Schrauben und Griffbefestigung geprüft. Für Drehteile braucht der Wareneingang einen freigegebenen Normalzustand für Spiel und Leichtlauf. Freie Drehung allein beweist keine Belastbarkeit.
An Band und Seil sind Schnitte, Abrieb, Verglasung, gezogene Fäden, beschädigte Nähte, verformte Ringe und lose Stopper relevant. Verdeckte Überlappungen lassen sich nicht nach Farbe oder Griffgefühl beurteilen. Im Betrieb gilt der Wartungsplan des Geräte- beziehungsweise Zubehörherstellers; auffällige Teile werden gesperrt und nicht durch eine improvisierte Überlastung geprüft.
Eigenmarken-Gestaltung ohne strukturelle Unklarheit
Logos lassen sich auf nichttragenden Plättchen, Endkappen, Griffakzenten, Anhängern oder Verpackungen platzieren. Tiefe Gravur, Bohrung, Stanzung, Wärmeeintrag oder Bearbeitung an Öse, Rohr, Platte oder Schraube kann Geometrie und Spannung verändern und erfordert eine Konstruktionsfreigabe. Auch eine Beschichtung kann Gewinde, Lagerpassung, Sichtbarkeit der Naht und Korrosionsverhalten beeinflussen.
Verbinden Sie Artwork-Revision, Produktzeichnung, Farbmuster, Kartoncode und Freigabemuster. Eine geänderte ODM-Geometrie braucht eine neue Bewertung. Ein alter Bericht darf nicht für einen neuen Aufbau verwendet werden, nur weil Produktname und Marke gleich geblieben sind.
Eine vergleichbare Anfrage an alle Anbieter senden
Die Anfrage nennt Maschine, Anschlussfoto und Maße, Seilkonfiguration, Übungen, Markt, Einsatzklasse, Menge je Artikel und Lieferumfang. Fordern Sie Betriebsgrenze samt Definition, anwendbare Vorgaben, Prüfmethode, Berichtskennung, Musterrevision, Rückverfolgbarkeit, Loskontrolle, Änderungsmeldung sowie Inspektions- und Aussonderungsregeln an.
Ergänzen Sie Oberfläche, Griff, Drehfunktion, OEM- oder ODM-Umfang, Logo, Eigenmarkenverpackung und Versandprüfung. Wenn ein Wert nicht belegt ist, bleibt er bis zur technischen Einigung offen. Ein gutes Angebot trennt enthaltene Leistung, Bedingungen und Nachweise, die vor Serienfreigabe geliefert werden.
Zehn Punkte für die Bestellung
- Maschine, Seilende und Umlenkung eindeutig nennen.
- Übung, Zugrichtung und gewerblichen Einsatz beschreiben.
- Liefergrenze einschließlich Verbinder festlegen.
- Betriebsgrenze mit Definition und Verantwortlichem fordern.
- Prüf-, Bruch- und Dauerlaufergebnisse trennen.
- Ösen, Nähte, Schrauben, Drehteile, Griffe und Textilien erfassen.
- Zeichnung, Muster und Prüfmethode unter einer Revision freigeben.
- Erstteil-, Los-, Einzel- und Wiederholungsprüfung zuordnen.
- Auslöser für Neubewertung festschreiben.
- Inspektion, Sperrung und Aussonderung für den Betrieb angeben.
Häufig gestellte Fragen
Wie viel Gewicht hält ein Kabelzug-Griff?
Das lässt sich nur mit der freigegebenen Grenze des konkreten Griffs, der Verbindung, der Maschine und der Zugrichtung beantworten.
Ist das Stapelgewicht gleich der Last am Griff?
Nicht zwingend. Seilübersetzung, Führung, Reibung, Beschleunigung und gekoppelte Schlitten beeinflussen die Handkraft.
Ist Bruchlast gleich zulässiger Belastung?
Nein. Der Bruchwert beschreibt ein Versagen in einer zerstörenden Methode; die Betriebsgrenze ist eine erklärte Nutzungsgrenze.
Bewertet ein markierter Karabiner den ganzen Griff?
Nein. Seine Angabe gilt nur für den Verbinder unter den genannten Bedingungen, nicht für Öse, Naht, Drehteil oder Maschine.
Muss jedes Serienteil belastet werden?
Der Kontrollplan richtet sich nach Risiko, Bauart und Vorgabe. Konstruktionsnachweis, Stichprobe und Einzelkontrolle haben unterschiedliche Aufgaben.
Kann ein Logo die Belastbarkeit beeinflussen?
Ja, wenn Gravur, Bohrung, Wärme oder Beschichtung einen tragenden Bereich verändert. Nichttragende Flächen sind vorzuziehen.
Wann wird ein Studio-Griff ausgesondert?
Nach Herstellervorgabe sowie bei Verformung, Riss, scharfer Beschädigung, Korrosion, ungewöhnlichem Spiel, Klemmen, Fransen oder unklarer Vorgeschichte.
