Hantering och mottagningskontroll för viktskivor
Så Specificerar du Kant och Grepprand på Viktskivor
Ange radie, fas, grepprand, gradfrihet och hantering innan en OEM-order av viktskivor godkänns för professionell användning.

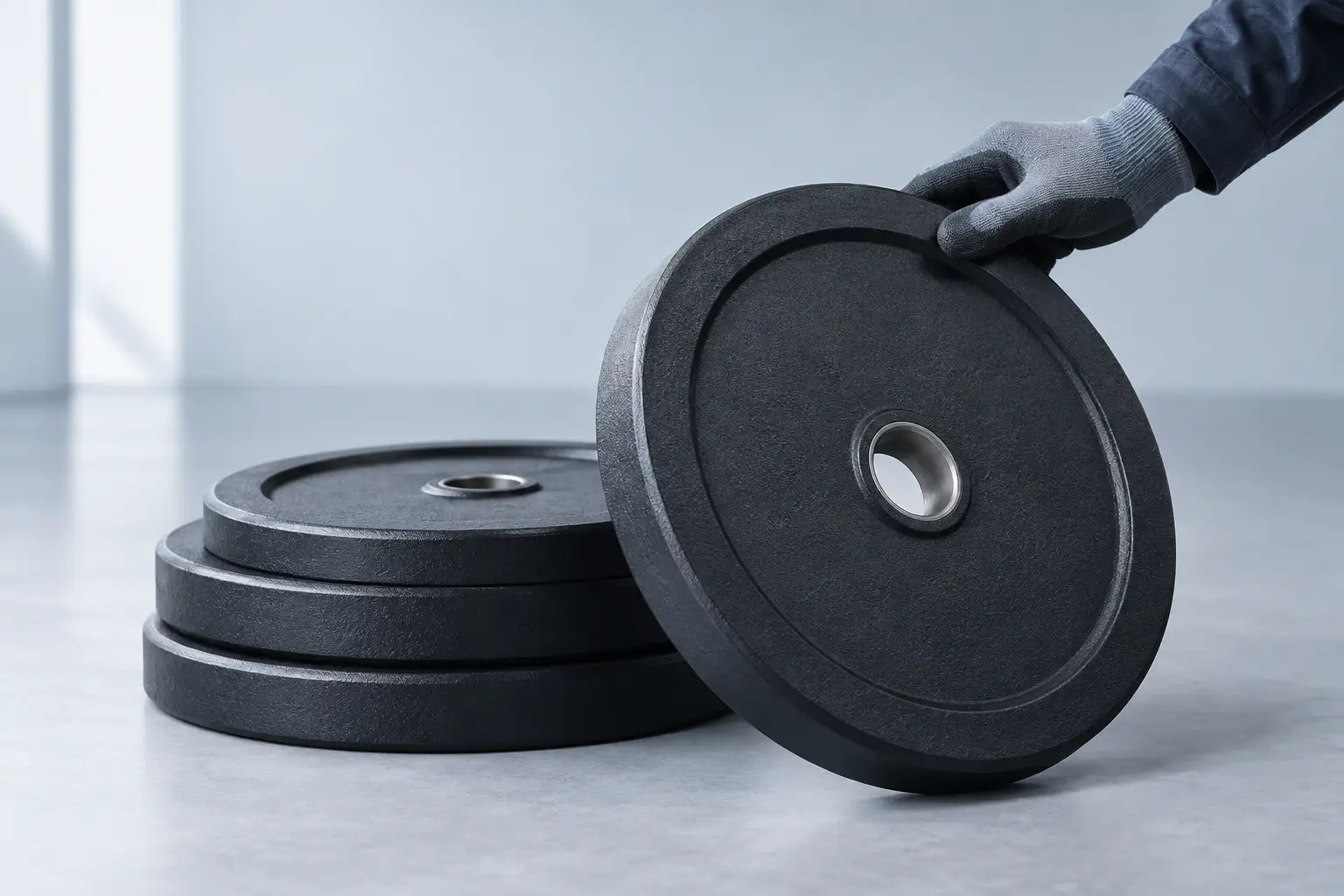

Direkt svar: en kant som berör handen är en produktspecifikation
Vikt, ytterdiameter och ytfinish räcker inte för att frisläppa en viktskiva. Ytterkant, greppläpp, greppöppningar, övergångar på sidan och centrumhålets ingång behöver ett överenskommet slutskick. Ritningen anger radie, fas eller mjuk övergång och hur grader, formskarv och beläggningsrygg bedöms.
ChinaFreeWeight arbetar som fabrikspartner för OEM, ODM, Custom Logo, Private Label och Bulk Supply. För vald modell kopplar vi ritning, färdigt prov, kantreferens, emballage och mottagning utan att kalla en och samma profil rätt för alla skivtyper.
Bedöm greppet i den verkliga nordiska gymmiljön
Skivor kan sitta på korta förvaringspinnar, stå på ett skivträd eller ligga tätt på gummigolv. Fingerutrymmet påverkas av grannskivan, pinnens höjd och golvets friktion. En tydlig grepprand på en ensam produktbild kan försvinna i en belastad stapel.
Ytterdiametern styr stånghöjd och platsbehov. Kanten styr separation, åtkomst och kontroll när skivan flyttas. Beskriv lyft från golv, avlastning från hylsa, bärning och återplacering som egna moment.
Sätt radie, fas och gradriktning på den frisläppta ritningen
Sätt radie, fas och gradriktning på den frisläppta ritningen
ISO 13715 beskriver hur kanter med obestämd form anges i teknisk produktdokumentation; en bestämd geometri kan måttsättas direkt. Standarden föreskriver inte en universell radie för gymvikter. Den visar däremot varför ett allmänt avgrada inte räcker vid en funktionell kontaktpunkt.
Kontrollera kanten efter gjutning, bearbetning, slipning och beläggning. En skärande operation kan lämna utgångsgrad, formen kan lämna skägg och färg kan bygga en hård ås. Ange sida, zon, jämförelse och acceptans.
Använd riskvägledning utan att påstå produktgodkännande
Använd riskvägledning utan att påstå produktgodkännande
OSHA-material nämner handskydd vid skarpa eller grova kanter och beskriver kontakt med hårda kanter som en ergonomisk belastning. Det ger stöd för varsam utformning och hantering men är varken certifiering av skivan eller ett allmänt gränsvärde.
Mottagningen kombinerar visuell granskning, släpljus och kontrollerad beröring enligt säker rutin. En kant som fastnar i duk, skär emballage, märker stånghylsan eller ger punkttryck ska isoleras och jämföras med ritning och referensprov.
Beslutsmatris för kant och hantering
| Område | Inköpsbeslut | Bevis |
|---|---|---|
| Ytterkant | Radie, fas eller övergång per vikt | Ritning och detaljbild |
| Grepprand | Åtkomst på golv, i stapel, på hylsa och pinne | Färdigt prov i verkliga lägen |
| Centrumingång | Ingång och grad utan ändrad passning | Hålritning och matchande stång |
| Greppöppning | Fritt utrymme och kanter på båda sidor | Profil och dubbelsidiga bilder |
| Upphöjd märkning | Avstånd till handens kontaktväg | Godkänd grafik och prov |
| Emballage | Förhindra slag, nötning och kartongbrott | Packinstruktion och ankomstkontroll |
Godkänn hela viktserien och den privata märkningen
Godkänn hela viktserien och den privata märkningen
En tung skiva kan ha djup grepprand medan en lätt skiva i samma serie blir nästan plan. Verktyg, kärna, tjocklek och beläggningsflöde kan variera med vikten. Prova lätta, medeltunga och tunga modeller och dokumentera avsedda profilskiften.
Upphöjd text, färginsats och metallbricka ska hållas utanför handens väg om inget annat har verifierats. Lås logotypens läge och höjd med det färdiga provet så att en ny grafisk version inte skapar en ny hård kant.
Skydda kanten genom kartong, pall och lossning
Skydda kanten genom kartong, pall och lossning
Friktion mellan skivor kan slå av färg, polera en gummikant eller föra partiklar in i urtag. Bestäm mellanlägg, riktning, fixering och pallskydd för orderns verkliga viktmix. Öppna kartonger från flera lager och positioner.
Skilj tillverkningsgrad från transportstöt och nötningsskada. Notera modell, nominell vikt, kartong, sida och läge. Den informationen gör att rätt process kan korrigeras utan att en gissning blir rotorsak.
Gör provet till en repeterbar leveransregel
Gör provet till en repeterbar leveransregel
Kontrollplanen täcker ytterkant, greppläpp, hålingång, greppöppningar, sidorelief, staplingskontakt, finish och transportskada. Sprid stickprovet över vikter, tillverkningstillfällen, kaviteter och kartonger. Taktil bedömning knyts till namngiven rutin och bevarat masterprov.
Skicka serie, viktsteg, användning, förvaring, kantritning, logotyp, finish och emballage till ChinaFreeWeight. Fabriken kan bygga OEM- eller ODM-offert, Private Label-prov och Bulk Supply-kontroll kring den valda modellen.
Tio kontroller före frisläppning
- Identifiera modell, vikt och ritningsrevision.
- Granska ytterkanten på båda sidor.
- Prova greppranden i planerad stapel och förvaring.
- Kontrollera hålingången separat från håldiametern.
- Granska alla kanter i greppöppningarna.
- Leta efter grad, formskägg och hård färgrygg.
- Håll logotyp och siffror utanför handvägen.
- Jämför lätta, medeltunga och tunga vikter.
- Öppna kartonger från olika pallpositioner.
- Registrera avvikelse per modell, kartong, sida och läge.
Fortsätt med skivans specifikation
Vanliga frågor
Måste varje viktskiva ha rundad ytterkant?
Nej. Profilen beror på konstruktion, användning och stapling. Slutskicket ska vara definierat och fritt från okontrollerade grader eller formrester.
Ger en djup grepprand alltid bättre hantering?
Inte alltid. Skivtjocklek, intilliggande skivor, handstorlek och lyftriktning styr den faktiska åtkomsten.
Löser en fas ett för trångt centrumhål?
Den kan underlätta ingången, men passning beror också på diameter, rundhet, riktning, beläggning och grader. Mät orsaken.
Hur kontrolleras en vass kant säkert?
Börja visuellt och med släpljus, jämför masterprovet och följ den överenskomna säkra rutinen. Dra inte bar hand över en okänd kant.
När krävs ny provgranskning?
Ändringar i verktyg, bearbetning, slipning, beläggning, grafik, material eller tillverkningskälla kan påverka kanten.
