Come specificare e verificare la portata degli accessori per cavi
Come valutare limiti di carico, prove, moschettoni, saldature, snodi, cinghie e controllo dei lotti negli accessori per cavi.
Risposta breve per chi acquista
Non esiste una portata universale credibile per ogni maniglia da cavo. Serve un limite dichiarato per l'accessorio finito e identificato, con una base di prova che comprenda l'intero percorso del carico: connettore, occhiello o anello, saldatura o cucitura, elemento di fissaggio, snodo, telaio e ritegno dell'impugnatura.
Il numero sulla colonna pesi o su un singolo moschettone non diventa la capacità dell'insieme. In un ordine OEM, ODM, con logo, a marchio privato o in grandi quantità, il fornitore deve chiarire il significato del valore, la revisione coperta e il metodo con cui è stato verificato.
Distinguere limite d'uso, carico di prova, rottura e durata
Il limite d'uso è il confine autorizzato dal produttore responsabile nelle condizioni indicate. Un carico di prova verifica un requisito senza portare necessariamente il campione alla rottura. Il risultato di rottura descrive il cedimento durante un metodo distruttivo e non è automaticamente un limite operativo. La durata riguarda lo stato dell'insieme dopo carichi ripetuti.
Un rapporto utile riporta attrezzaggio, direzione, profilo di carico, tempo o cicli, numero di campioni, strumenti, revisione e criteri di accettazione. Un valore elevato senza unità, definizione e metodo non consente di decidere. Norme e requisiti di legge vanno confermati per il mercato e per l'attrezzatura completa.
Mappare tutto il percorso del carico

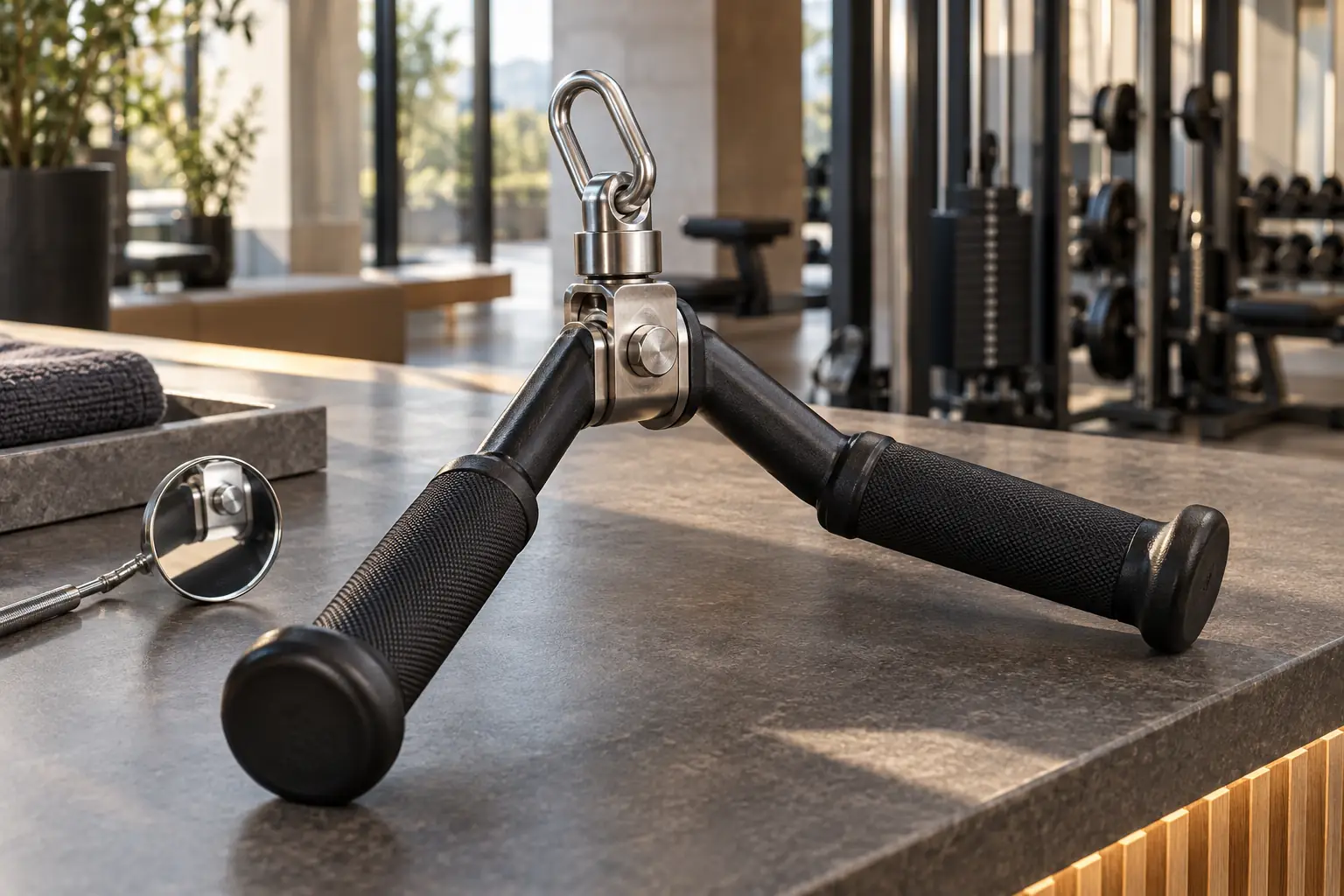

In una maniglia rigida la forza passa dal collegamento della macchina a occhiello, forcella o anello, poi a saldatura o bullone, snodo, telaio e fissaggio delle prese. Una maniglia a D in tessuto include anello, larghezza e strati del nastro, sovrapposizione, filo, cucitura e nucleo. Una corda per tricipiti comprende anche occhiello, giunzione e fermi terminali.
L'insieme non può superare l'elemento verificato più debole. Tuttavia valori di componenti ottenuti con assi, attrezzaggi o definizioni diversi non sono direttamente combinabili. Chiedere quindi una conclusione sull'assemblaggio finale e specificare se il moschettone è incluso, fornito con la macchina o aggiunto in palestra.
Partire dalla macchina e dall'esercizio previsto
Registrare modello, geometria del terminale, resistenza massima dichiarata, percorso del cavo, rapporto delle pulegge e configurazione a uno o due cavi. Il peso della colonna non coincide sempre con la forza alla mano. Rapporto, attrito, accelerazione, angolo, massa dell'accessorio e carrelli collegati cambiano l'applicazione.
Elencare movimenti e direzioni prevedibili. Trazione assiale, rematore inclinato, croci a due cavi e connettore girato di traverso sollecitano la ferramenta in modo diverso. Verificare prima la compatibilità degli accessori per cavi, quindi definire il requisito di carico per la famiglia di macchine scelta.
Matrice delle evidenze per l'acquisto
| Voce | Domanda da risolvere | Documento adeguato |
|---|---|---|
| Limite d'uso | Quali uso, direzione e insieme copre? | Specifica approvata legata a codice e revisione |
| Carico di prova | Quale sequenza e criterio di accettazione? | Metodo, strumento, campione e risultato |
| Rottura | Dove e come ha ceduto il campione? | Rapporto distruttivo separato dal limite d'uso |
| Durata | Quale ripetizione e controllo finale? | Profilo e verifica prima-dopo |
| Connettore | Sono noti modello, asse e stato della leva? | Dati tracciabili e disegno d'assieme |
| Saldatura o bullone | Quale giunto trasmette la forza? | Disegno, controllo del processo e regola d'ispezione |
| Tessile | Quali nastro, filo e cucitura sono approvati? | Riferimento di materiale e costruzione |
| Lotto | La produzione replica il progetto approvato? | Piano di campionamento e controllo modifiche |
Collegare il campione a una revisione controllata
Il verbale del campione identifica disegno, dimensioni, materiali portanti, spessori, posizione delle saldature, classe e bloccaggio dei bulloni, cuscinetto o boccola, finitura, costruzione tessile e connettore fornito. Prima della prova si fotografano allineamento, bave, cricche, saldature incomplete, chiusura, giochi e cuciture.
Il piano fissa attrezzaggio, direzione, condizionamento, sequenza, misure e criterio di arresto. Dopo la verifica si confrontano deformazione, segni di cricca, movimento dei fissaggi, rotazione, tenuta della presa e stato del tessuto con criteri scritti. Una foto con un peso appeso non sostituisce un rapporto riferito a campione e revisione.
Perché il moschettone non qualifica tutta la maniglia
La marcatura di un connettore è utile solo quando sono noti produttore, modello, unità, asse di carico, stato della leva e riferimento. Valori per arrampicata, anticaduta o sollevamento appartengono alle rispettive applicazioni. Non si trasferiscono automaticamente a occhiello, saldatura, snodo, cinghia, presa o macchina.
Controllare apertura, luce interna e allineamento sull'asse principale. Con il cavo allentato il connettore può ruotare sulla leva o sul naso. Se il costruttore della macchina prescrive una maglia precisa, una sostituzione richiede valutazione tecnica e non solo somiglianza visiva.
Separare validazione del progetto e accettazione del lotto
La validazione stabilisce se una costruzione definita è adatta all'impiego. L'accettazione del lotto verifica che la produzione corrisponda al modello approvato mediante identità, misure, materiali, saldature, assemblaggio, movimento, finitura, quantità, imballo e campionamento concordato.
Una prova distruttiva su ogni pezzo eliminerebbe la merce, mentre un controllo visivo non dimostra la resistenza di progetto. Assegnare controlli a primo articolo, lotto, singolo pezzo e verifica periodica. Cambi di materiale, sezione, saldatura, vite, snodo, foro, cucitura o macchina d'uso richiedono una rivalutazione documentata.
Controllare in modo diverso rigidi, rotanti e tessili
Su maniglie in acciaio e alluminio esaminare forma dell'occhiello, continuità della saldatura, simmetria, bordi, corrosione, cricche, fissaggi allentati e ritegno delle prese. Una parte rotante richiede un riferimento approvato per gioco normale e rotazione fluida; la sola libertà di movimento non dimostra la portata.
Su nastri e corde cercare tagli, abrasione, lucidatura, fili tirati, cuciture danneggiate, anelli deformati e fermi lenti. In palestra seguire la manutenzione del produttore e togliere dal servizio i componenti dubbi. Una sovrapprova improvvisata sul posto può aggravare il danno.
Personalizzare il marchio senza modificare la struttura
Applicare il logo su targhetta non portante, tappo, dettaglio della presa, cartellino o imballaggio. Incisione profonda, foro, stampaggio, calore o lavorazione su occhiello, piastra, tubo o fissaggio portante possono modificare geometria e tensione locale e vanno riesaminati. Anche la finitura può interferire con filetti, cuscinetti, controllo della saldatura e corrosione.
Associare revisione grafica, disegno, campione colore, codice cartone e campione approvato. Una nuova geometria ODM richiede nuova valutazione. Un vecchio rapporto non deve essere attribuito a una costruzione modificata solo perché nome e logo restano uguali.
Scrivere una richiesta confrontabile tra fornitori
Inviare modelli macchina, foto e misure del collegamento, schema delle pulegge, esercizi, mercato, categoria della struttura, quantità per codice e confine esatto della fornitura. Richiedere limite con definizione, norme applicabili, metodo, identificativo del rapporto, revisione, tracciabilità, controlli di lotto, notifica delle modifiche e regole di ispezione e ritiro.
Aggiungere finitura, presa, rotazione, ambito OEM o ODM, logo, imballo e controllo prima della spedizione. Se un numero non è dimostrato, lasciarlo alla definizione tecnica. Un'offerta chiara separa ciò che è incluso, le condizioni e i documenti da consegnare prima della produzione.
Lista acquisti in dieci punti
- Identificare macchina, terminale e rapporto delle pulegge.
- Definire esercizio, direzione e ambiente commerciale.
- Stabilire il confine della fornitura, con o senza connettore.
- Richiedere un limite definito e un responsabile.
- Tenere distinti prova, rottura e durata.
- Mappare occhielli, saldature, viti, snodi, prese e cuciture.
- Approvare disegno, campione e metodo con la stessa revisione.
- Assegnare controlli a primo articolo, lotto, pezzo e periodo.
- Elencare le modifiche che richiedono nuova validazione.
- Fornire ispezione in uso, quarantena e ritiro.
Domande frequenti
Quanto peso può sostenere una maniglia per cavi?
Non esiste un valore generale. Usare il limite del prodotto finito per macchina, collegamento e direzione specificati.
Il peso della colonna è il carico sulla maniglia?
Non necessariamente. Rapporto, percorso, attrito, accelerazione e carrelli uniti modificano la forza.
Il carico di rottura è il carico di lavoro?
No. La rottura è un risultato distruttivo; il limite d'uso è il confine dichiarato per il servizio.
Un moschettone marcato qualifica l'intera maniglia?
No. Il valore riguarda solo quel connettore nelle sue condizioni, non occhiello, saldatura, snodo, cinghia o macchina.
La fabbrica deve caricare ogni pezzo?
Il piano dipende dal rischio e dalla costruzione. Validazione, campione di lotto e controllo individuale hanno scopi diversi.
Un logo può cambiare la portata?
Sì, se incisione, foro, calore o finitura alterano una parte portante. È preferibile un'area non strutturale.
Quando ritirare una maniglia in palestra?
Seguire il produttore e ritirarla per deformazioni, cricche, spigoli, corrosione, gioco anomalo, blocco, sfilacciamento o storia incerta.
