범퍼 플레이트 반발과 쇼어 경도 규정 방법
하나의 경도값을 내구성 보증으로 오해하지 않고 OEM 범퍼 플레이트의 쇼어 경도, 반발과 통제된 낙하 시험을 규정하는 방법입니다.
구매 담당자를 위한 핵심 답변
쇼어 경도와 범퍼 플레이트 반발은 관련된 관찰값이지만 같은 규격은 아닙니다. Shore A 값은 정해진 기기와 방법에서 압입에 저항하는 정도를 나타냅니다. 그 값 하나로 튀어 오르는 높이, 소음, 바닥 보호, 센터 인서트 고정력이나 수명을 증명할 수 없습니다. 완제품은 바, 하중, 칼라, 놓는 높이와 방식, 플랫폼, 온도, 카메라 위치를 고정한 낙하 비교로 평가해야 합니다.
OEM, ODM, 커스텀 로고, 자체 브랜드 또는 대량 주문에서는 소재 관리와 사용 성능을 따로 적으십시오. 쇼어 스케일, 평평한 대표 시험편, 컨디셔닝과 판독 시점을 정하고 조립된 플레이트의 반발을 별도로 승인합니다. 두께와 구조가 중량별로 달라질 수 있으므로 가벼운 모델, 중간 모델, 무거운 모델을 대표로 골라야 합니다.
쇼어 경도가 말해 주는 것과 아닌 것

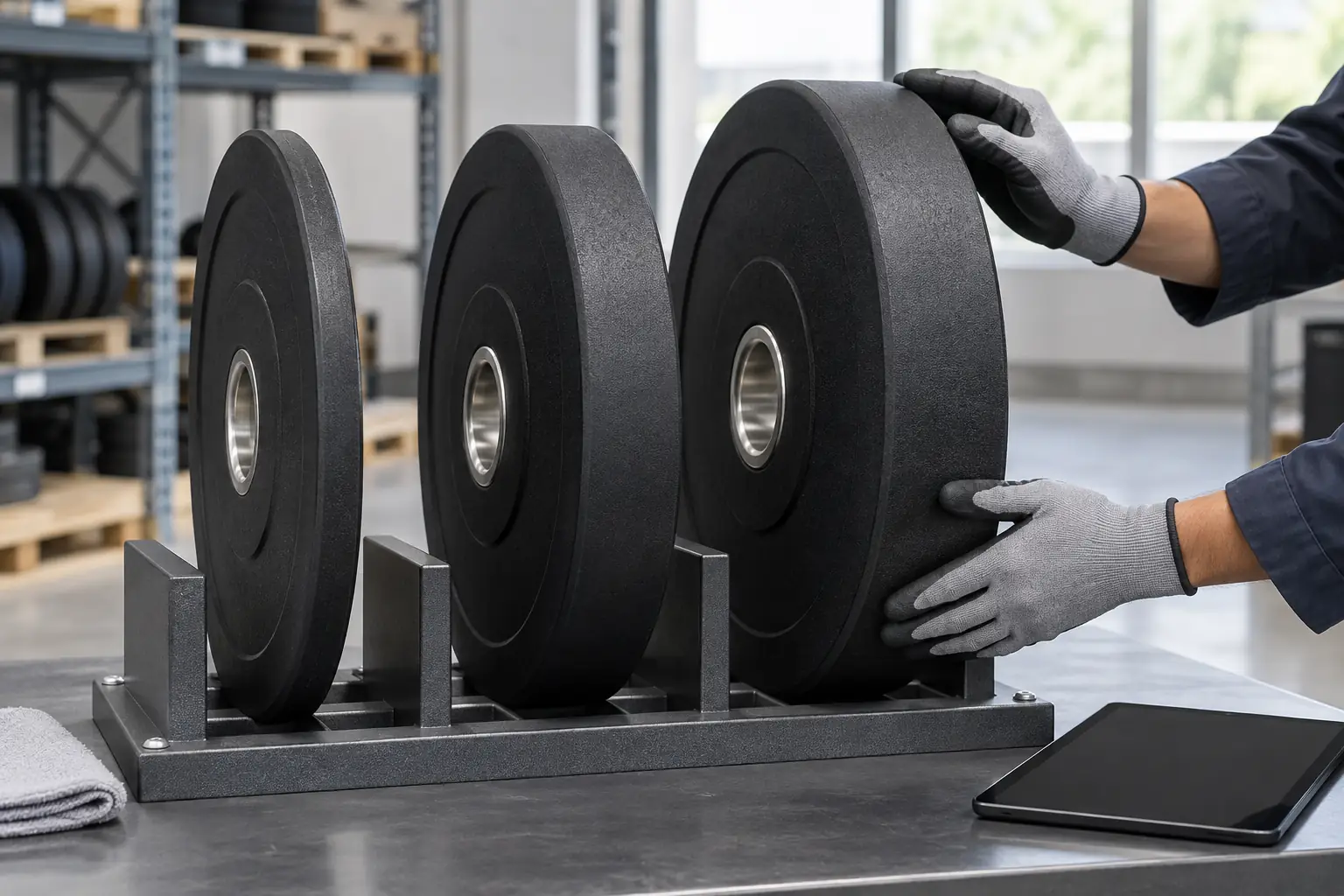

듀로미터는 정해진 누름자를 고무에 밀어 넣고 경험적인 압입 경도값을 표시합니다. ASTM D2240과 ISO 48-4는 통제된 방법과 여러 스케일을 다룹니다. 따라서 스케일, 기기, 시험편 출처, 컨디셔닝, 접촉 위치와 판독 시간이 함께 있어야 값이 의미를 가집니다. 검증된 상관관계 없이 평평한 쿠폰의 값과 곡면 또는 요철이 있는 플레이트 표면의 값을 섞어 비교하면 안 됩니다.
하나의 통제된 소재 시스템에서는 Shore A가 높을수록 보통 압입 반응이 단단합니다. 그래도 배합, 밀도, 감쇠, 두께, 허브 형상, 가황과 온도가 낙하 후 거동을 바꿀 수 있습니다. 경도는 배합과 공정 관리에 쓰고, 반발 높이와 옆 이동 및 시험 후 상태는 조립된 제품으로 확인하십시오.
검사자가 반복할 수 있는 반발 비교

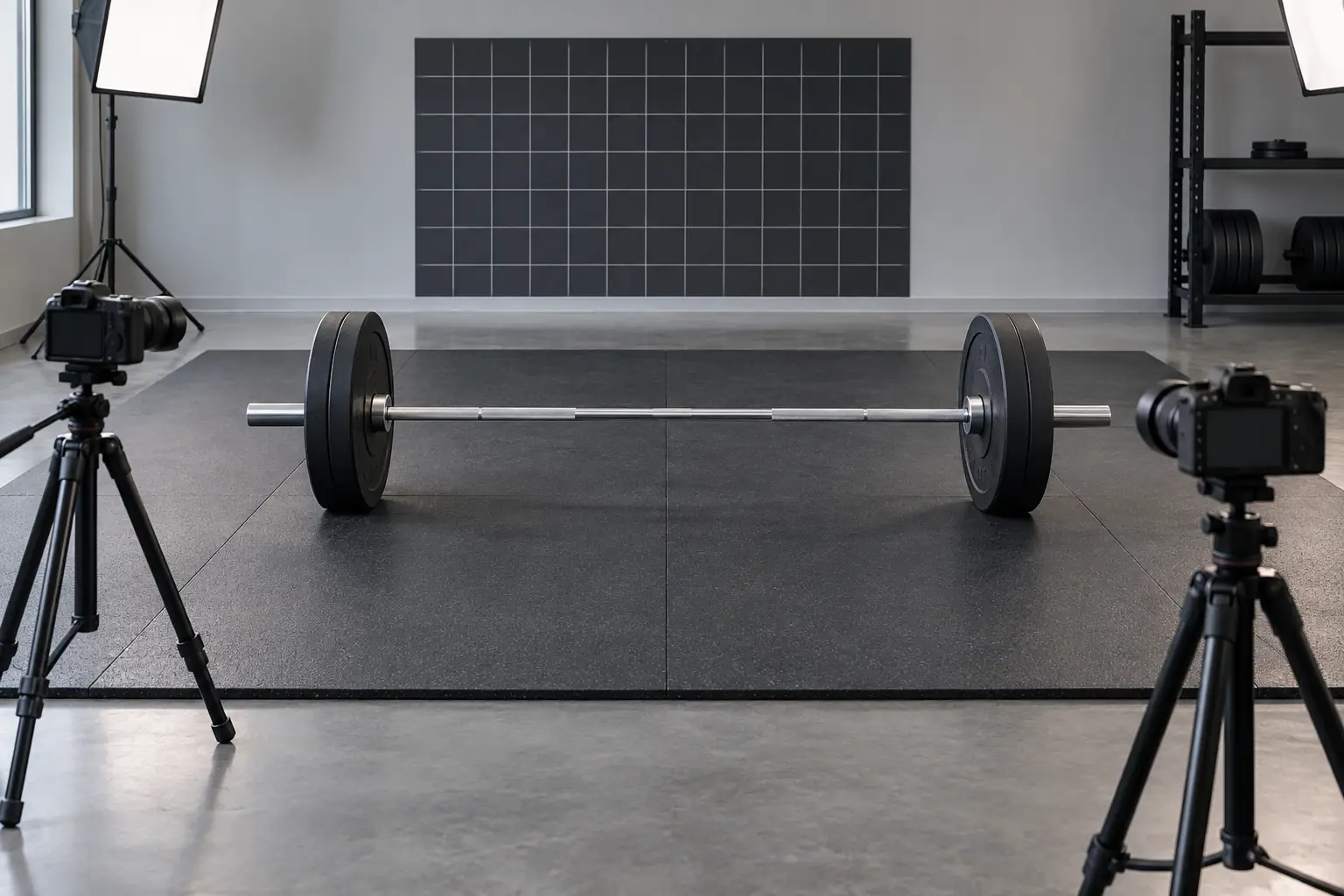

먼저 통제된 내려놓기인지, 역도 중 허용된 낙하인지, 제품 비교인지 목적을 정합니다. 승인된 체육관 설치와 같은 플랫폼과 하부 바닥을 사용합니다. 식별된 곧은 바 하나, 같은 칼라, 좌우 대칭 하중을 준비하고 양쪽 플레이트 모델과 중량, 총하중, 놓는 높이와 방식을 기록합니다. 카메라는 플레이트 가장자리에 수직으로 두고 고정된 무지 기준 눈금을 배경에 둡니다.
프레임별로 영상을 검토해 첫 반발의 최고점과 횡방향 이동을 같은 방식으로 기록합니다. 변동을 확인할 만큼 합의한 횟수로 반복하되 임의의 사이클 수를 모든 제품의 보편 기준처럼 주장하지 않습니다. 플랫폼, 바, 칼라, 인서트 또는 플레이트에 위험 징후가 생기면 중단합니다. 구매 규격에는 수치 한계, 승인 기준 샘플 또는 둘의 조합 중 어떤 판정법을 쓰는지 명시해야 합니다.
범퍼 플레이트 경도·반발 시험표
| 관리 항목 | 시험 전 정의 | 보관 증거 |
|---|---|---|
| 쇼어 경도 | 스케일, 기기, 시험편, 컨디셔닝, 위치와 판독 시점 | 배합과 샘플에 연결된 측정값 |
| 첫 반발 | 바, 하중, 칼라, 플랫폼, 놓는 방식과 카메라 | 영상과 반복 가능한 높이 기준 |
| 횡방향 이동 | 시작 위치, 화면과 안전 경계 | 반복별 이동 경로와 편차 |
| 시험 후 상태 | 면, 가장자리, 인서트 경계, 평탄도와 표시 | 같은 구도의 전후 사진 |
| 로트 합격 | 샘플링, 입회 시험편, 기능 확인과 처리 | PO와 카톤 ID에 연결된 서명 보고서 |
중량과 온도, 바닥 조건을 통제
얇고 가벼운 플레이트를 단독으로 떨어뜨리면 무거운 플레이트나 다른 원판의 지지를 받을 때와 휘어짐과 접촉이 다릅니다. 일부 제품은 가장 가벼운 규격을 단독 낙하하지 못하게 합니다. 그러므로 중량별 단독 시험 여부와 보조 하중을 시험표에 적고, 한 무거운 샘플의 결과를 전체 세트에 확대 적용하지 마십시오. 국내 상업 체육관은 플랫폼 이음부와 층간 소음 조건도 구매 단계에서 정리할 필요가 있습니다.
고무 반응은 온도와 컨디셔닝에 따라 달라지고 플랫폼은 강성, 이음부, 마모가 서로 다릅니다. 추운 운송 직후 제품과 실내에 오래 둔 승인 샘플을 조건 기록 없이 비교하지 않습니다. 접촉면을 청소하고 플랫폼 위치를 고정하십시오. 소음이 중요하면 마이크 위치, 배경 소음, 공간과 하중을 정한 별도 시험으로 다뤄야 합니다.
첫 반발 높이 외에도 확인할 항목
반발이 낮다고 자동 합격은 아닙니다. 바가 옆으로 이동하는지, 양쪽 끝이 고르게 돌아오는지, 치수나 조립 편차 때문에 플레이트가 흔들리는지 봅니다. 시험 뒤에는 면, 가장자리, 센터 인서트, 인서트와 고무 경계, 평탄도, 표시 및 허용된 외관 변화를 확인합니다. 같은 각도의 시험 전후 사진을 샘플과 로트 번호에 연결하십시오.
설계 검증과 출하 검사도 분리해야 합니다. 개발 낙하 프로그램은 더 가혹한 조건으로 샘플을 소모하거나 손상시킬 수 있습니다. 일반 로트 검사는 배합 기록, 합의된 입회 시험편의 경도, 치수와 질량, 인서트 상태 및 제한된 기능 비교를 사용할 수 있습니다. 파괴 시험을 거친 제품은 서면 처리 규정이 없다면 판매 물량에 넣지 않습니다.
견적 요청서와 승인 샘플에 시험법 기록
공급사에 실제 탄성체 계열, 센터 인서트 구조, 중량별 허용 용도, 경도 관리법과 보유한 제품 시험 절차를 요청합니다. 쇼어 스케일, 목표 범위 또는 기준 샘플, 시험편 출처, 컨디셔닝과 측정 위치를 RFQ에 적습니다. 반발은 플랫폼, 바, 칼라, 하중, 놓는 방법, 촬영, 반복과 불합격 징후를 정합니다. 구조와 시험 근거가 다른 경쟁사의 숫자를 그대로 복사하지 마십시오.
승인 샘플은 양산에 적용할 제품 리비전, 배합, 인서트, 치수, 중량 표시, 로고 공정과 포장을 대표해야 합니다. 영상, 측정표와 사진을 해당 리비전에 묶어 보관합니다. 소재, 가황, 금형, 인서트, 플레이트 두께나 플랫폼 조건이 바뀌면 다음 발주 전에 재승인이 필요한지 판단하는 변경 관리도 넣으십시오.
공장 관리와 체육관 운영 연결
공장은 승인 모델에 맞춰 배합 준비, 성형, 가황, 인서트 전처리, 트리밍과 표시를 관리할 수 있습니다. 체육관도 승인된 플랫폼, 바와 낙하 규칙을 지켜야 합니다. 플랫폼 모서리 충돌, 좌우 불균형 하중, 느슨한 칼라나 허용되지 않은 경량 원판 단독 낙하는 하나의 경도값으로 막을 수 없습니다.
입고 시에는 기능 샘플을 고르기 전에 카톤 번호, 색상, 중량 구분, 질량, 치수, 중심 구멍, 표면과 포장을 대조합니다. 입회자, 사용 기기, 부적합품 격리법과 확대 검사 조건을 기록하십시오. 조건 없는 단단함, 낮은 반발, 고내구성 같은 표현보다 짧더라도 다른 사람이 반복할 수 있는 기록이 유용합니다.
경도와 반발 구매 체크리스트
- 운동 종류, 허용 낙하, 플랫폼과 바닥을 정의합니다.
- 모든 중량과 구조 변경 지점을 나열합니다.
- 쇼어 스케일, 시험편과 컨디셔닝을 정합니다.
- 경도 관리와 완제품 반발을 분리합니다.
- 바, 하중, 칼라, 높이와 놓는 방식을 고정합니다.
- 카메라와 반발 기준면을 고정합니다.
- 가벼운·중간·무거운 대표 모델을 비교합니다.
- 옆 이동과 시험 후 상태도 기록합니다.
- 중단 조건, 불합격 징후와 샘플 처리를 정합니다.
- 승인 샘플, 기록과 재승인 조건을 보관합니다.
자주 묻는 질문
Shore A가 높으면 항상 덜 튀나요?
보편적인 규칙은 아닙니다. 쇼어값은 정해진 방법에서 압입 반응을 말하며 완제품 반발은 배합, 형상, 중량, 하중, 온도와 플랫폼에도 좌우됩니다.
쇼어 경도로 범퍼 플레이트 수명을 예측할 수 있나요?
단일 측정값은 내구성을 증명하지 않습니다. 소재·공정 관리와 함께 치수, 인서트, 표면 및 정의된 조건의 제품 검증을 사용하십시오.
듀로미터를 플레이트에 바로 대도 되나요?
선택한 방법과 형상이 유효한 측정을 허용할 때만 가능합니다. 곡면, 요철이나 얇은 곳은 값을 왜곡할 수 있어 평평한 대표 쿠폰이 비교에 더 적합할 수 있습니다.
범퍼 플레이트 반발은 어떻게 측정하나요?
바, 하중, 칼라, 놓는 방식, 플랫폼, 온도와 카메라를 고정한 뒤 식별된 각 샘플에서 같은 반발 사건과 옆 이동을 기록합니다.
가장 가벼운 플레이트를 단독 낙하해야 하나요?
모델의 허용 용도를 따릅니다. 단독 낙하가 제한된 경량 모델은 안전하고 대표적인 보조 하중을 시험표에 정해야 합니다.
반발이 낮은 플레이트는 항상 조용한가요?
아닙니다. 소리는 총하중, 배합, 플랫폼, 공간과 마이크 위치에도 영향을 받으므로 중요하면 별도 측정하십시오.
OEM 범퍼 플레이트 규격에는 무엇을 넣나요?
소재와 인서트, 치수, 질량, 경도법, 반발 구성, 허용 용도, 샘플링, 외관, 브랜딩, 포장과 변경 관리를 포함합니다.
측정 가능한 범퍼 플레이트 주문서 작성
용도, 중량, 수량, 바와 바닥, 경도법, 반발 요구, 로고, 포장과 검사 계획을 보내 모델별 공장 검토를 받으십시오.
